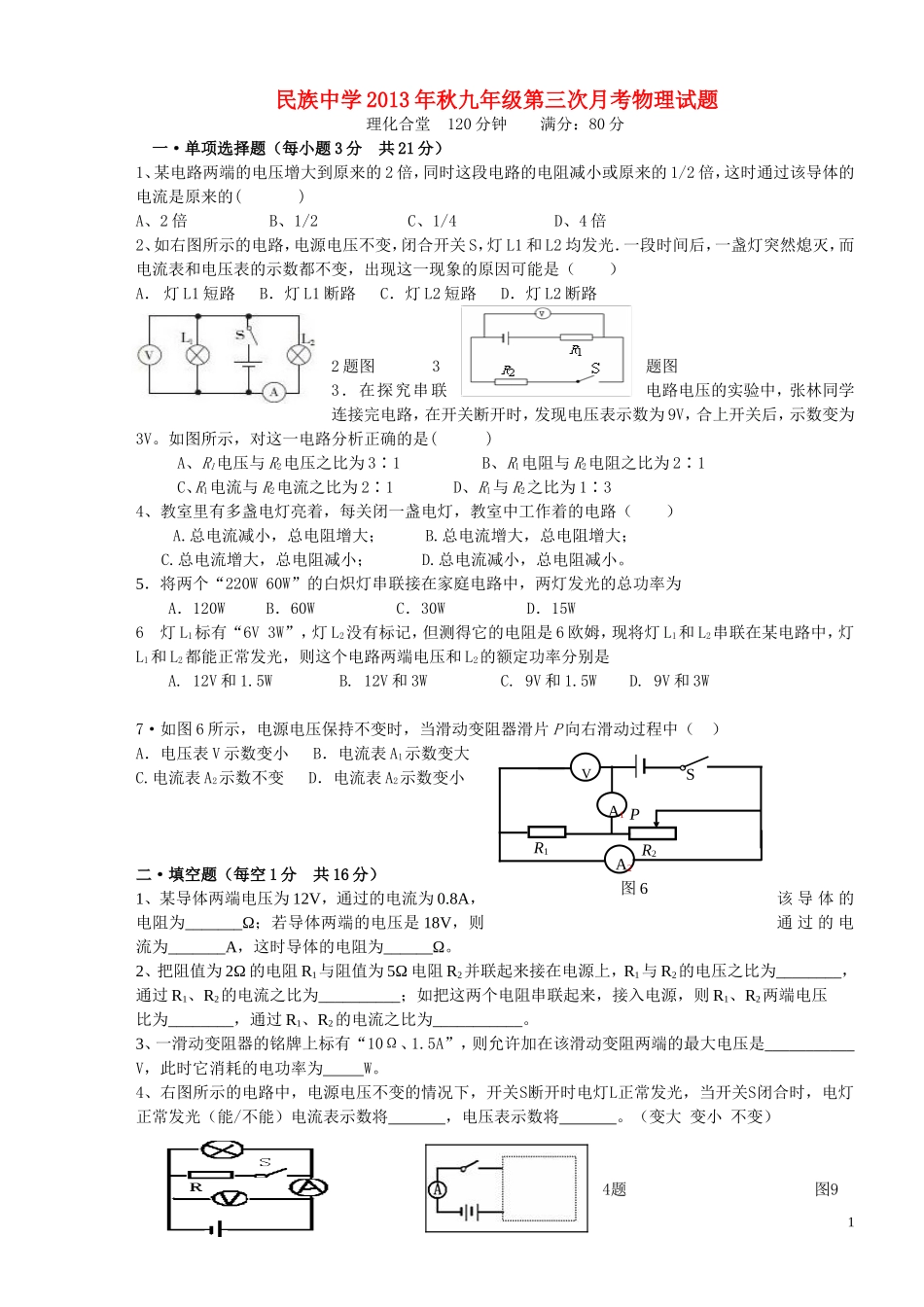

民族中学2013年秋九年级第三次月考物理试题理化合堂120分钟满分：80分一·单项选择题（每小题3分共21分）1、某电路两端的电压增大到原来的2倍，同时这段电路的电阻减小或原来的1/2倍，这时通过该导体的电流是原来的()A、2倍B、1/2C、1/4D、4倍2、如右图所示的电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路2题图3题图3．在探究串联电路电压的实验中，张林同学连接完电路，在开关断开时，发现电压表示数为9V，合上开关后，示数变为3V。如图所示，对这一电路分析正确的是()A、R1电压与R2电压之比为3∶1B、R1电阻与R2电阻之比为2∶1C、R1电流与R2电流之比为2∶1D、R1与R2之比为1∶34、教室里有多盏电灯亮着，每关闭一盏电灯，教室中工作着的电路（）A.总电流减小，总电阻增大；B.总电流增大，总电阻增大；C.总电流增大，总电阻减小；D.总电流减小，总电阻减小。5．将两个“220W60W”的白炽灯串联接在家庭电路中，两灯发光的总功率为A．120WB．60WC．30WD．15W6灯L1标有“6V3W”，灯L2没有标记，但测得它的电阻是6欧姆，现将灯L1和L2串联在某电路中，灯L1和L2都能正常发光，则这个电路两端电压和L2的额定功率分别是A.12V和1.5WB.12V和3WC.9V和1.5WD.9V和3W7·如图6所示，电源电压保持不变时，当滑动变阻器滑片P向右滑动过程中（）A．电压表V示数变小B．电流表A1示数变大C.电流表A2示数不变D．电流表A2示数变小二·填空题（每空1分共16分）1、某导体两端电压为12V，通过的电流为0.8A，该导体的电阻为_______Ω；若导体两端的电压是18V，则通过的电流为_______A，这时导体的电阻为______Ω。2、把阻值为2Ω的电阻R1与阻值为5Ω电阻R2并联起来接在电源上，R1与R2的电压之比为________，通过R1、R2的电流之比为__________；如把这两个电阻串联起来，接入电源，则R1、R2两端电压比为________，通过R1、R2的电流之比为___________。3、一滑动变阻器的铭牌上标有“10Ω、1.5A”，则允许加在该滑动变阻两端的最大电压是V，此时它消耗的电功率为W。4、右图所示的电路中，电源电压不变的情况下，开关S断开时电灯L正常发光，当开关S闭合时，电灯正常发光（能/不能）电流表示数将，电压表示数将。（变大变小不变）4题图91SR1A2A1VPR2图6图10图11图125·如图9所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，于是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.2A。则两个电阻的连接方式是______。若要增大电流表的读数，可以采取的措施有__________。6.、有一个标有“3V0．9W”的灯泡，与一个滑动变阻器串联在电压为4．5V的电源上，当滑动变阻器的滑片P移到某个位置时，灯L恰好正常发光，则此时滑动变阻器连入电路的电阻值为Ω，滑动变阻器消耗的电功率为W。三·实验题（22分）1．（10分）小明和小亮利用图17所示的电路测量未知电阻的阻值。图17图18⑴根据他们连接的实验电路可知，电表甲应是________表，电表乙是________表。⑵连接电路时，开关应，闭合开关前，应把滑片移到最端（“左”或“右”）。⑶该实验的原理是，实验中他们检查电路无误后闭合开关，观察了两电表的示数[如图18]，此时，通过被测电阻R的电流为A，被测电阻R两端的电压为V，计算出被测电阻R=__________Ω。⑷完成了上步计算后小明认为实验就完成了，小亮则认为，仅这样就得出电阻的阻值不够可靠，原因是。（2分）2、（12分）在“测定某定值电阻的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、字样的未知定值电阻（其电阻约10Ω左右）、标有“20Ω，1．5A”的滑动变阻器，导线若干。（1）用笔画线代替导线，补充图10（乙）中实验器材的连接，要求：滑动变阻器滑片向左移动时电阻变小，电压表量程用0～3V。（2）甲组同学连接好最后一根导线，电流表指针偏转角度大，电压表指针偏转超过最大刻度。检查后，发现连线正确，请你找出实验中两个操作不当之处：：①__________________________________；②__________...
