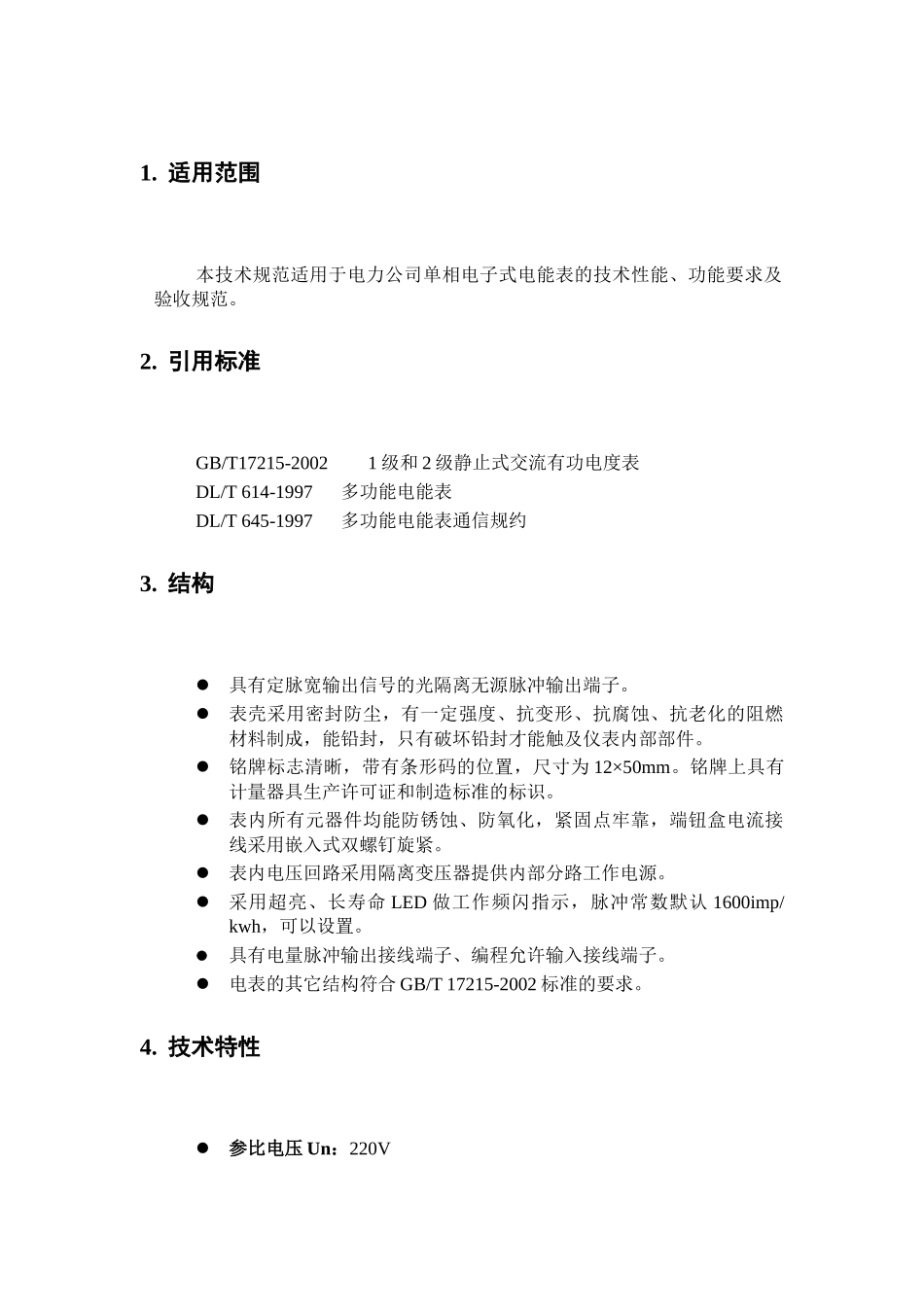

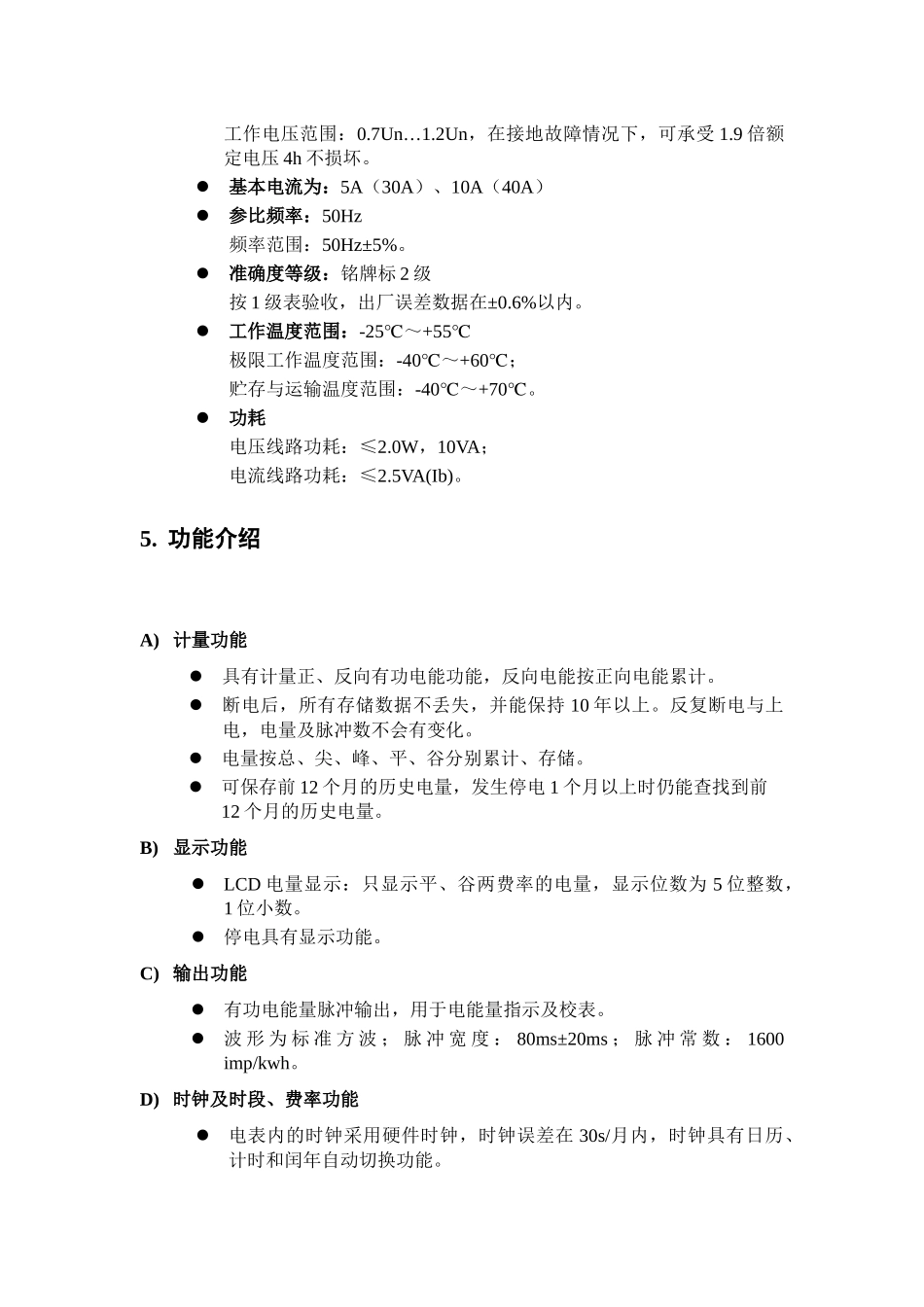

使用说明书FM2307基表1.适用范围本技术规范适用于电力公司单相电子式电能表的技术性能、功能要求及验收规范。2.引用标准GB/T17215-20021级和2级静止式交流有功电度表DL/T614-1997多功能电能表DL/T645-1997多功能电能表通信规约3.结构具有定脉宽输出信号的光隔离无源脉冲输出端子。表壳采用密封防尘，有一定强度、抗变形、抗腐蚀、抗老化的阻燃材料制成，能铅封，只有破坏铅封才能触及仪表内部部件。铭牌标志清晰，带有条形码的位置，尺寸为12×50mm。铭牌上具有计量器具生产许可证和制造标准的标识。表内所有元器件均能防锈蚀、防氧化，紧固点牢靠，端钮盒电流接线采用嵌入式双螺钉旋紧。表内电压回路采用隔离变压器提供内部分路工作电源。采用超亮、长寿命LED做工作频闪指示，脉冲常数默认1600imp/kwh，可以设置。具有电量脉冲输出接线端子、编程允许输入接线端子。电表的其它结构符合GB/T17215-2002标准的要求。4.技术特性参比电压Un：220V工作电压范围：0.7Un…1.2Un，在接地故障情况下，可承受1.9倍额定电压4h不损坏。基本电流为：5A（30A）、10A（40A）参比频率：50Hz频率范围：50Hz±5%。准确度等级：铭牌标2级按1级表验收，出厂误差数据在±0.6%以内。工作温度范围：-25℃～+55℃极限工作温度范围：-40℃～+60℃；贮存与运输温度范围：-40℃～+70℃。功耗电压线路功耗：≤2.0W，10VA；电流线路功耗：≤2.5VA(Ib)。5.功能介绍A)计量功能具有计量正、反向有功电能功能，反向电能按正向电能累计。断电后，所有存储数据不丢失，并能保持10年以上。反复断电与上电，电量及脉冲数不会有变化。电量按总、尖、峰、平、谷分别累计、存储。可保存前12个月的历史电量，发生停电1个月以上时仍能查找到前12个月的历史电量。B)显示功能LCD电量显示：只显示平、谷两费率的电量，显示位数为5位整数，1位小数。停电具有显示功能。C)输出功能有功电能量脉冲输出，用于电能量指示及校表。波形为标准方波；脉冲宽度：80ms±20ms；脉冲常数：1600imp/kwh。D)时钟及时段、费率功能电表内的时钟采用硬件时钟，时钟误差在30s/月内，时钟具有日历、计时和闰年自动切换功能。采用锂电池作为时钟的后备电源，断电可以提供时钟正常工作3年，电池电压不足时，电表会给予报警。可编程设置尖、峰、平、谷四种费率，最大12个时段。默认2时段，使用平谷费率。E)对时功能广播校时无需编程允许，也没有校时时间的间隔限制。F)通信功能485通讯和红外通讯，物理层独立，一路通讯信道的损坏不影响另外一路。两路可以同时进行通讯。通讯波特率：1200bps。通讯规约见《FM2307基表通讯规约》。通讯成功，通讯指示灯会亮30s。G)编程功能编程除修改密码外均需要编程端子短接。密码分2级：0级密码和1级密码。0级可以修改1级但是1级不能修改0级。出厂默认0级密码为00000000，默认1级密码为01000000
