稳固结构的探析1VIP免费

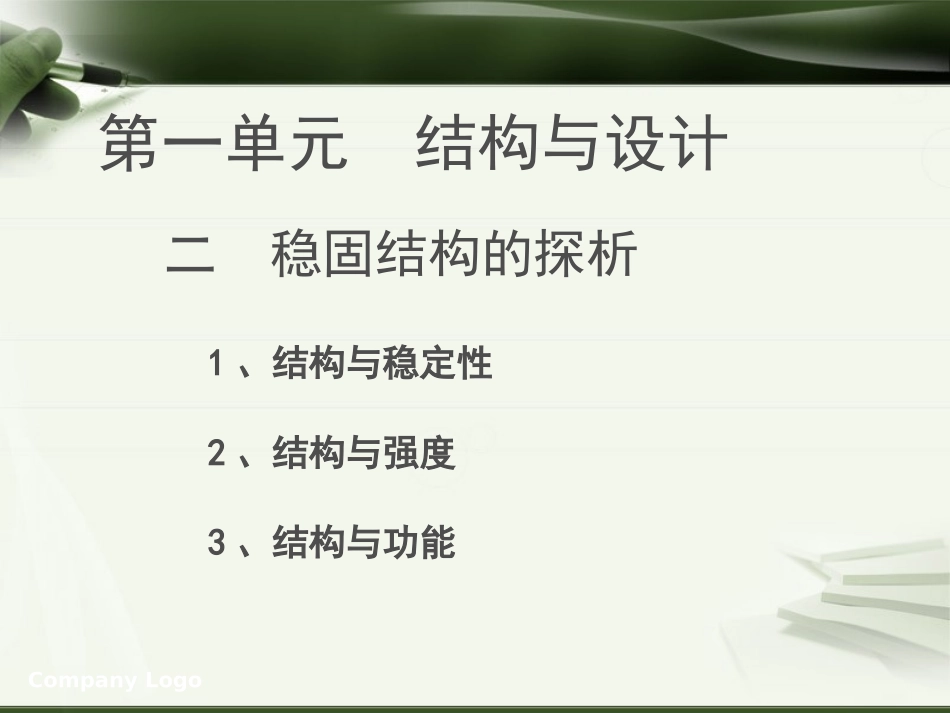

LOGO临汾二中高二年级----稳固结构的探析1CompanyLogo第一单元结构与设计二稳固结构的探析1、结构与稳定性2、结构与强度3、结构与功能CompanyLogo二1、结构与稳定性学习要点结构的稳定性的含义影响结构稳定性的主要因素CompanyLogo在建筑中必须考虑到结构的稳定性CompanyLogo在日常生活设计产品时也要考虑到结构的稳定性CompanyLogo观看图片思考：新移栽的树木的支撑和电线杆的斜拉索的主要作用是什么？CompanyLogo结构的稳定性是指结构在外力作用下维持其原有平衡状态的能力。这种性质是结构的重要性质之一，也是一个结构能够安全、正常发挥其作用（功能）的前提。一、什么是结构的稳定性？一个结构，使其失去原有平衡状态的力越大就说明这个结构的稳定性越好，维持原有平衡状态的能力越强；反之，则稳定性不好，维持原有平衡状态的能力越弱。结构稳定性大小的度量CompanyLogo[探究一]：不倒翁为什么不倒？CompanyLogo重心的高低影响结构的稳定性。重心越低,稳定性越好;重心越高,稳定性越差。影响结构稳定性的主要因素一影响结构稳定性的主要因素一结论1：CompanyLogo[链接生活现象]：落地电风扇为什么不易翻倒？CompanyLogo比萨斜塔“斜而不倒”结构重心的位置高低影响结构稳定性的结论成立是有条件的：结构重心所在点的垂线是否落在结构底面的范围内，落在底面范围内就是稳定的，反之就会不稳定。CompanyLogo有如下两个纸杯平放在桌上，分析哪个纸杯更稳定？为什么？[探究二]：CompanyLogo结构与地面接触所形成的支撑面的大小影响结构的稳定性。支撑面越大越稳定，越小越不稳定。影响结构稳定性的主要因素二影响结构稳定性的主要因素二结论2：CompanyLogo通过观察，说说用三枚大头钉把三个形状、大小和重量相同的方形木块支撑起来，哪种方式把木块支撑得稳固？为什么？区别支撑面和接触面CompanyLogo[链接生活现象]：请同学们想一想生活中有哪些事例是运用增大支撑面积来增加稳定性？CompanyLogo[探究三]：怎样让一本书更好地直立在桌面上？CompanyLogo影响结构稳定性的主要因素三影响结构稳定性的主要因素三结论3：结构或构件的形状影响结构的稳定性。相同的构件，相对位置不同，结构的稳定性不同CompanyLogo[链接生活现象]：请同学们想一想生活中有哪些事例是运用改变结构形状来增加稳定性？CompanyLogo[案例分析]：静态的自行车如何保持稳定？综合评价支撑方式单脚支撑双脚支撑重心位置支撑面积支撑结构CompanyLogo如下三种静态结构图，分析它们受到的外力有哪些？不稳定的主要原因是什么？并填入下表。静态结构稳定性分析CompanyLogo结构受到的外力不稳定的主要原因广告牌落地灯水桶重力、风力重心偏高、风过大重力、推力底座不够重，支承面不够大，重心偏高重力、推力支承面较小，重心偏高静态结构稳定性分析CompanyLogo结构稳定性的应用例如在地震多发地区，人们将酒瓶之类的物体倒置在地上，利用这一不稳定的结构实现感知地震的功能。一方面人们利用稳定的结构抵抗外力、承受负载。另一方面人们又利用不稳定的结构实现某些功能。CompanyLogo课堂小结结构稳定性的含义：结构在外力作用下维持其原有平衡状态的能力。影响简单结构稳定性的主要因素：1、重心位置的高低：重心越低,稳定性越好;重心越高,稳定性越差。2、结构与地面接触形成的支撑面大小：支撑面越大越稳定，越小越不稳定。3、结构的形状：相同的构件，相对位置不同，结构的稳定性不同CompanyLogo课后思考(1)在拥挤的公共汽车上已没有座位，你必须站着，而扶手你让给了旁边的老人，你在公共汽车上要如何才能保持自己的没摔倒？（2）观察学校的篮球架，并思考，篮球架要有较高的稳定性，可采取哪些措施？CompanyLogoThankYou!祝大家学习愉快!2015年9月
