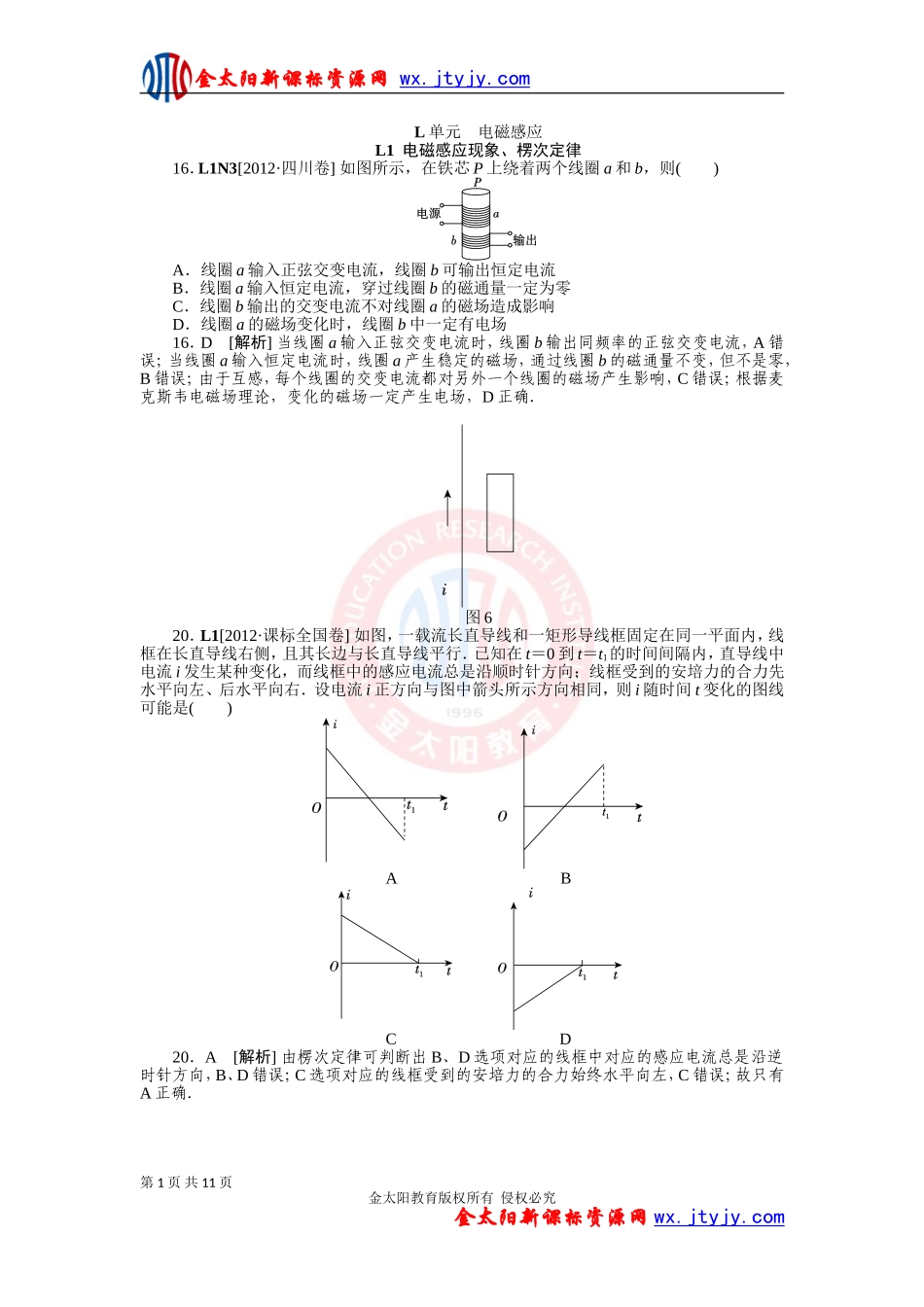

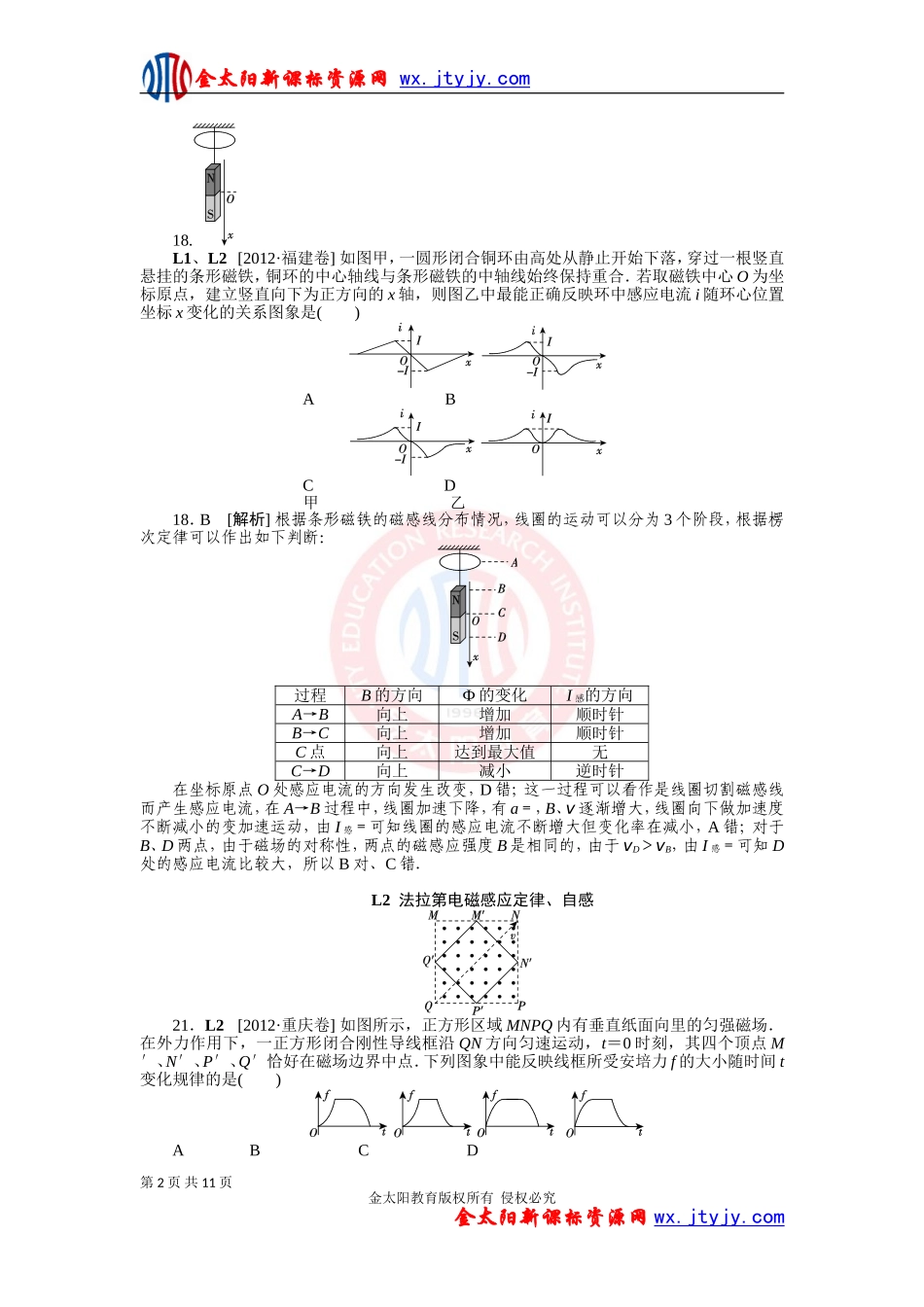

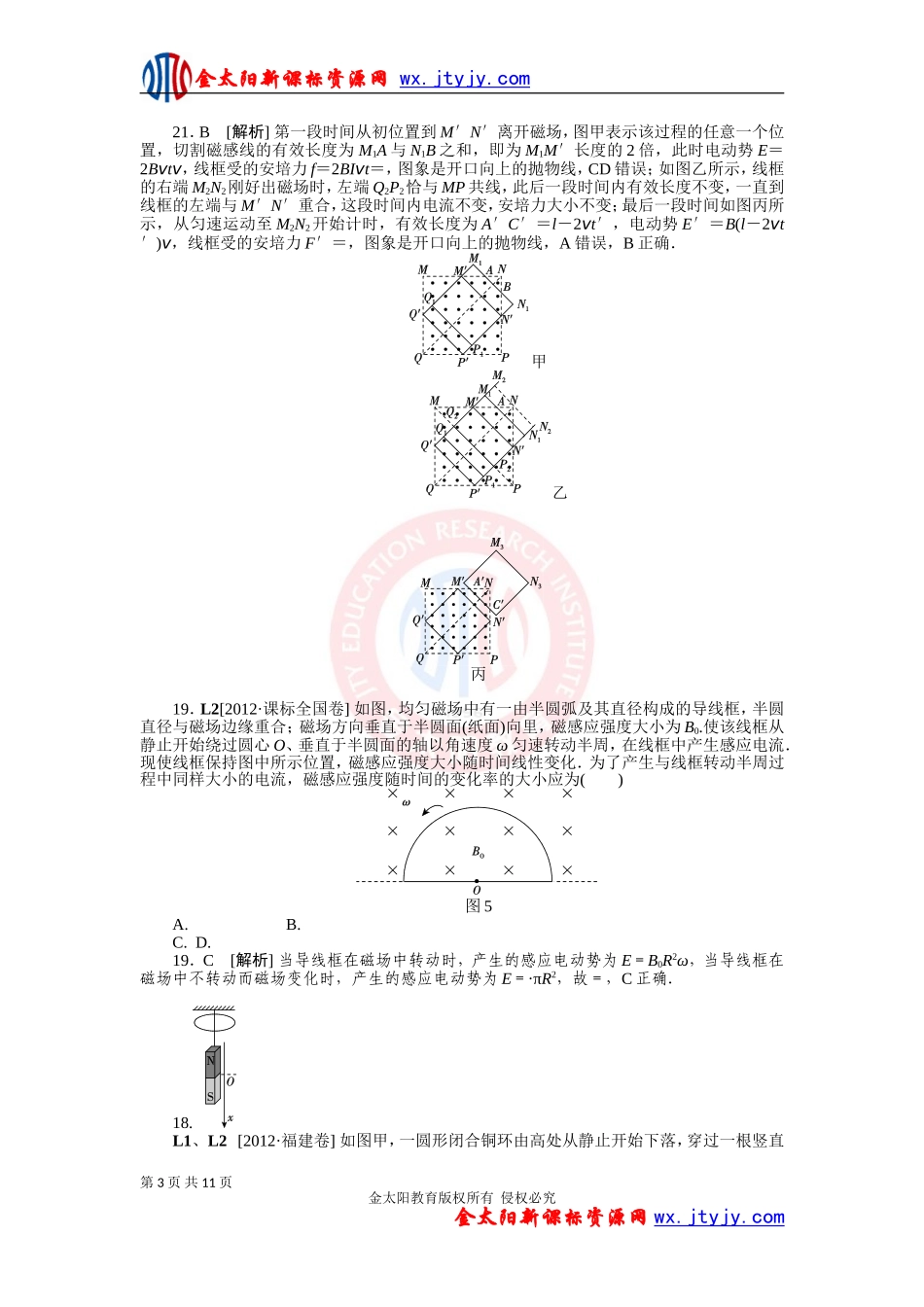

金太阳新课标资源网wx.jtyjy.comL单元电磁感应L1电磁感应现象、楞次定律16．L1N3[2012·四川卷]如图所示，在铁芯P上绕着两个线圈a和b，则()A．线圈a输入正弦交变电流，线圈b可输出恒定电流B．线圈a输入恒定电流，穿过线圈b的磁通量一定为零C．线圈b输出的交变电流不对线圈a的磁场造成影响D．线圈a的磁场变化时，线圈b中一定有电场16．D[解析]当线圈a输入正弦交变电流时，线圈b输出同频率的正弦交变电流，A错误；当线圈a输入恒定电流时，线圈a产生稳定的磁场，通过线圈b的磁通量不变，但不是零，B错误；由于互感，每个线圈的交变电流都对另外一个线圈的磁场产生影响，C错误；根据麦克斯韦电磁场理论，变化的磁场一定产生电场，D正确．图620．L1[2012·课标全国卷]如图，一载流长直导线和一矩形导线框固定在同一平面内，线框在长直导线右侧，且其长边与长直导线平行．已知在t＝0到t＝t1的时间间隔内，直导线中电流i发生某种变化，而线框中的感应电流总是沿顺时针方向；线框受到的安培力的合力先水平向左、后水平向右．设电流i正方向与图中箭头所示方向相同，则i随时间t变化的图线可能是()ABCD20．A[解析]由楞次定律可判断出B、D选项对应的线框中对应的感应电流总是沿逆时针方向，B、D错误；C选项对应的线框受到的安培力的合力始终水平向左，C错误；故只有A正确．第1页共11页金太阳教育版权所有侵权必究金太阳新课标资源网wx.jtyjy.com金太阳新课标资源网wx.jtyjy.com18.L1、L2[2012·福建卷]如图甲，一圆形闭合铜环由高处从静止开始下落，穿过一根竖直悬挂的条形磁铁，铜环的中心轴线与条形磁铁的中轴线始终保持重合．若取磁铁中心O为坐标原点，建立竖直向下为正方向的x轴，则图乙中最能正确反映环中感应电流i随环心位置坐标x变化的关系图象是()ABCD甲乙18．B[解析]根据条形磁铁的磁感线分布情况，线圈的运动可以分为3个阶段，根据楞次定律可以作出如下判断：过程B的方向Ф的变化I感的方向A→B向上增加顺时针B→C向上增加顺时针C点向上达到最大值无C→D向上减小逆时针在坐标原点O处感应电流的方向发生改变，D错；这一过程可以看作是线圈切割磁感线而产生感应电流，在A→B过程中，线圈加速下降，有a＝，B、v逐渐增大，线圈向下做加速度不断减小的变加速运动，由I感＝可知线圈的感应电流不断增大但变化率在减小，A错；对于B、D两点，由于磁场的对称性，两点的磁感应强度B是相同的，由于vD＞vB，由I感＝可知D处的感应电流比较大，所以B对、C错．L2法拉第电磁感应定律、自感21．L2[2012·重庆卷]如图所示，正方形区域MNPQ内有垂直纸面向里的匀强磁场．在外力作用下，一正方形闭合刚性导线框沿QN方向匀速运动，t＝0时刻，其四个顶点M′、N′、P′、Q′恰好在磁场边界中点．下列图象中能反映线框所受安培力f的大小随时间t变化规律的是()ABCD第2页共11页金太阳教育版权所有侵权必究金太阳新课标资源网wx.jtyjy.com金太阳新课标资源网wx.jtyjy.com21．B[解析]第一段时间从初位置到M′N′离开磁场，图甲表示该过程的任意一个位置，切割磁感线的有效长度为M1A与N1B之和，即为M1M′长度的2倍，此时电动势E＝2Bvtv，线框受的安培力f＝2BIvt＝，图象是开口向上的抛物线，CD错误；如图乙所示，线框的右端M2N2刚好出磁场时，左端Q2P2恰与MP共线，此后一段时间内有效长度不变，一直到线框的左端与M′N′重合，这段时间内电流不变，安培力大小不变；最后一段时间如图丙所示，从匀速运动至M2N2开始计时，有效长度为A′C′＝l－2vt′，电动势E′＝B(l－2vt′)v，线框受的安培力F′＝，图象是开口向上的抛物线，A错误，B正确．甲乙丙19．L2[2012·课标全国卷]如图，均匀磁场中有一由半圆弧及其直径构成的导线框，半圆直径与磁场边缘重合；磁场方向垂直于半圆面(纸面)向里，磁感应强度大小为B0.使该线框从静止开始绕过圆心O、垂直于半圆面的轴以角速度ω匀速转动半周，在线框中产生感应电流．现使线框保持图中所示位置，磁感应强度大小随时间线性变化．为了产生与线框转动半周过程中同样大小的电流，磁感应强度随时间的变化率的大小应为()图5A.B.C.D.19．C[解析]当导线框在磁场中转动时，产生的感应电动势...
