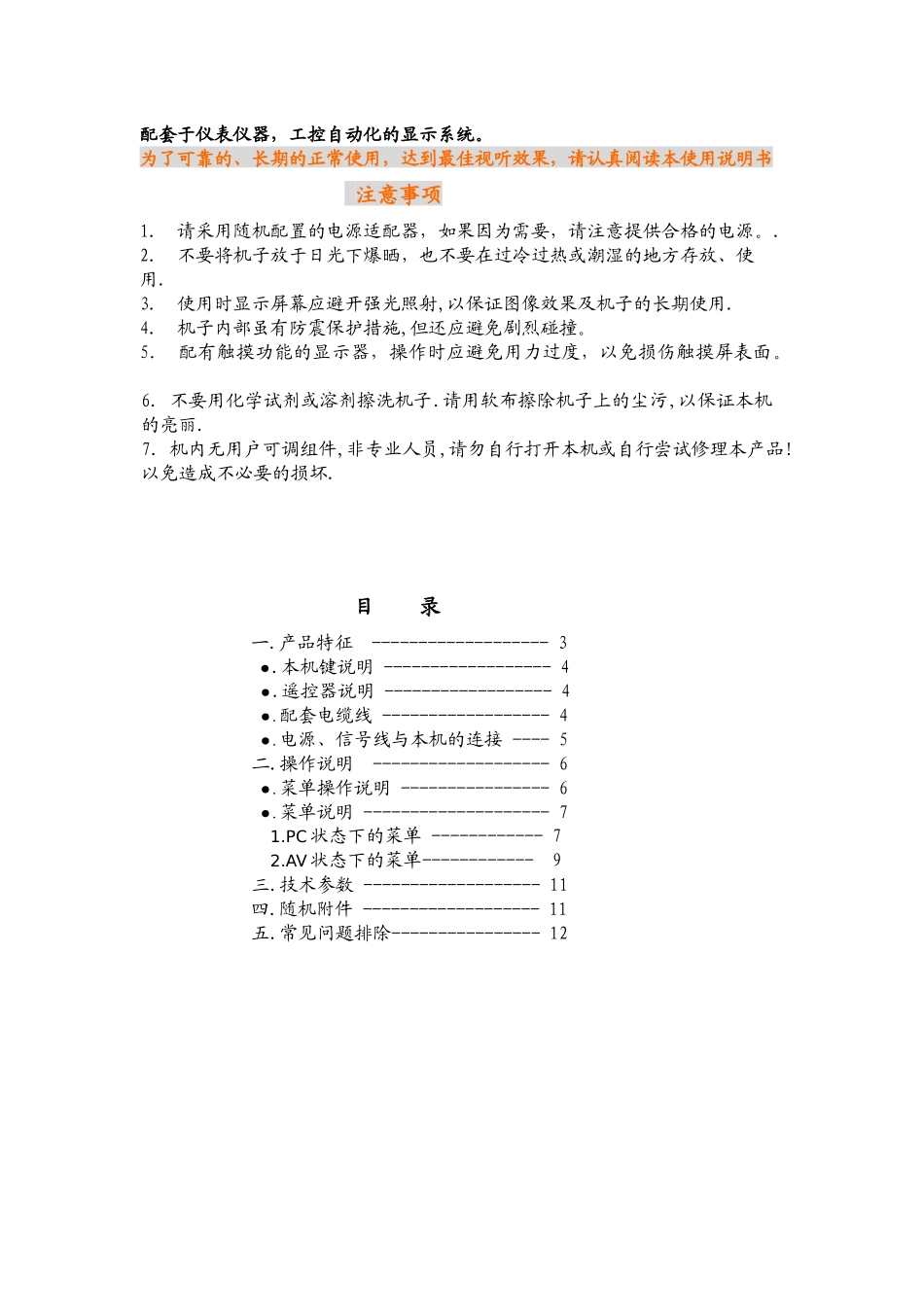

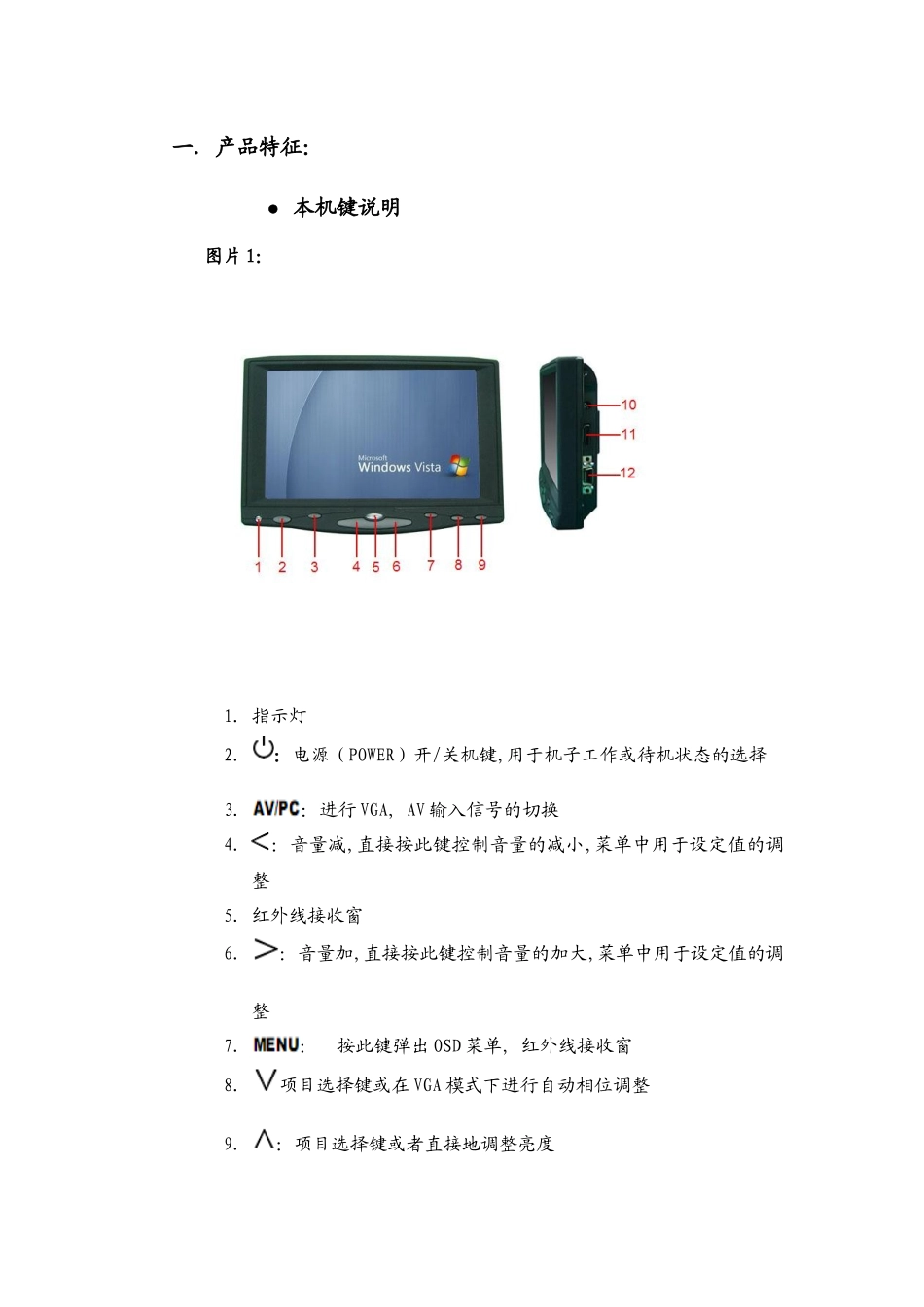

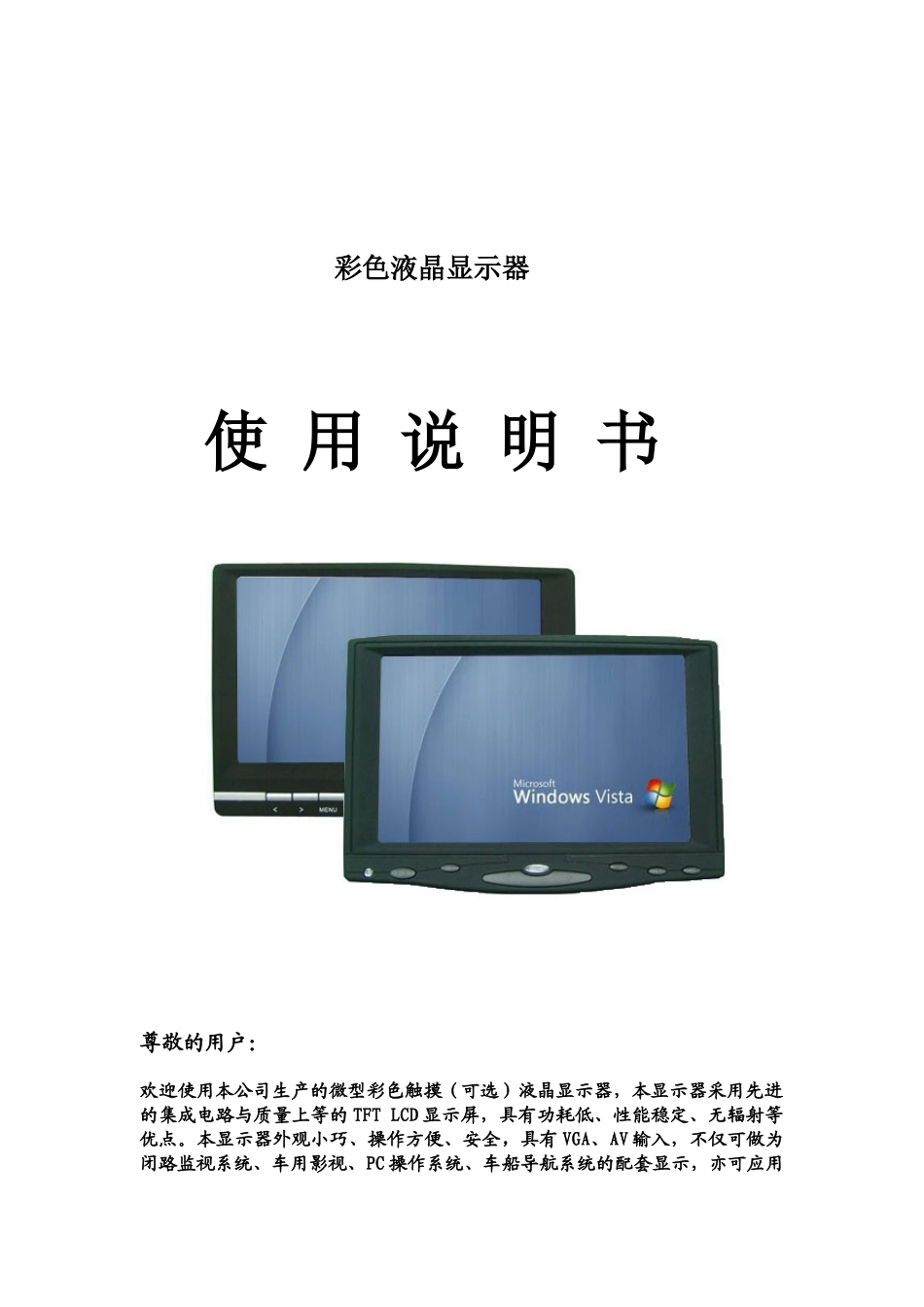

彩色液晶显示器使用说明书尊敬的用户：欢迎使用本公司生产的微型彩色触摸（可选）液晶显示器，本显示器采用先进的集成电路与质量上等的TFTLCD显示屏，具有功耗低、性能稳定、无辐射等优点。本显示器外观小巧、操作方便、安全，具有VGA、AV输入，不仅可做为闭路监视系统、车用影视、PC操作系统、车船导航系统的配套显示，亦可应用配套于仪表仪器，工控自动化的显示系统。为了可靠的、长期的正常使用，达到最佳视听效果，请认真阅读本使用说明书注意事项1.请采用随机配置的电源适配器，如果因为需要，请注意提供合格的电源。.2.不要将机子放于日光下爆晒，也不要在过冷过热或潮湿的地方存放、使用.3.使用时显示屏幕应避开强光照射,以保证图像效果及机子的长期使用.4.机子内部虽有防震保护措施,但还应避免剧烈碰撞。5．配有触摸功能的显示器，操作时应避免用力过度，以免损伤触摸屏表面。6.不要用化学试剂或溶剂擦洗机子.请用软布擦除机子上的尘污,以保证本机的亮丽.7.机内无用户可调组件,非专业人员,请勿自行打开本机或自行尝试修理本产品!以免造成不必要的损坏.目录一.产品特征-------------------3●.本机键说明------------------4●.遥控器说明------------------4●.配套电缆线------------------4●.电源、信号线与本机的连接----5二.操作说明-------------------6●.菜单操作说明----------------6●.菜单说明--------------------71.PC状态下的菜单------------72.AV状态下的菜单------------9三.技术参数-------------------11四.随机附件-------------------11五.常见问题排除----------------12一．产品特征：●本机键说明图片1：1.指示灯2.：电源（POWER）开/关机键,用于机子工作或待机状态的选择3.：进行VGA,AV输入信号的切换4.：音量减,直接按此键控制音量的减小,菜单中用于设定值的调整5.红外线接收窗6.：音量加,直接按此键控制音量的加大,菜单中用于设定值的调整7.：按此键弹出OSD菜单,红外线接收窗8.项目选择键或在VGA模式下进行自动相位调整9.：项目选择键或者直接地调整亮度10.DC12V输入电压端口11.HDMI输入端口12.SKS输入端口●遥控器说明●图片2：1.：电源控制键,用于整机工作与待机的选择2.:静音键,按此键可关闭声音,再按则可恢复声音3.:菜单键,按此键弹出OSD菜单4.:音量控制键,直接按此键为音量的减小；OSD菜单中用于设定值的调整5.:音量控制键,直接按此键为音量的增加；OSD菜单中用于设定值的调整6.:OSD菜单中用于调整项目的选择7.:OSD菜单中用于调整项目的选择8.:图像画面4：3/16:9切换9.：图像画面的上下反转切换10.：图像画面左右反转切换11.：AV1/AV2/PC信号输入模式切换选择●配套电缆线图片3.(AV线)1.SKS插头与监视器背面的SKS输入插口对准插入2.黑色9芯插头：VGA信号输入(与图4的1对齐后连接)3.黑色插口：DC12V电源输入插口4.黄色RCA插头：视频1（AV1）输入插头5.白色RCA插头：音频输入插头6.红色RCA插头：视频2（AV2）输入插头图片4.(VGA线)1.黑色9芯插头连接到图片3的9芯插头2.USB端口，连接到电脑主机的USB端口.3.VGA信号输入端口，连接到电脑的VGA输出端口●电源、信号线与本机的连接1.将配套电缆线中的SKS插头与监视器背面的SKS输入插口对准插入，确保其接触良好后再将其另一端的信号输入端子与相应的信号相接.如下所述:2.9芯黑色插头(图片3)与图片4的9芯插口对接(标识箭头对齐后插入),图片4中VGA信号输入插头与电脑后部的VGA输出插口对接后拧紧螺丝.USB端口与电脑的触摸屏USB接口对接.3.黄色RCA插口连接视频信号14.红色RCA插口连接视频信号25.白色RCA插口连接音频信号6.黑色插口连接DC12v电源输入7.当使用机子的时候.请使用本机配套的电源适配器,如果因为其他原因需要使用其他品种的电源，请注意提供的应该是供给功率不小于10W的DC12V±10％的合格电源。二．操作说明●菜单操作说明按照以上的连接说明，接入相应的信号及电源。机器即处于待机状态（红色电源指示灯亮）。此时按机子或遥控器上的“”键,机子的蓝色按键指示灯亮，这时机器进入工作状态（在5到6秒后，按键指示灯熄灭）如果在工作状态下，再按一次“”键,机器恢复待机状态。在工作的...
