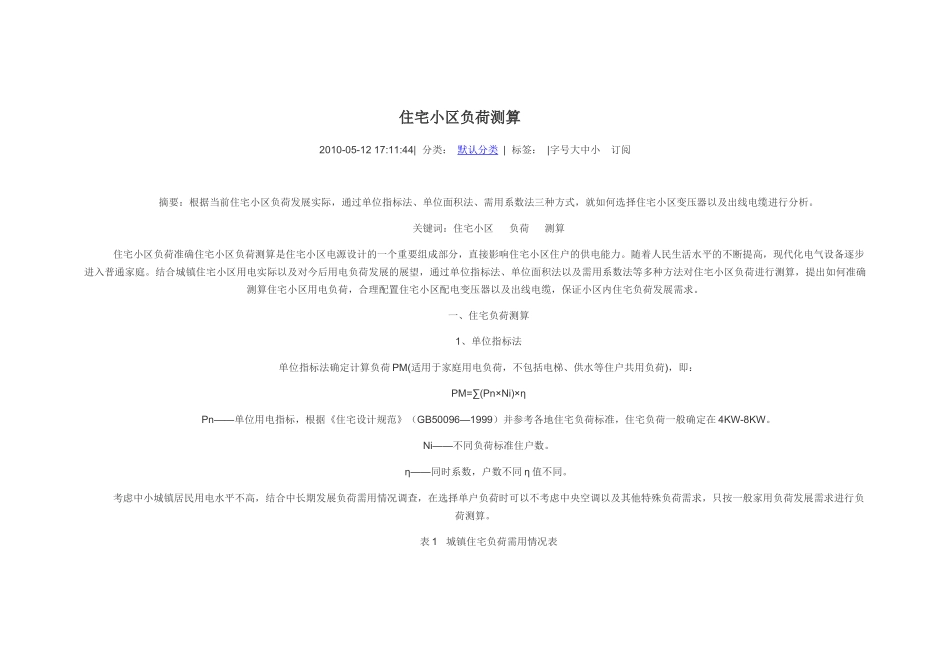

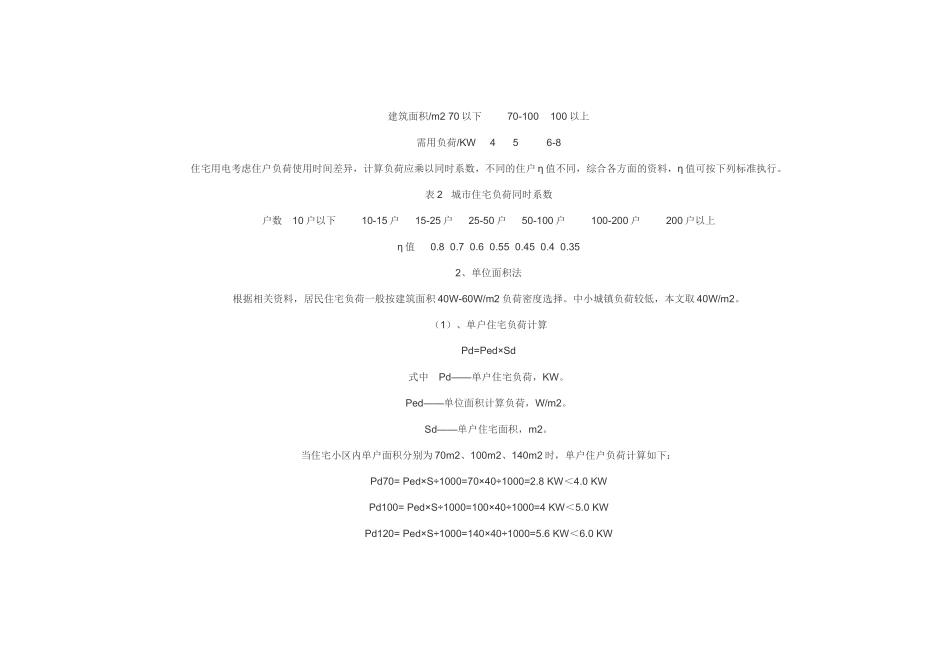

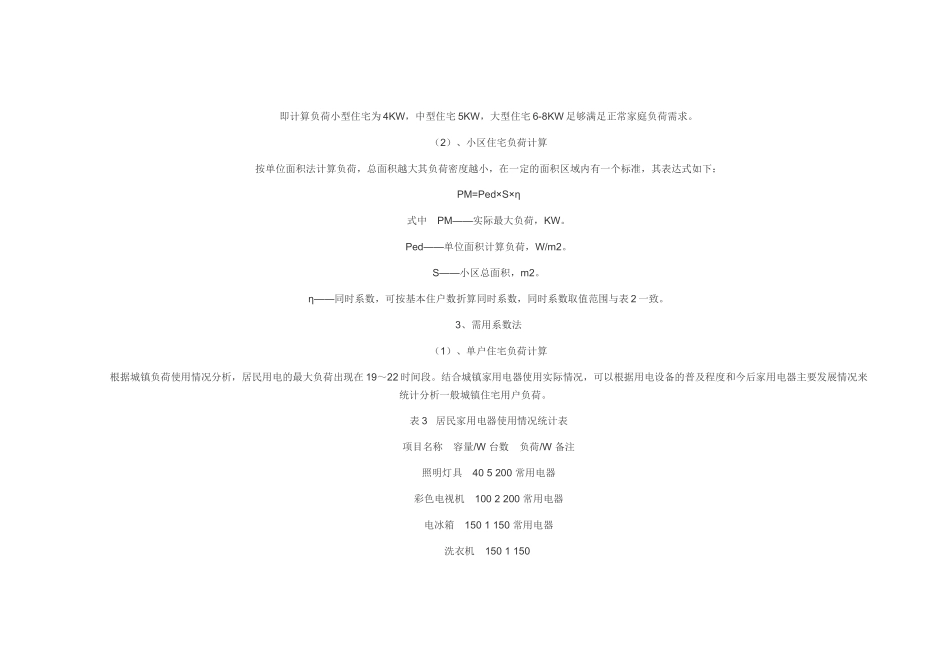

住宅小区负荷测算2010-05-1217:11:44|分类：默认分类|标签：|字号大中小订阅摘要：根据当前住宅小区负荷发展实际，通过单位指标法、单位面积法、需用系数法三种方式，就如何选择住宅小区变压器以及出线电缆进行分析。关键词：住宅小区负荷测算住宅小区负荷准确住宅小区负荷测算是住宅小区电源设计的一个重要组成部分，直接影响住宅小区住户的供电能力。随着人民生活水平的不断提高，现代化电气设备逐步进入普通家庭。结合城镇住宅小区用电实际以及对今后用电负荷发展的展望，通过单位指标法、单位面积法以及需用系数法等多种方法对住宅小区负荷进行测算，提出如何准确测算住宅小区用电负荷，合理配置住宅小区配电变压器以及出线电缆，保证小区内住宅负荷发展需求。一、住宅负荷测算1、单位指标法单位指标法确定计算负荷PM(适用于家庭用电负荷，不包括电梯、供水等住户共用负荷)，即：PM=∑(Pn×Ni)×ηPn——单位用电指标，根据《住宅设计规范》（GB50096—1999）并参考各地住宅负荷标准，住宅负荷一般确定在4KW-8KW。Ni——不同负荷标准住户数。η——同时系数，户数不同η值不同。考虑中小城镇居民用电水平不高，结合中长期发展负荷需用情况调查，在选择单户负荷时可以不考虑中央空调以及其他特殊负荷需求，只按一般家用负荷发展需求进行负荷测算。表1城镇住宅负荷需用情况表建筑面积/m270以下70-100100以上需用负荷/KW456-8住宅用电考虑住户负荷使用时间差异，计算负荷应乘以同时系数，不同的住户η值不同，综合各方面的资料，η值可按下列标准执行。表2城市住宅负荷同时系数户数10户以下10-15户15-25户25-50户50-100户100-200户200户以上η值0.80.70.60.550.450.40.352、单位面积法根据相关资料，居民住宅负荷一般按建筑面积40W-60W/m2负荷密度选择。中小城镇负荷较低，本文取40W/m2。（1）、单户住宅负荷计算Pd=Ped×Sd式中Pd——单户住宅负荷，KW。Ped——单位面积计算负荷，W/m2。Sd——单户住宅面积，m2。当住宅小区内单户面积分别为70m2、100m2、140m2时，单户住户负荷计算如下：Pd70=Ped×S÷1000=70×40÷1000=2.8KW＜4.0KWPd100=Ped×S÷1000=100×40÷1000=4KW＜5.0KWPd120=Ped×S÷1000=140×40÷1000=5.6KW＜6.0KW即计算负荷小型住宅为4KW，中型住宅5KW，大型住宅6-8KW足够满足正常家庭负荷需求。（2）、小区住宅负荷计算按单位面积法计算负荷，总面积越大其负荷密度越小，在一定的面积区域内有一个标准，其表达式如下：PM=Ped×S×η式中PM——实际最大负荷，KW。Ped——单位面积计算负荷，W/m2。S——小区总面积，m2。η——同时系数，可按基本住户数折算同时系数，同时系数取值范围与表2一致。3、需用系数法（1）、单户住宅负荷计算根据城镇负荷使用情况分析，居民用电的最大负荷出现在19～22时间段。结合城镇家用电器使用实际情况，可以根据用电设备的普及程度和今后家用电器主要发展情况来统计分析一般城镇住宅用户负荷。表3居民家用电器使用情况统计表项目名称容量/W台数负荷/W备注照明灯具405200常用电器彩色电视机1002200常用电器电冰箱1501150常用电器洗衣机1501150电风扇40140油烟机2501250常用电器排气扇40140常用电器饮水机5501550常用电器影碟机80180常用电器音响2001200常用电器电热毯80180电熨斗5001500电微波炉150011500常用电器浴霸160011600其他电器5001500常用电器电脑3001300电饭锅8001800常用电器电水壶8001800电洗碗机100011000电磁炉150011500常用电器电淋浴器200012000消毒柜1001100常用电器空调200012000表3为一个140m2住宅用户一般家用电器基本普及情况下的负荷数据，本文按照家庭常用负荷和非常用负荷分别进行计算，这样每户住宅用电负荷计算如下：住宅用电单户需用负荷Pj=Kz×ΣPe式中，Kz——家用电器的计算需要系数。依照《民用建筑电气设计规范》确定，住宅负荷需用系数取0.3—0.5，我们对常用负荷取0.5，其他负荷取0.3。ΣPe——家用电器设备的设备额定容量。家庭常用负荷，Pj=0.5×6070=3035W家庭不常用负荷，Pj=0.3×8470=2541W一般家庭需用总负荷计算如下：Pjz=(3035+2541)÷1000=5.58KW＜6.0KW这是按家用电器基本普及的情况下...
