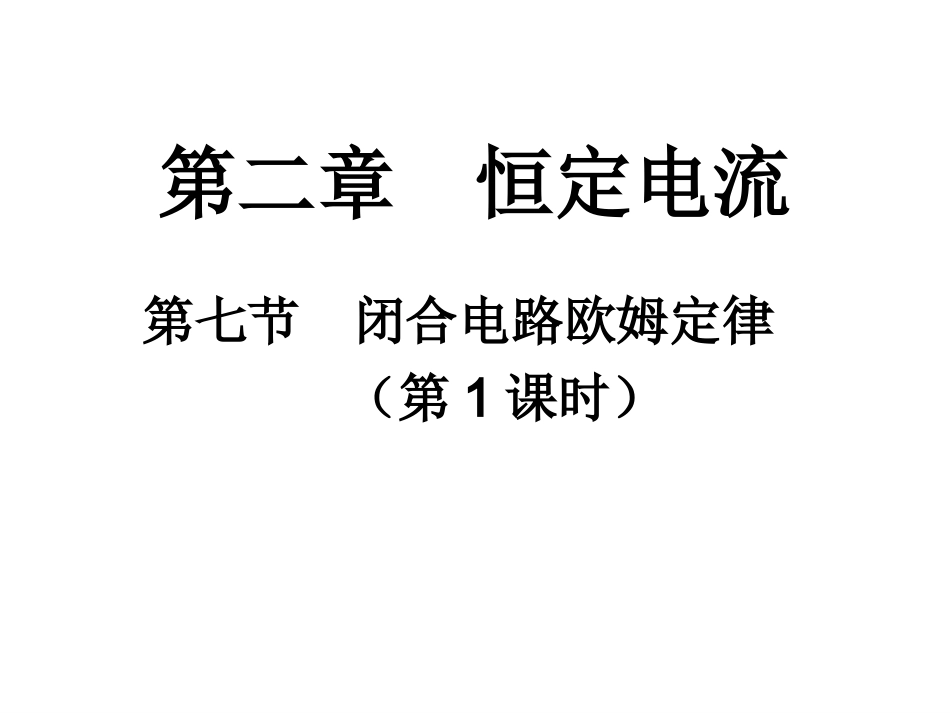

第二章恒定电流第七节闭合电路欧姆定律（第1课时）1、什么是电源？2、电源电动势的概念?物理意义?把其它形式的能转换成电能的装置。（1）定义：在电源内部非静电力把单位正电荷从电源的负极移到正极所做的功。（2）意义：电动势表示电源将其他形式的能转化为电能本领。复习回顾:3、如何计算电路中电能转化为其它形式的能？对于纯电阻电路:IUtWtRURtIIUtW22外电路:电源外部的用电器和导线构成外电路.内电路:电源内部是内电路.内电路外电路一、闭合电路:1、用导线把电源、用电器连成一个闭合电路rERs2、闭合回路的电流方向在内电路中，即在电源内部，通过非静电力做功使正电荷由负极移到正极，所以电流方向为负极流向正极。在外电路中，电流方向由正极流向负极，沿电流方向电势降低。内电路与外电路中的电流强度是相同的。3、电路中的电势变化情况（1）在外电路中，沿电流方向电势降低。（2）在内电路中，一方面，存在内阻，沿电流方向电势也降低；另一方面，沿电流方向存在电势“跃升”。baabab1、若外电路中的用电器都是纯电阻R，在时间t内,外电路中有多少电能转化为内能？E外=I2Rt2、内电路也有电阻r，当电流通过内电路时，也有一部分电能转化为内能，是多少？E内=I2rt讨论rERK3、电流流经电源时，在时间t内非静电力做多少功?W=Eq＝EIt4、以上各能量之间有什么关系？rERK根据能量守恒定律，非静电力做的功应该等于内外电路中电能转化为其他形式的能的总和。W=E外+E内即：EIt=I2Rt+I2rtrERK２、表述：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比１、对纯电阻电路rREIIrIRE即rREI二、闭合电路欧姆定律说明：IRU外2、是外电路上总的电势降落，习惯上叫路端电压.IrU内3、是内电路上的电势降落，习惯上叫内电压.E=U+UEIRIr外内1、1、在如图所示电动势为２V的电源跟一个阻值R=9Ω的电阻接成闭合电路,测得电源两端电压为1.8V,求电源的内电阻.rr=1=1ΩΩE、rRVE=1.5VE=1.5Vr=0.2Ωr=0.2Ω2、如图，R＝0.8Ω当开关S断开时电压表的读数为1.5V；当开关S闭合时电压表的读数为1.2V则该电源的电动势和内电阻分别为多少?E、rsRV3、如图，Ｒ1=14Ω,Ｒ2=9Ω,当开关处于位置1时,电流表读数I1=0.2A;当开关处于位置2时,电流表读数I2=0.3A.求电源的电动势E和内电阻r.E=3VE=3Vr=1Ωr=1ΩsE、rR1AR212再见
