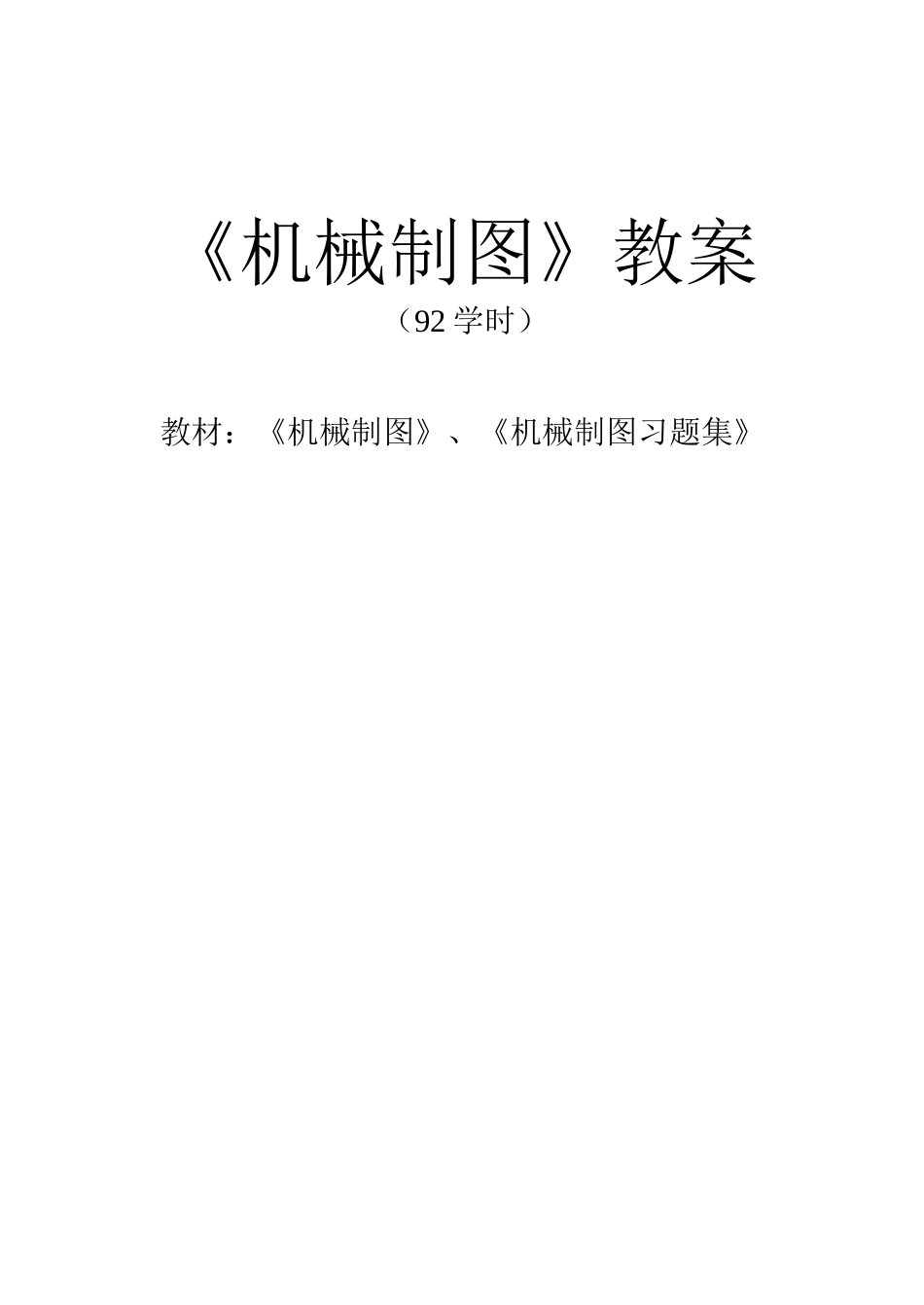

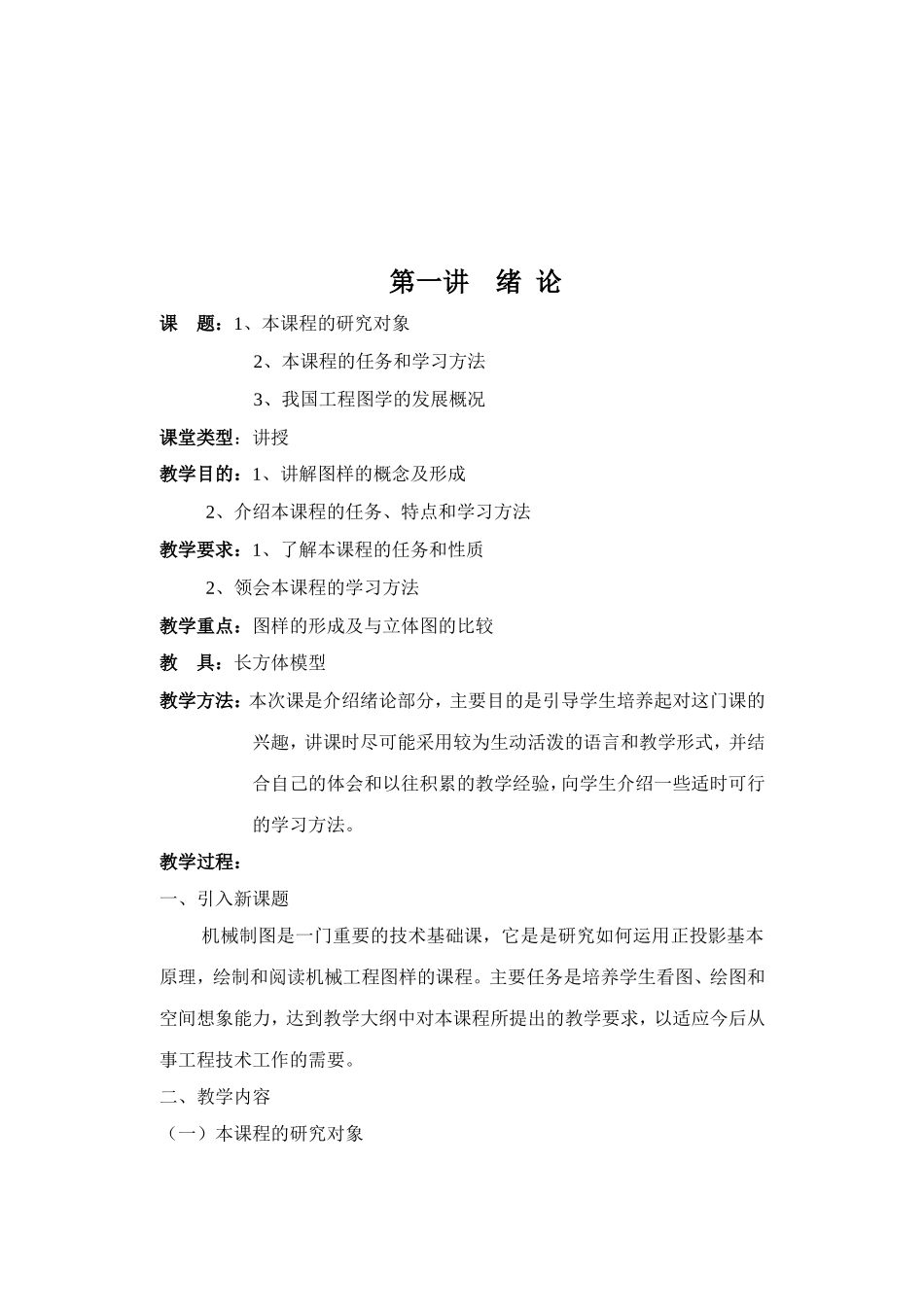

《机械制图》教案（92学时）教材：《机械制图》、《机械制图习题集》第一讲绪论课题：1、本课程的研究对象2、本课程的任务和学习方法3、我国工程图学的发展概况课堂类型：讲授教学目的：1、讲解图样的概念及形成2、介绍本课程的任务、特点和学习方法教学要求：1、了解本课程的任务和性质2、领会本课程的学习方法教学重点：图样的形成及与立体图的比较教具：长方体模型教学方法：本次课是介绍绪论部分，主要目的是引导学生培养起对这门课的兴趣，讲课时尽可能采用较为生动活泼的语言和教学形式，并结合自己的体会和以往积累的教学经验，向学生介绍一些适时可行的学习方法。教学过程：一、引入新课题机械制图是一门重要的技术基础课，它是是研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。主要任务是培养学生看图、绘图和空间想象能力，达到教学大纲中对本课程所提出的教学要求，以适应今后从事工程技术工作的需要。二、教学内容（一）本课程的研究对象1、图样的概念准确地表达物体的形状、尺寸和技术要求的图，称为图样。（对此定义作简要说明，并强调：形状、尺寸和技术要求三个方面，缺一不可）2、机械制图的概念在建筑工程中使用的图样称为建筑图样，在机械工程中使用的图样称为机械图样。机械制图是以机械图样作为研究对象的，即研究如何运用正投影基本原理，绘制和阅读机械工程图样的课程。3、图样的作用（1）图样是工厂组织生产、制造零件和装配机器的依据。（2）图样是表达设计者设计意图的重要手段。（3）图样是工程技术人员交流技术思想的重要工具，被誉为“工程界技术语言”。4、图样的形成（1）立体图表示物体的大致形状可以用立体图。立体图是从一个方向、用一个图形来表达物体的形状。如图所示，只能看见长方体的前面、上面和左面，后面、下面和右面无法看清；而且长方体是由六个矩形面构成的，但矩形都变形为平行四边形。如果对此长方体作进一步加工，，则会发现：圆孔打得多深，方槽是否前后贯通，在立体图中表达不清楚，而圆形也变形为椭圆形。综上：立体图的缺点有：1）发生变形。2）物体内部和后面等看不见部分的结构表达不清楚。3）没有尺寸和技术要求。可见，立体图不能反映出物体的真实形状，所以，不能直接应用在生产上。但是，立体图也有独特的优点：立体感强。因此可以作为生产图样的辅助性说明。生产中广泛采用的图样是用正投影法绘制的。（2）正投影法具体定义后面章节介绍。简单地说，在物体后面放一张图纸，眼睛正对着图纸看物体，把看到的物体形状在图纸上反映出来。这里把平行的视线当作投影线，把图纸看作投影面，画在纸上的图形就是物体的投影，称为视图，这就是正投影法的形象说明。一般是从三个方向对物体投影，因此得到三个图形，称为三视图。长方体的三视图如图所示。立体图产生变形的地方，视图能正确地表达出来；立体图表达不清楚的地方，视图却能完全表达清楚，这样就能物体的真实形状完全地反映出来，如果再注上尺寸、技术要求，就构成一张完整的图样。（二）本课程的任务和学习方法1、本课程的主要任务（1）学习正确、熟练地使用绘图仪器、工具，掌握较强的绘图方法和技能。（2）学习正投影法的基本原理，掌握运用正投影法表达空间物体的基本理论和方法，具有图解空间几何问题的初步能力。（3）学习、贯彻在读图和画图的实践过程中，要注意逐步熟悉和掌握《国家标准技术制图与机械制图》及其他有关规定，并具有查阅有关标准及手册的能力。（4）培养学生绘制（含零、部件测绘）和阅读中等复杂程度的零件图和装配图的能力。（5）培养学生严肃认真的工作态度和严谨细致的工作作风。2、本课程的学习方法（1）在学习本课程时，除了通过听课和复习，掌握基本理论、基本知识和基本方法以外，还要结合生产实际完成一系列的制图作业，进行将空间物体表达成平面图形，再由平面图形想象空间物体的反复训练，掌握空间物体和平面图形的转化规律，并逐步培养空间想象力。（2）正确处理读图和画图的关系。对于从事机械制造工作的人员，正确地读懂图样是非常重要的。但是，绘制图样也同样重要的，画图可以加深对制图规律和内容的理解，从而能...
