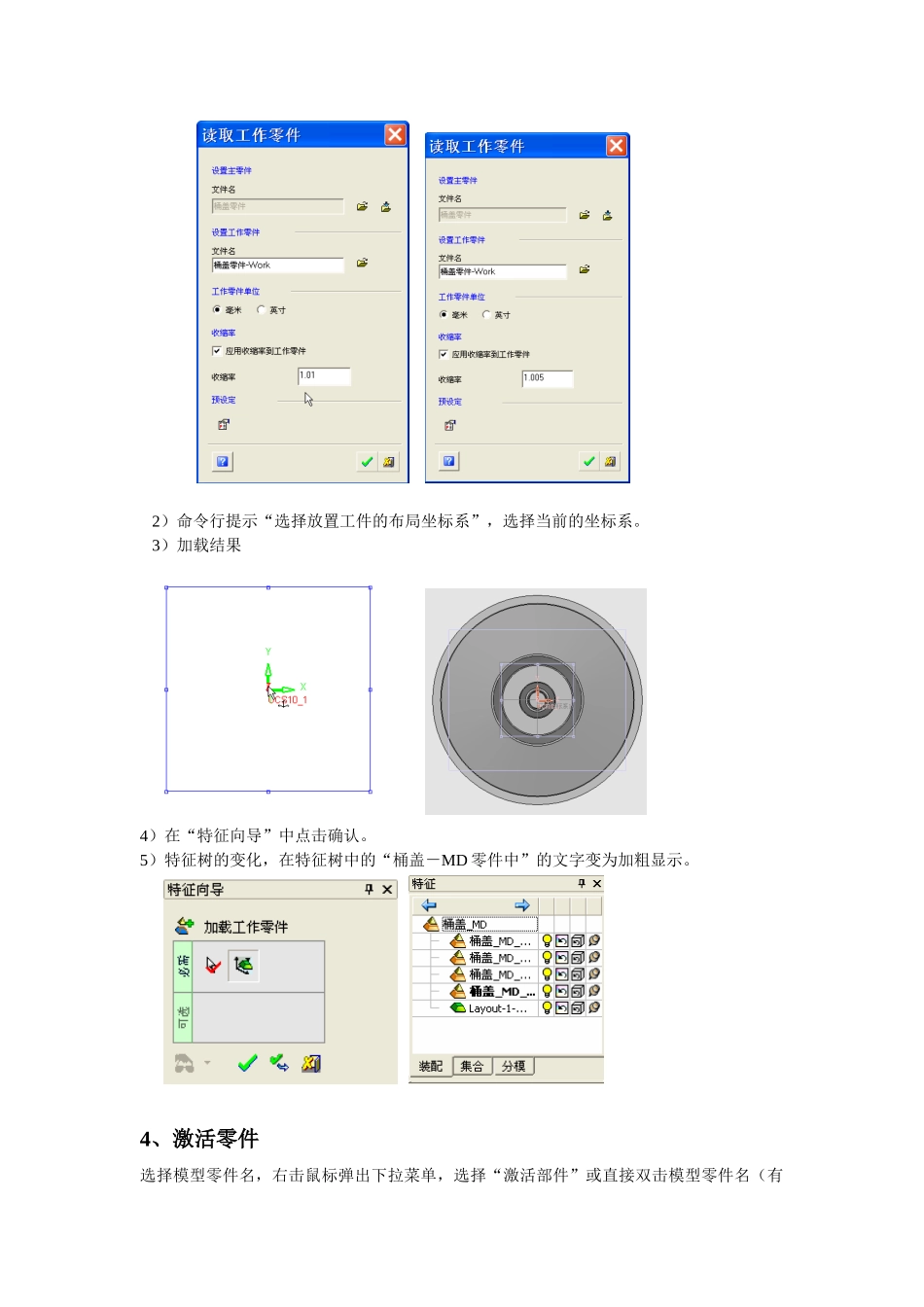

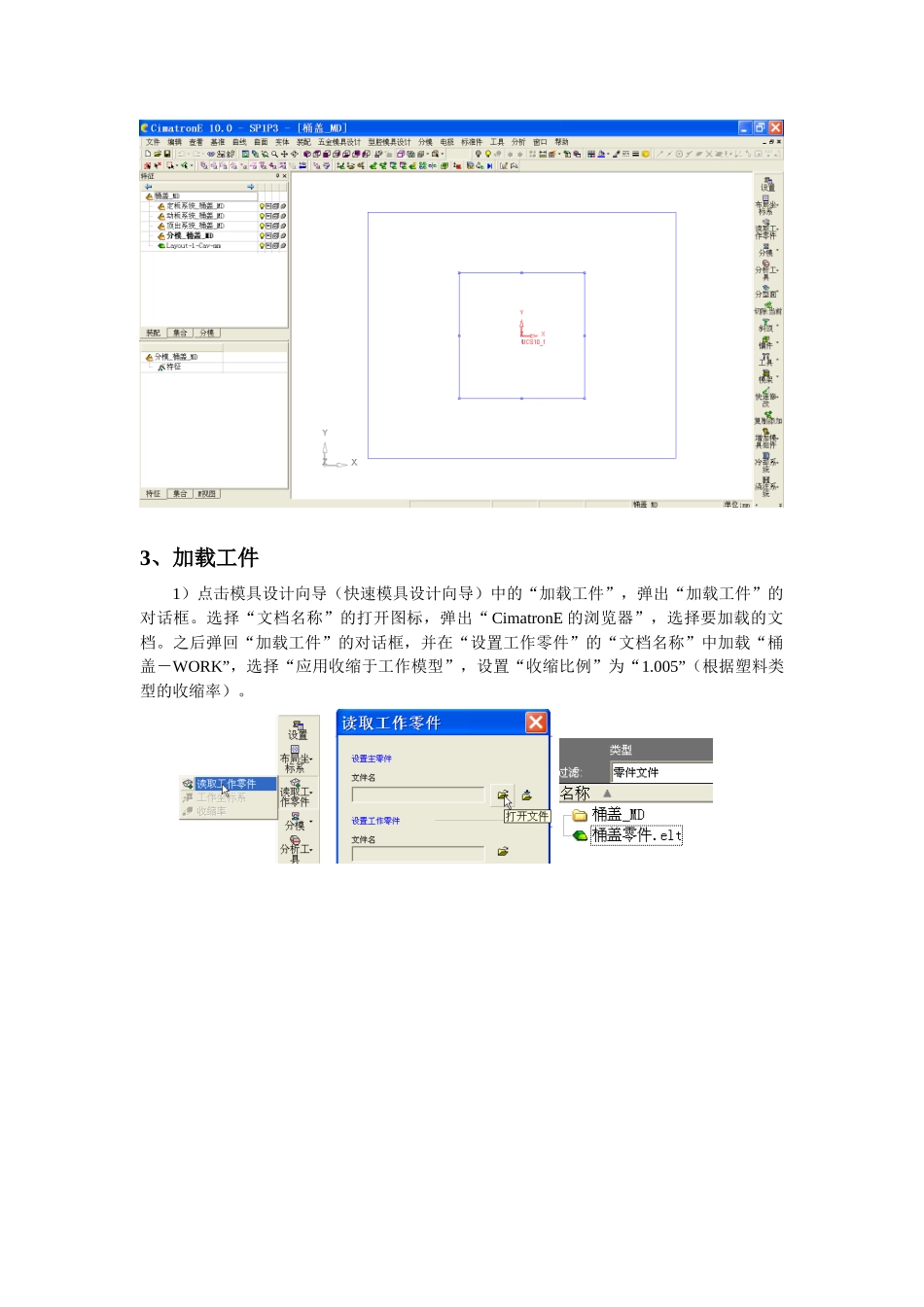

桶盖模具设计教程1、进入模具工程启动CimatronE8的软件，点击模具设计图标，弹出“模具设计向导”。2、创建文件夹在“模具设计向导”中输入“装配名称”为“桶盖”，选择“创建文件夹”，系统自动加载“文件夹的名称”为“桶盖－MD”，点击确认。进入模具设计界面。3、加载工件1）点击模具设计向导（快速模具设计向导）中的“加载工件”，弹出“加载工件”的对话框。选择“文档名称”的打开图标，弹出“CimatronE的浏览器”，选择要加载的文档。之后弹回“加载工件”的对话框，并在“设置工作零件”的“文档名称”中加载“桶盖－WORK”，选择“应用收缩于工作模型”，设置“收缩比例”为“1.005”（根据塑料类型的收缩率）。2）命令行提示“选择放置工件的布局坐标系”，选择当前的坐标系。3）加载结果4）在“特征向导”中点击确认。5）特征树的变化，在特征树中的“桶盖－MD零件中”的文字变为加粗显示。4、激活零件选择模型零件名，右击鼠标弹出下拉菜单，选择“激活部件”或直接双击模型零件名（有时需要选择模型后再点击激活）。激活后可以看到零件名的显示为加粗。5．快速断开1）点击模具设计向导中的“分模”，选择“快速断开”。“快速断开”：就是定义分模方向并且定义垂直面，按照设定的方向断开实体，该实体可以是开放的，也可以是封闭的，并且允许将特定的属性附属到其曲面上。“快速断开”断开后，沿着物体断开的边沿能生成分模曲线，而且在以后操作中能使该曲线生成分模面。2）选择两个方向注：“一个方向”：表示模型只沿着一个方向断开零件，只生成一个分模特征；“两个方向”：表示模型沿着正反两个方向断开零件，生成两个分模特征；“新方向”：允许设计者定义新的方向，断开剩余的未被分配的零件曲面；“分模属性”：允许设计者根据需要将所选择的曲面手动添加到指定的断开的特征上。3）滑动滑条手工选择垂直面，鼠标在要附属面的底部点击中键，把垂直面附属到底部（在本例中也可以在分模方向设置时，直接设置“垂直面－在底部”）(注：垂直面一般选择“增加到底部”容易分模，在本例中的分模面是在上端面)4）再次滑动滑条，观察附属后的情况6．创建分模线及分模面1）分模线预览，选择“模具设计向导”中的“分模”，选择“分模线预览”，在分模面上显示蓝色轮廓线为外分模线。注：“分模线预览”：该指令可以预览内分模线和外分模线。在预览时，内分模线显示为红色，外分模线为蓝色。这些线是为设计者检查分模线的情况而显示的，不能用于编辑操作。更新“分模线预览”的方法有两种，一是模型发生变更后，选择向导工具中的分模选项；二是分模特征树中利用鼠标的右键，点击预览分模线的选项并选择弹出的光标菜单中的更新“分模线预览”选项即可。2）创建外分模线，选择“分模”下拉菜单中的分模线－“外分模线”，默认的连接公差设置。3）创建外分模面，选择“外分模面”工具，选择外分模线，设置参数“200”。4）再次检查断开情况。到这里分模已结束，接下来进行调整布局坐标系7．调整布局坐标系1）测量选择“测量”工具，测量分型面平面与系统原始坐标系之间的距离（即工件坐标系到分型面的距离而不是分模面到UCS10-1的距离），测量的距离为10.0，记住这个数。2）调整就是把工件坐标系调整到分模面。在模具设计向导中选择“布局坐标系”，在“增量Z”中输入10.0，使得坐标系移动到分模面。即把工件在Z轴方向增量移动10.0。注：“布局坐标系”：“布局坐标系”就是在实体造型上，根据该实体分模的需要建立的区别于实体坐标系的坐标系。一般情况下，将模具坐标系原点定义在动模板和静模板接触面的中心。X轴、Y轴在模具装配的分模面上，Z轴的正方向为顶出方向。在实际的设计中，也可以将模具坐标系与工件坐标系相匹配。3）移动结果移动后红色显示的坐标系“UCS10-1”在分模面的中心点上。接下来进行模具零件的设计8.激活主装配9.加载模架1）点击“标准件根目录”的加载图标，在模架库中，选择“HascommConfigration”，把模架加载到“模板设置向导”中。选择“8Plates”模架。2）选择“边界”设置参数3)选择“间隙”设置参数。4）点击“下一步”，“模具板件”采用...
