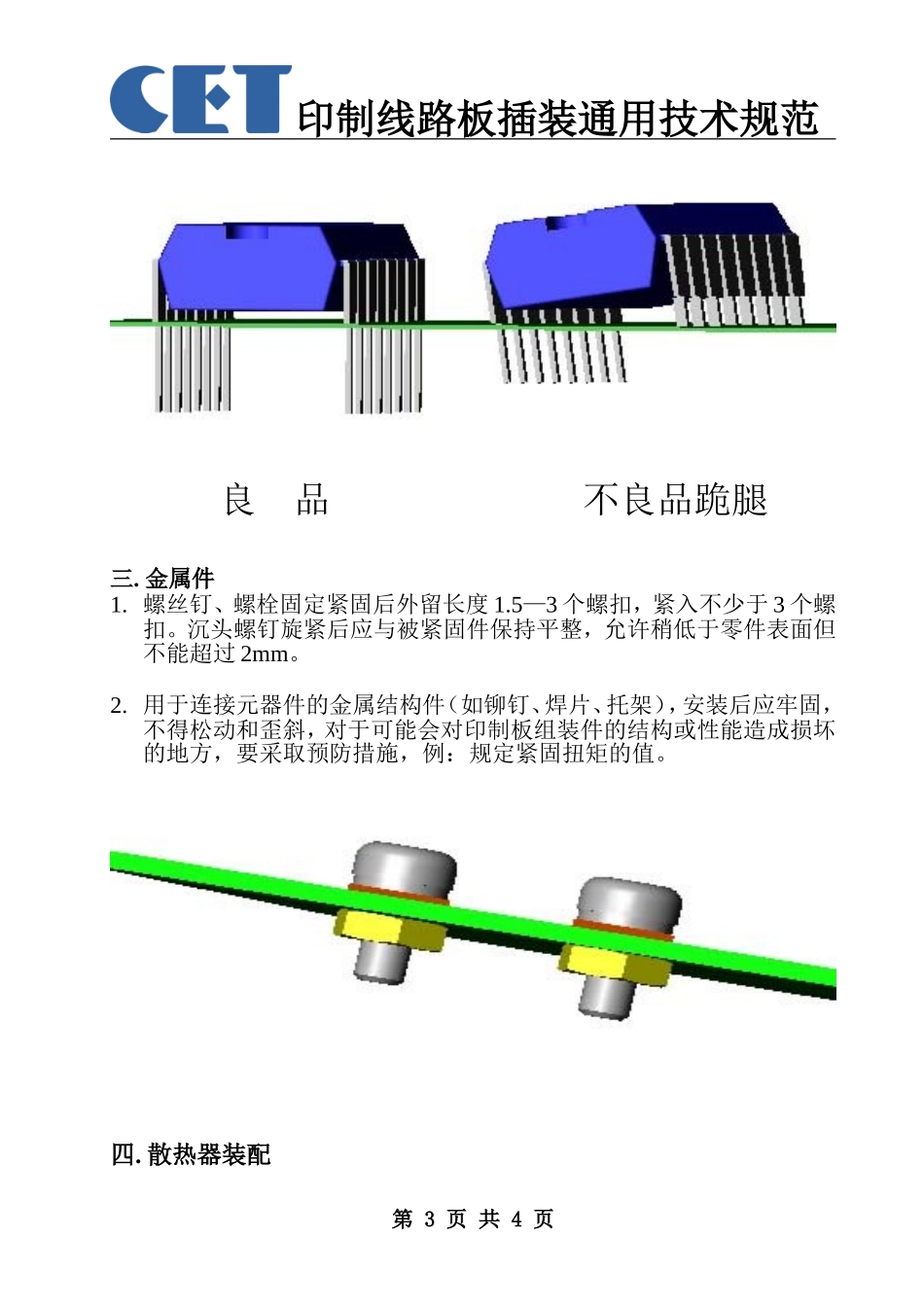

印制线路板插装通用技术规范元器件插装注意事项如下：1. 注：“L”为元器件与印制板表面之间的间距，应不小于 0.2mm。2. 印制板组装件装联时所使用的印制板、元器件、材料和辅助材料等，经检验符合有关标准规定后方能使用。3. 对于静电敏感元器件、组件在贮存、加工、传递、装联合包装等过程中均应符合有关防静电技术标准的规定。4. 插装元器件时，应保证元器件的标志易于识别，元器件在印制板上的装接方向应符合印制板版面的方向，有极性的元器件应按图纸要求的方向来安装。5. 插装元器件时，先底后高、先轻后重、先一般后特殊，一般最后要求装大规模集成电路（例：电阻色环要一致）。6. 水平插装的元器件底面要紧贴 PCB 表面（如其它规定参照作业指导书）。7. 印制板组装件的装联环境应清洁、光线充足、通风良好。8. 印制板组装件装联采用波峰焊时，应按印制板组装件波峰焊工艺规范和印制板组装件部件指导书进行。9. 当元件的引线穿过印制板后需要折弯，其方向应沿着印制板导线紧贴连接盘，这弯长度不应超出焊接边缘有关规定的范围。10. 装配高频电路的元器件应注意按设计文件和工艺的要求，连限于元件引线应尽量的短，以减少分布参数。11. 凡诸如集成电路及插座、微型开关、多头插座等，多引线元件在插入印制板前，必须要用专用工具或专用扁口钳进行校正，不允许强力插装，力求把元件引线对准孔的中心。一．二极管、三极管、阻容器件 第 1 页 共 4 页 印制线路板插装通用技术规范 合 格 不 合 格二．IC 插装第 2 页 共 4 页 印制线路板插装通用技术规范三. 金属件1. 螺丝钉、螺栓固定紧固后外留长度 1.5—3 个螺扣，紧入不少于 3 个螺扣。沉头螺钉旋紧后应与被紧固件保持平整，允许稍低于零件表面但不能超过 2mm。2. 用于连接元器件的金属结构件（如铆钉、焊片、托架），安装后应牢固，不得松动和歪斜，对于可能会对印制板组装件的结构或性能造成损坏的地方，要采取预防措施，例：规定紧固扭矩的值。四. 散热器装配第 3 页 共 4 页不良品跪腿良 品 印制线路板插装通用技术规范a. 安装散热器应与印制板隔开一定距离，以便于清洗，保证电气绝缘，防止吸潮；b. 在不影响焊接或印制板组装件性能的情况下，允许在元器件下面安装接触面很小的专用垫片（如支脚、垫片等），但垫片不得妨碍垫片和元器件下面的清洗和焊点的检验。第 4 页 共 4 页红色垫片
