14 接地14
1 电气装置接地的一般规定14
1 功能接地与保护接地电气装置接地涉及两个主要方面：一方面是电源功能接地，如电源系统接地，多指发电机组、电力变压器等中性点的接地，一般称为系统接地，或称系统工作接地
另一方面是电气装置外露可导电部分接地，起保护作用，故习惯称为保护接地
系统接地的主要作用：－为大气或操作过电压提供对地泄放的回路，避免电气设备绝缘被击穿；－提供接地故障回路，当发生接地故障时，产生较大的接地故障电流，迅速切断故障回路；－中性点不接地系统，当发生接地故障时，虽能保证供电连续性，但非故障相对地电压升高 1
73 倍，系统中的设备及线路绝缘均较中性点接地系统绝缘水平高，增加投资费用；－中性点不接地系统，需大量安装绝缘监察装置
保护接地的主要作用：－降低预期接触电压；－提供工频或高频泄漏回路；－为过电压保护装置提供安装回路；－等电位联结

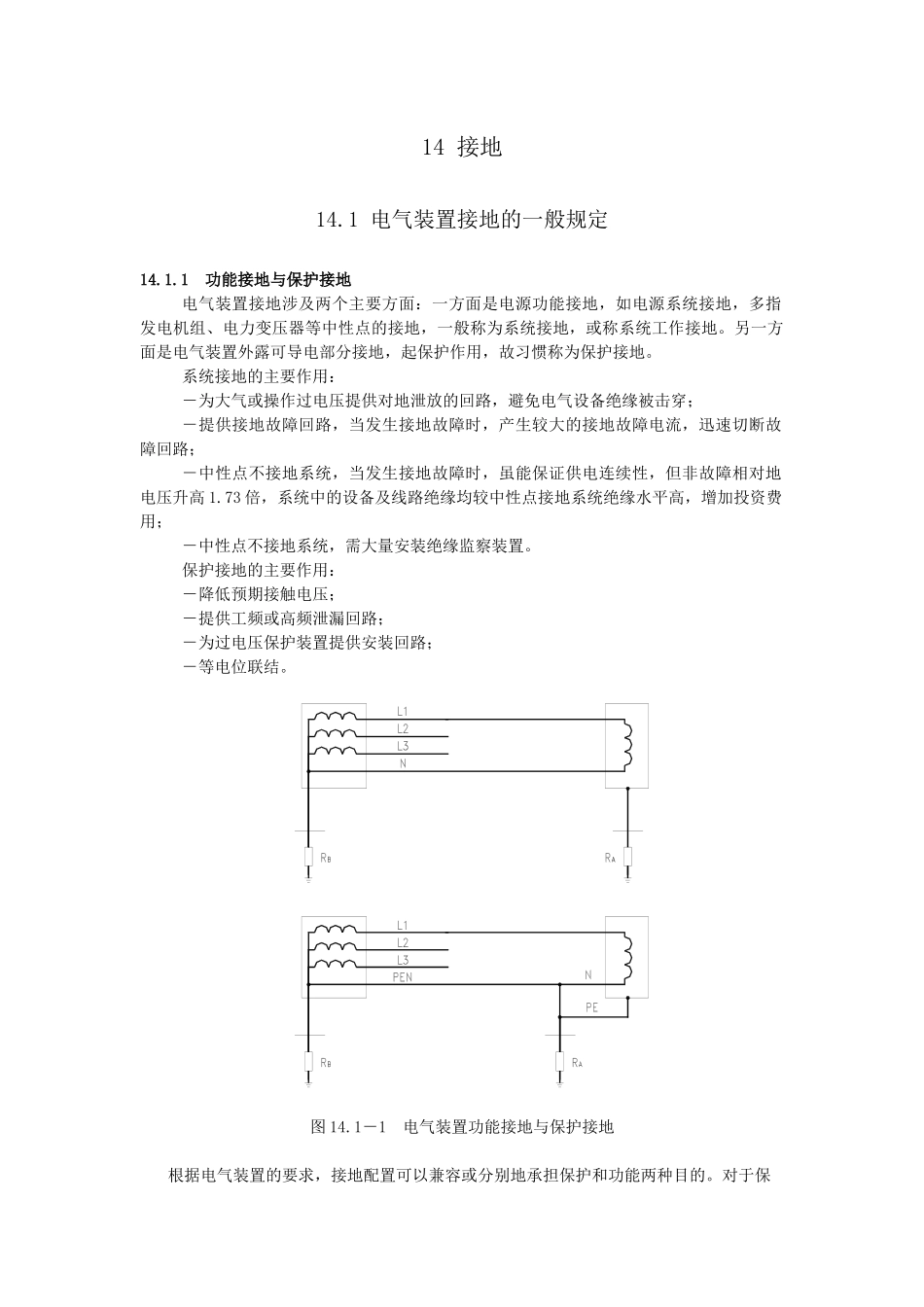

1－1 电气装置功能接地与保护接地根据电气装置的要求，接地配置可以兼容或分别地承担保护和功能两种目的
对于保护的目的要求，始终应当予以优先地考虑
接地配置的设施的选择和安装应满足：－接地电阻值符合电气装置的功能和保护要求，并预计长期有效；－能承受接地故障电流和对地泄漏电流而无危险，特别是热的、热－机械应力、电机械应力引起的危害；－有足够的强度或有附加的机械保护，以适应所在场所的外部的影响；－应采取措施，防止由于电腐蚀作用对接地配置的设施和其它金属部分造成危害
2 变电所的接地配置10kV 系统中性点接地可分为： 中性点不接地系统 (包括经消弧线圈接地) 中性点接地系统 经电阻接地 低电阻接地 高电阻接地14
1 中性点不接地系统(1) 接地故障特点配电系统在正常运行时，三相基本平衡电压作用下，各相对地电容电流 ICL1、ICL2 、ICL3相等，分别超前相电压 90°，ICL1＝ICL2＝I
