体育馆初步设计说明VIP免费

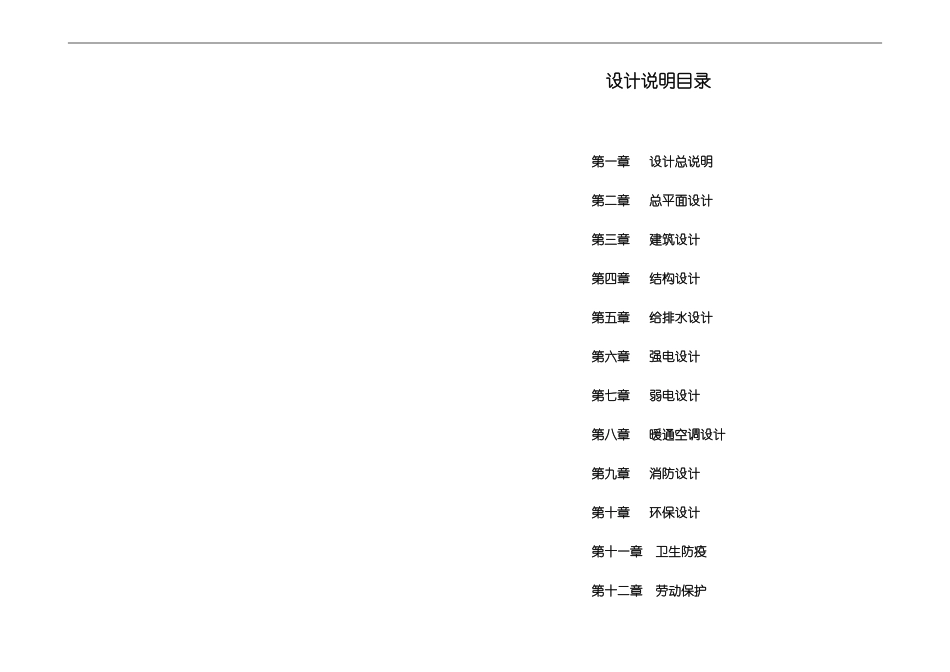

设计说明目录第一章设计总说明第二章总平面设计第三章建筑设计第四章结构设计第五章给排水设计第六章强电设计第七章弱电设计第八章暖通空调设计第九章消防设计第十章环保设计第十一章卫生防疫第十二章劳动保护“云南师范大学呈贡校区体育馆”初步设计说明第十三章节能设计1“云南师范大学呈贡校区体育馆”初步设计说明第一章设计总说明一、工程概况云南师范大学呈贡校区体育馆是校区一期工程重要建筑单体之一,是校区体育教学和运动娱乐的基地,对提高师生身心素质,娱乐教学生活有着重要意义.云南师范大学体育馆位于规划校园南面，用地方正平整，坐落于西区校园南北主轴上，有着优越的区位条件，便捷的交通条件。用地北侧正对校园主环线，西侧紧邻校园运动场地，东侧是规划中的学生活动中心，南侧面对校园南门，在满足学校多功能使用的同时，能为周边居民提供全民健身服务。总用地面积26266平方米,总建筑面积9816平方米。二、设计依据1.《体育建筑设计规范》【JGJ31－2003】2.《建筑设计防火规范》【GBJ16-87】（2001年版）3.《城市道路和建筑物无障碍设计规范》【JGJ50-2001】4.《民用建筑设计通则》【GB50352-2005】5.业主提供的测绘资料6.“云南师范大学呈贡校区体育馆”设计任务书7.“云南师范大学呈贡校区体育馆”方案设计8.“云南师范大学呈贡校区”总体规划9．建设单位对方案的修改意见10．国家和云南省现行的相关政策法规和设计规范三、设计理念云南，地处彩云之南，气候温和，万物滋长，素有“花朵王国”之称；花同时也是对于莘莘学子的美好比喻。云南师范大学历史悠久，国立西南联合大学师范学院育人树人的宗旨烽火传承。本方案以“花”为核心理念，结合功能设计和结构设计，本着美好的愿望和寓意，体现体育建筑的力与美，体现校园建筑的自然与亲和，力争创造时代性、标志性和地方性的建筑形象。四、设计目标本项目按国家一流技术标准进行规划、设计和建造，力图服务于云南师范大学的体育赛事、大型典礼和体育教学需要，体现建筑设计的以人为本、整体性、经济性、超前性原则。整体性：充分体现云南师范大学教书育人的信念宗旨，发展的文化内涵和与时俱进的时代特征，体现国内有较大影响力的综合性研究型大学的鲜明特色，符合云南师范大学校园总体规划原则，建筑造型美观大方、富有现代感和标志性。以人为本：满足体育专业队训练及大学生体育教学、大型集会、文艺演出要求的综合体育馆；配备始终可以安全、舒适、愉快地利用的设施、流线、服务。经济性：充分利用地形与气候条件，选择最佳的材料和施工工艺；运用节能设施，降低运营管理费用。超前性：反映具有超前形态的体育馆；反映具有不懈地研究发展的大学形象；树立最尖端高科技大学的形象。服务种类：提供大型赛事、大型典礼和演出场地与服务；提供体育教学和体育健身场地与服务；功能配置：一流的体育赛事和健身锻炼场地设备；安全舒适的观众厅及其座席；贵宾视察和观礼专用的休息室、小型会议室；设备齐全，功能完善的高效率行政办公室；五、设计等级1．建筑类别根据《体育建筑设计规范》（【JGJ31－2003】），本工程的体育建筑等级为乙级，主体结构设计使用年限为50年。2．防火等级根据《体育建筑设计规范》（【JGJ31－2003】）第1.0.8条规定，“云南师范大学呈贡校区体育馆”的耐火等级为二级。3．抗震等级根据国家抗震裂度划分区域表及《工程地质勘察报告》显示，云南呈贡为8度抗震设防城市，本工程按8度抗震设计。2“云南师范大学呈贡校区体育馆”初步设计说明六、建设条件1.气候条件本地属低纬度高原平坝地区，地势平缓，海拔1900米至2000米左右，气候属低纬度高原季风气候型，处亚热带半湿润地区，日照充足雨水集中年平均气温14.7摄氏度，年日照数2200小时，年均降雨量800毫米，无霜期285天，因其春秋相连冬短，无明显的四季之分；旱季雨季分明，有显著的干湿之别。2.场地稳定性与建筑适宜性评价场地位于昆明市呈贡县吴家营乡，属于昆明盆地东部边缘的剥蚀缓丘地貌，由人工整治为台地，场地平坦开阔，现为荒地，呈两座缓丘间夹一洼地，洼地原积水，现已干涸。地面坡度约1～5度，高差较小，相对高差在10米以内。...
