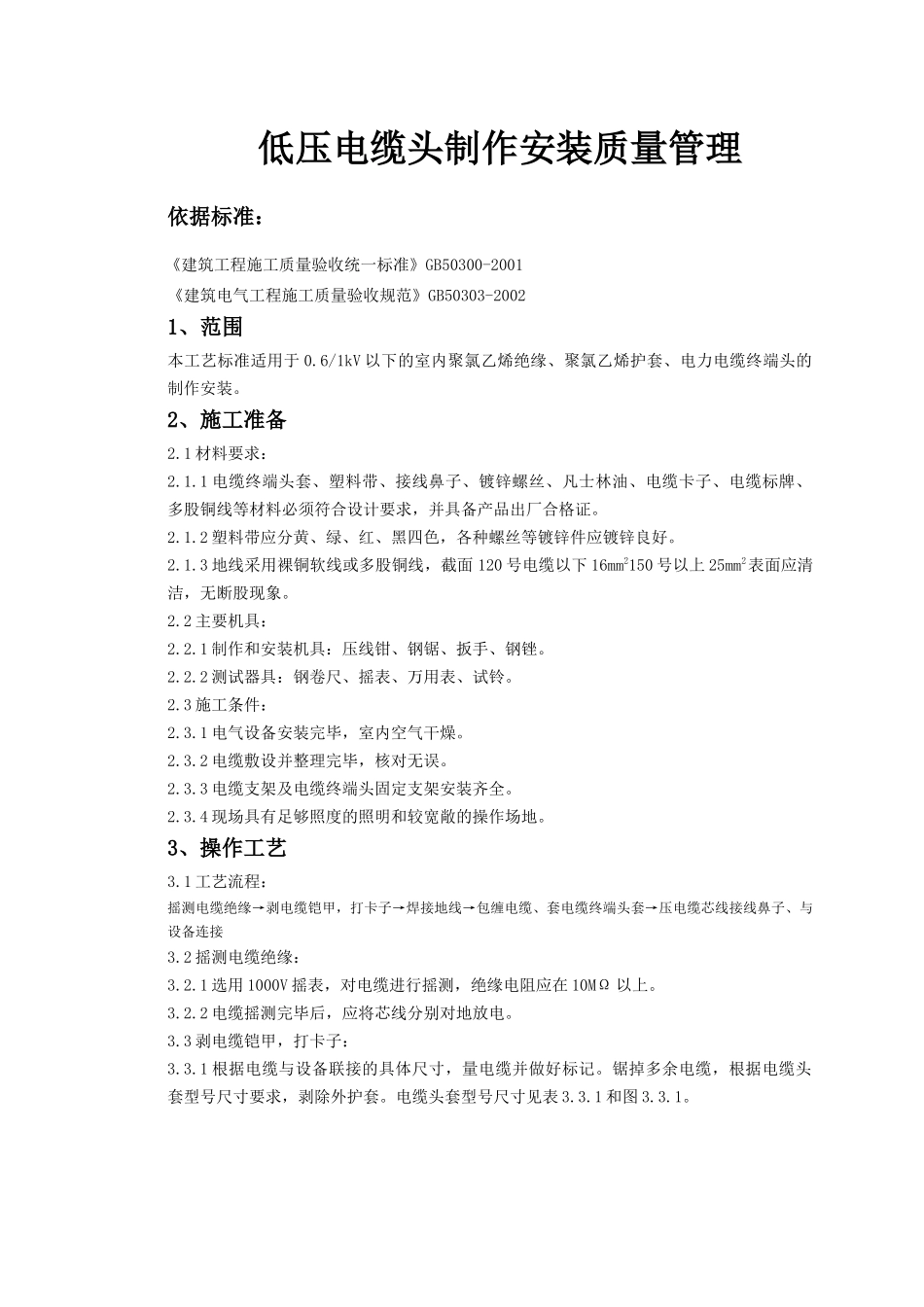

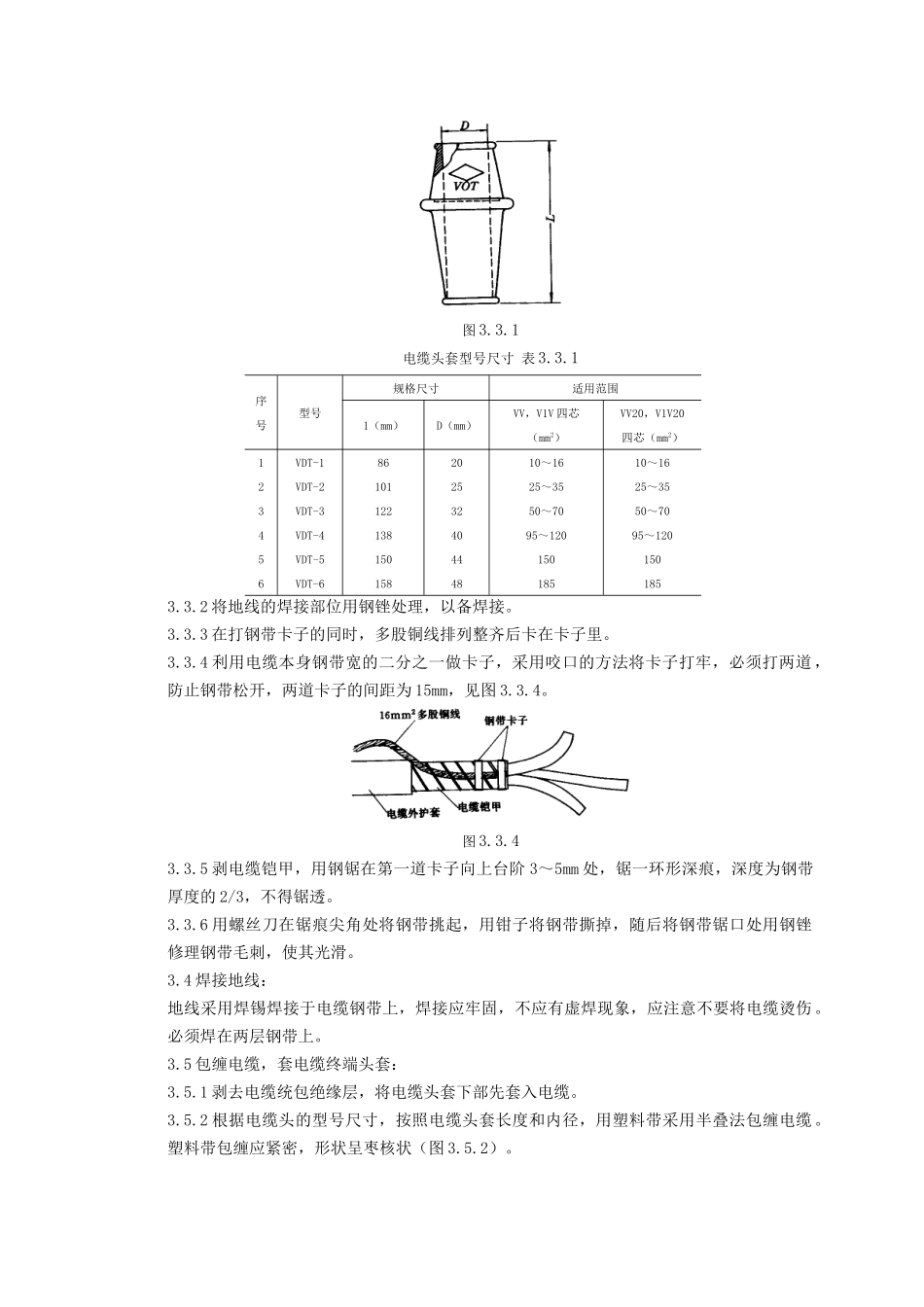

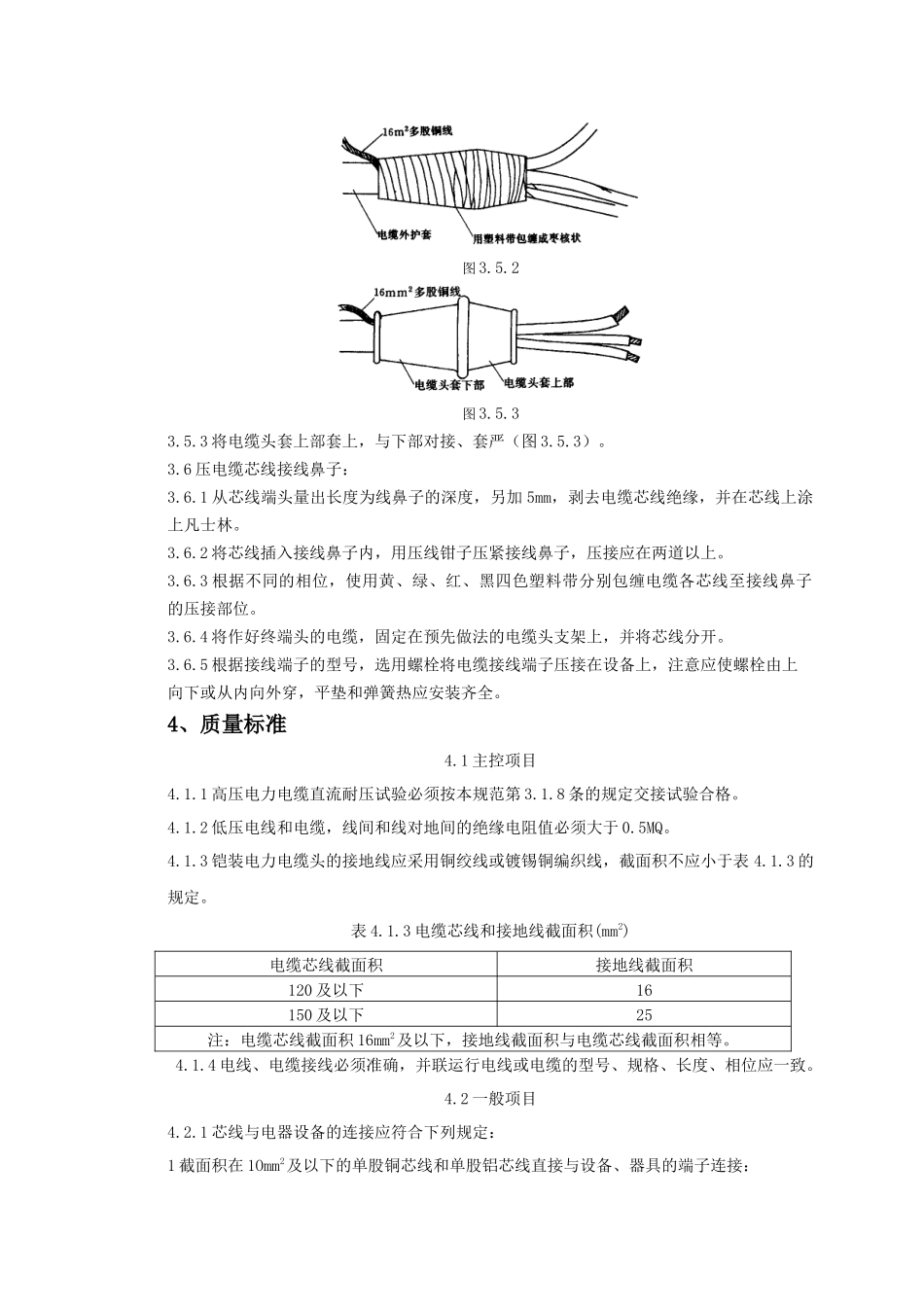

低压电缆头制作安装质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本工艺标准适用于 0.6/1kV 以下的室内聚氯乙烯绝缘、聚氯乙烯护套、电力电缆终端头的制作安装。2、施工准备2.1 材料要求：2.1.1 电缆终端头套、塑料带、接线鼻子、镀锌螺丝、凡士林油、电缆卡子、电缆标牌、多股铜线等材料必须符合设计要求，并具备产品出厂合格证。2.1.2 塑料带应分黄、绿、红、黑四色，各种螺丝等镀锌件应镀锌良好。2.1.3 地线采用裸铜软线或多股铜线，截面 120 号电缆以下 16mm2150 号以上 25mm2表面应清洁，无断股现象。2.2 主要机具：2.2.1 制作和安装机具：压线钳、钢锯、扳手、钢锉。2.2.2 测试器具：钢卷尺、摇表、万用表、试铃。2.3 施工条件：2.3.1 电气设备安装完毕，室内空气干燥。2.3.2 电缆敷设并整理完毕，核对无误。2.3.3 电缆支架及电缆终端头固定支架安装齐全。2.3.4 现场具有足够照度的照明和较宽敞的操作场地。3、操作工艺3.1 工艺流程：摇测电缆绝缘→剥电缆铠甲，打卡子→焊接地线→包缠电缆、套电缆终端头套→压电缆芯线接线鼻子、与设备连接3.2 摇测电缆绝缘：3.2.1 选用 1000V 摇表，对电缆进行摇测，绝缘电阻应在 10MΩ 以上。3.2.2 电缆摇测完毕后，应将芯线分别对地放电。3.3 剥电缆铠甲，打卡子：3.3.1 根据电缆与设备联接的具体尺寸，量电缆并做好标记。锯掉多余电缆，根据电缆头套型号尺寸要求，剥除外护套。电缆头套型号尺寸见表 3.3.1 和图 3.3.1。图 3.3.1电缆头套型号尺寸 表 3.3.1序号型号规格尺寸适用范围1（mm）D（mm）VV，V1V 四芯（mm2）VV20，V1V20四芯（mm2）123456VDT-1VDT-2VDT-3VDT-4VDT-5VDT-68610112213815015820253240444810～1625～3550～7095～12015018510～1625～3550～7095～1201501853.3.2 将地线的焊接部位用钢锉处理，以备焊接。3.3.3 在打钢带卡子的同时，多股铜线排列整齐后卡在卡子里。3.3.4 利用电缆本身钢带宽的二分之一做卡子，采用咬口的方法将卡子打牢，必须打两道 ，防止钢带松开，两道卡子的间距为 15mm，见图 3.3.4。图 3.3.43.3.5 剥电缆铠甲，用钢锯在第一道卡子向上台阶 3～5mm 处，锯一环形深痕，深度为钢带厚度的 2/3，不得锯透。3.3.6 用螺丝刀在锯痕尖角处将钢带挑起，用钳子将钢带撕掉，随后将钢带锯口处用钢锉修理钢带毛刺，使其光滑。3.4 焊接地线：地线采...
