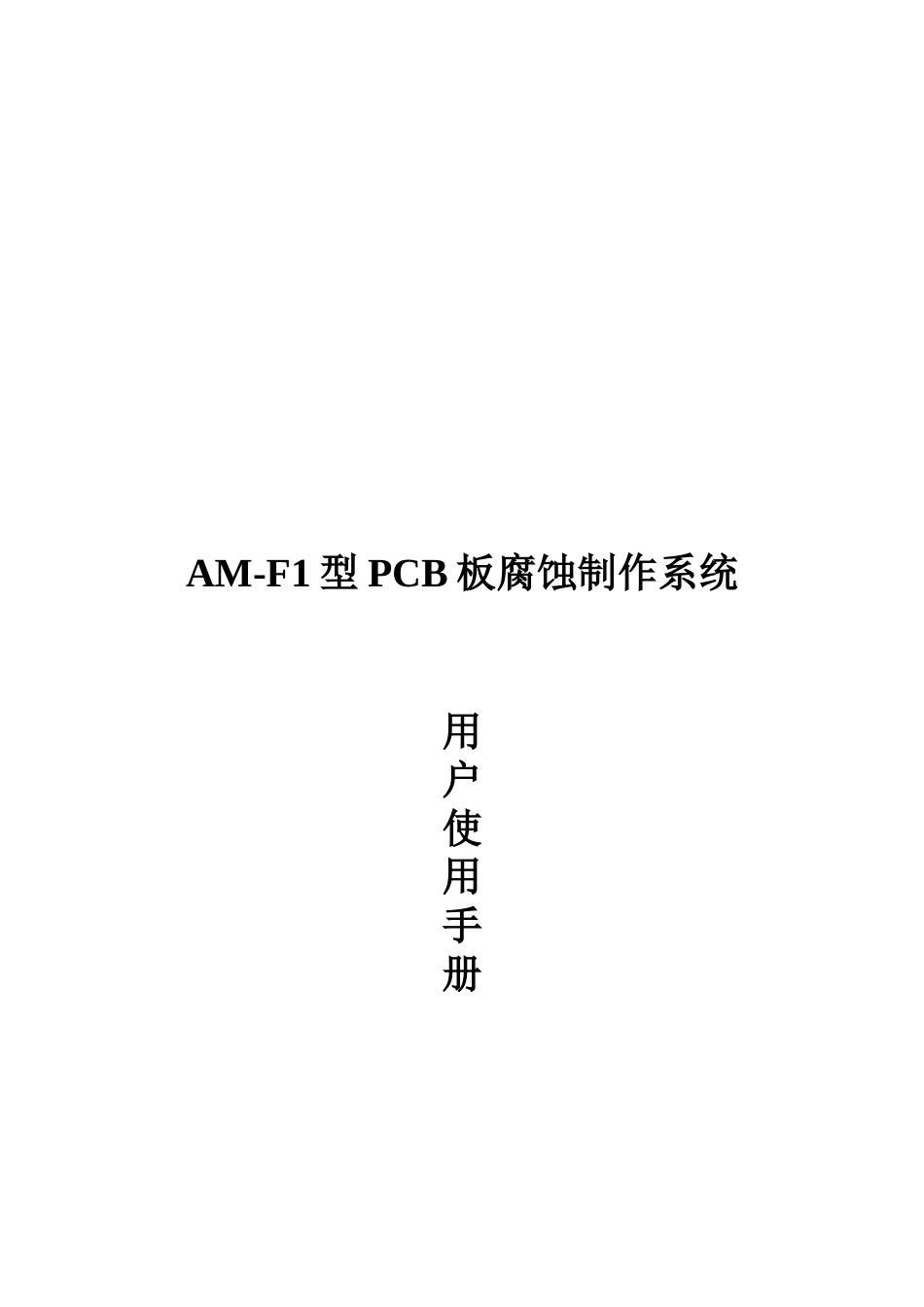

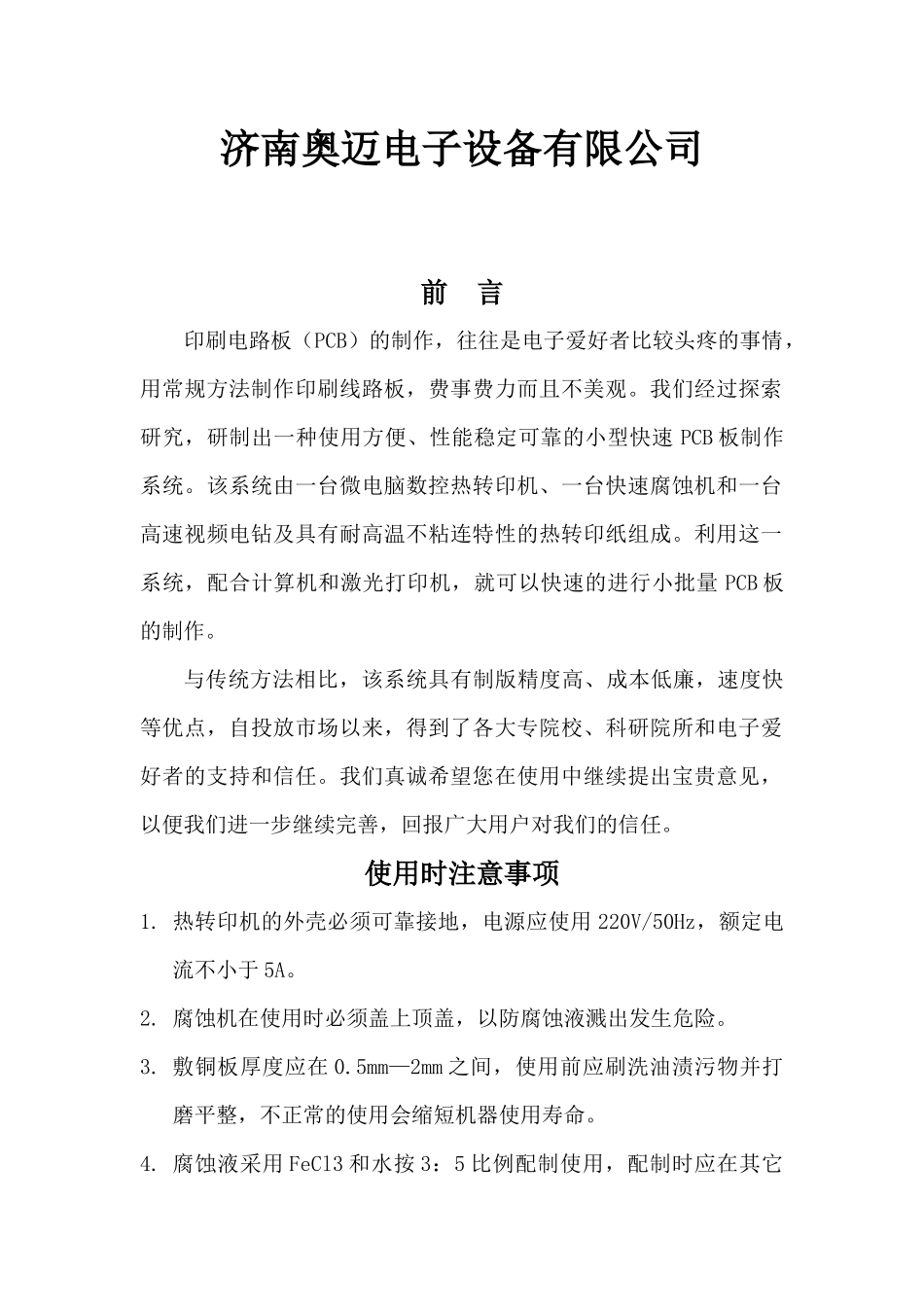

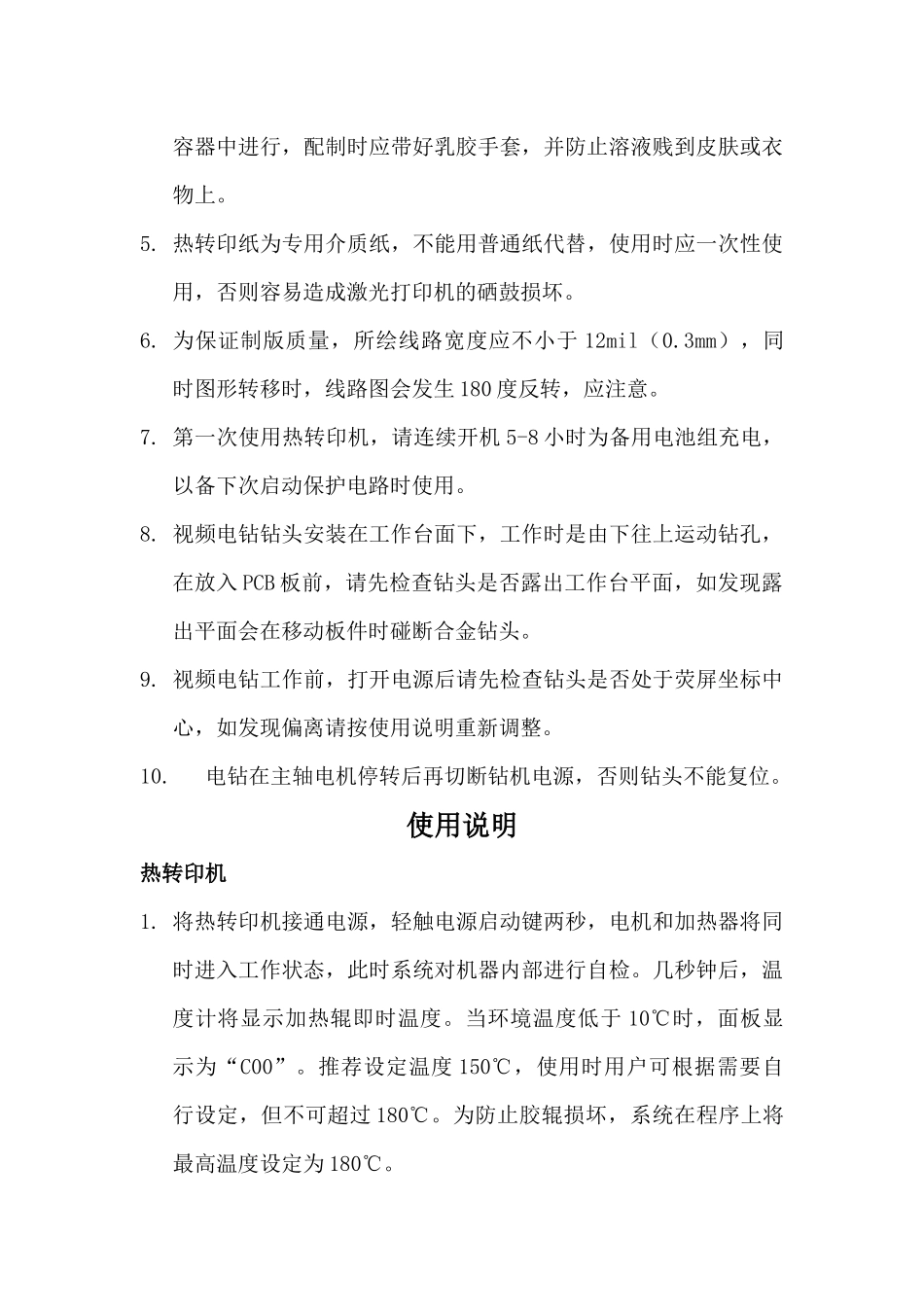

AM-F1 型 PCB 板腐蚀制作系统用户使用手册济南奥迈电子设备有限公司前 言印刷电路板（PCB）的制作，往往是电子爱好者比较头疼的事情，用常规方法制作印刷线路板，费事费力而且不美观。我们经过探索研究，研制出一种使用方便、性能稳定可靠的小型快速 PCB 板制作系统。该系统由一台微电脑数控热转印机、一台快速腐蚀机和一台高速视频电钻及具有耐高温不粘连特性的热转印纸组成。利用这一系统，配合计算机和激光打印机，就可以快速的进行小批量 PCB 板的制作。与传统方法相比，该系统具有制版精度高、成本低廉，速度快等优点，自投放市场以来，得到了各大专院校、科研院所和电子爱好者的支持和信任。我们真诚希望您在使用中继续提出宝贵意见，以便我们进一步继续完善，回报广大用户对我们的信任。使用时注意事项1. 热转印机的外壳必须可靠接地，电源应使用 220V/50Hz，额定电流不小于 5A。2. 腐蚀机在使用时必须盖上顶盖，以防腐蚀液溅出发生危险。3. 敷铜板厚度应在 0.5mm—2mm 之间，使用前应刷洗油渍污物并打磨平整，不正常的使用会缩短机器使用寿命。4. 腐蚀液采用 FeCl3 和水按 3：5 比例配制使用，配制时应在其它容器中进行，配制时应带好乳胶手套，并防止溶液贱到皮肤或衣物上。5. 热转印纸为专用介质纸，不能用普通纸代替，使用时应一次性使用，否则容易造成激光打印机的硒鼓损坏。6. 为保证制版质量，所绘线路宽度应不小于 12mil（0.3mm），同时图形转移时，线路图会发生 180 度反转，应注意。7. 第一次使用热转印机，请连续开机 5-8 小时为备用电池组充电，以备下次启动保护电路时使用。8. 视频电钻钻头安装在工作台面下，工作时是由下往上运动钻孔，在放入 PCB 板前，请先检查钻头是否露出工作台平面，如发现露出平面会在移动板件时碰断合金钻头。9. 视频电钻工作前，打开电源后请先检查钻头是否处于荧屏坐标中心，如发现偏离请按使用说明重新调整。10.电钻在主轴电机停转后再切断钻机电源，否则钻头不能复位。使用说明热转印机1. 将热转印机接通电源，轻触电源启动键两秒，电机和加热器将同时进入工作状态，此时系统对机器内部进行自检。几秒钟后，温度计将显示加热辊即时温度。当环境温度低于 10℃时，面板显示为“C00”。推荐设定温度 150℃，使用时用户可根据需要自行设定，但不可超过 180℃。为防止胶辊损坏，系统在程序上将最高温度设定为 180℃。2. 热转印机加热温度的设定：按下“温度设定...
