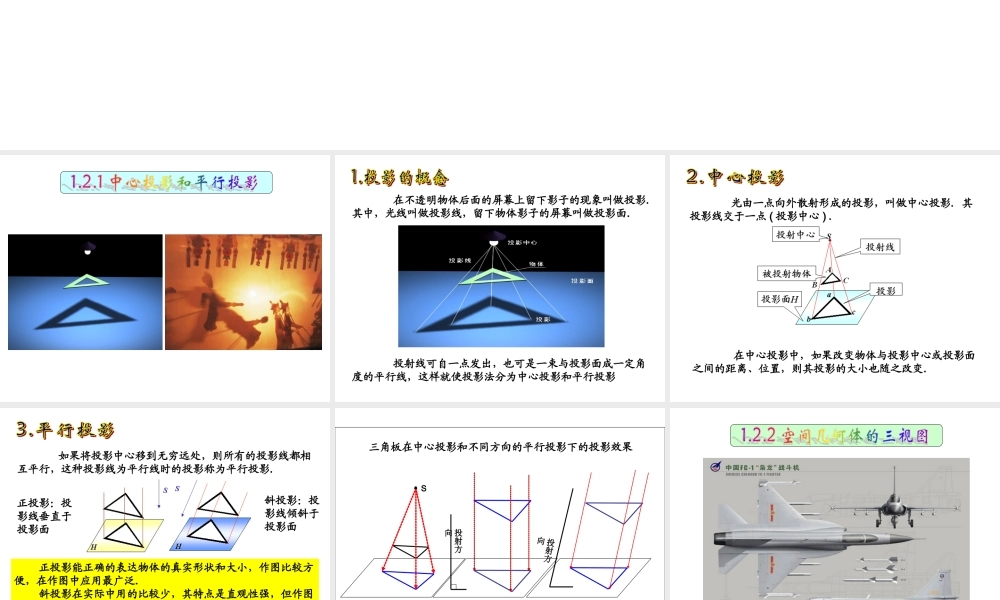

在不透明物体后面的屏幕上留下影子的现象叫做投影．其中，光线叫做投影线，留下物体影子的屏幕叫做投影面． 投射线可自一点发出，也可是一束与投影面成一定角度的平行线，这样就使投影法分为中心投影和平行投影 光由一点向外散射形成的投影，叫做中心投影．其投影线交于一点 ( 投影中心 ) ． 在中心投影中，如果改变物体与投影中心或投影面之间的距离、位置，则其投影的大小也随之改变． 如果将投影中心移到无穷远处，则所有的投影线都相互平行，这种投影线为平行线时的投影称为平行投影．斜投影：投影线倾斜于投影面正投影：投影线垂直于投影面 正投影能正确的表达物体的真实形状和大小，作图比较方便，在作图中应用最广泛． 斜投影在实际中用的比较少，其特点是直观性强，但作图比较麻烦，也不能反映物体的真实形状，在作图中只是作为一种辅助图样．S投射方向投射方向三角板在中心投影和不同方向的平行投影下的投影效果 物体上某一点与其投影面上的投影点的连线是平行的，则为平行投影，如果聚于一点，则为中心投影．1. 光线从几何体的前面向后面正投影所得到的投影图 叫做几何体的正视图 .2. 光线从几何体的左面向右面正投影所得到的投影图 叫做几何体侧视图 .3. 光线从几何体的上面向下面正投影所得到的投影图 叫做几何体的俯视图 .三视图 把一个空间几何体投影到一个平面上，可以获得一个平面图形．视图是指将物体按正投影向投影面投射所得到的图形 . 但只有一个平面图形难以把握几何体的全貌，因此我们需要从多个角度进行投影．俯视图正视图侧视图 根据长方体的模型，请您画出它们的三视图，并观察三种图形之间的关系． 一个几何体的正视图和侧视图的高度一样，俯视图和正视图的长度一样，侧视图和俯视图的宽度一样．俯视图正视图侧视图长度高度宽度长对正高平齐宽相等 圆柱侧俯请画出圆柱的三视图正侧正侧俯请您画出圆锥的三视图左俯请您画出圆台的三视图正侧俯正侧俯请您画出六棱柱的三视图请您画出六棱锥的三视图正侧俯正侧俯请您画出四棱台的三视图正侧俯请您画出球的三视图 如果要做一个水管的三叉接头，工人事先看到的不是图 1 ，而是图 2 ，然后根据这三个图形制造出水管接头 . 图 1三通水管图 2遮挡住看不见的线用虚线画出下面这个组合图形的三视图．(1) 四棱柱(2) 圆锥与半球组成的简单组合体(3) 四棱柱与球组成的简单组合体(4) 两个圆台组成的简单组合体5. 如图，已知几何体的三视图...
