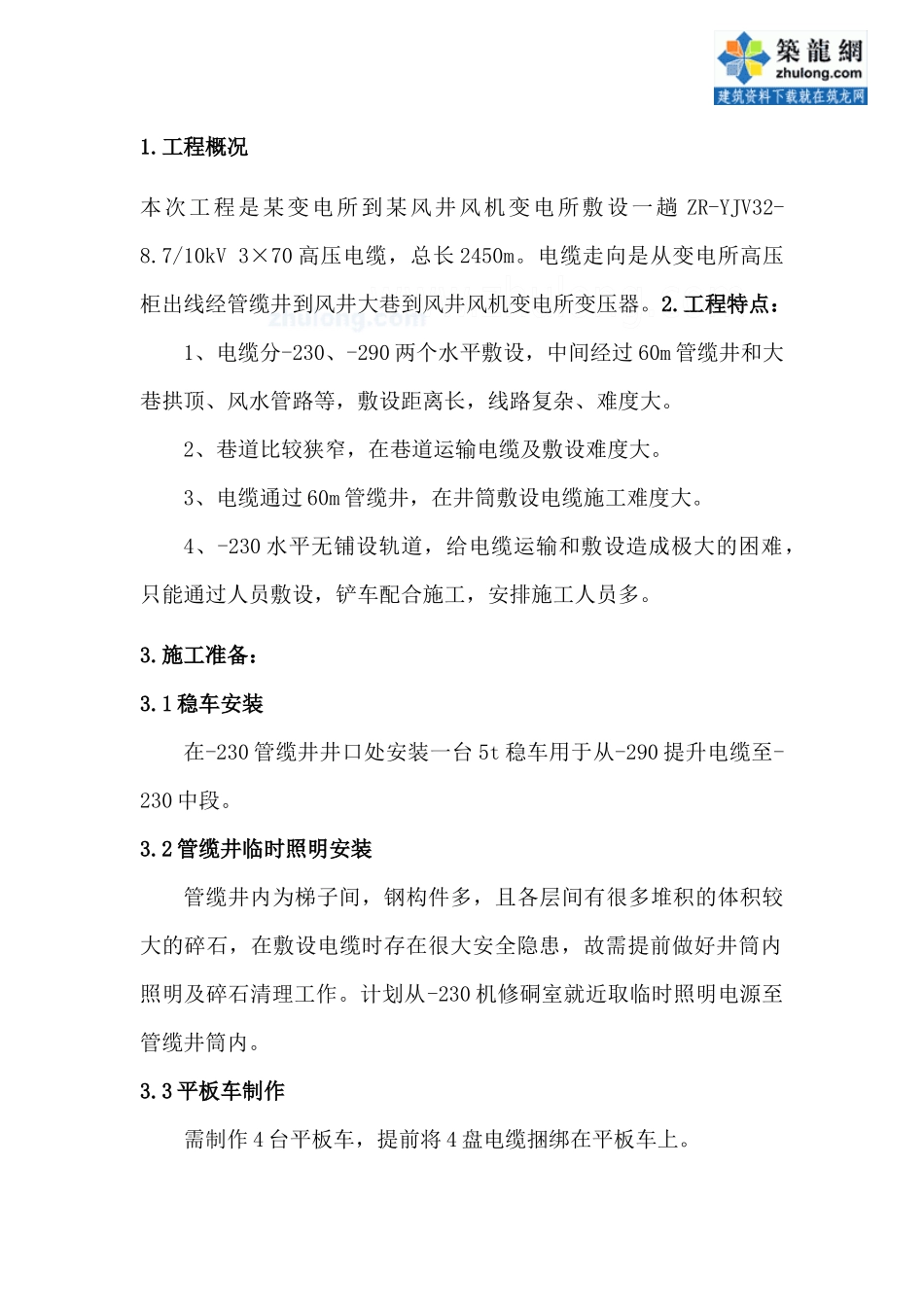

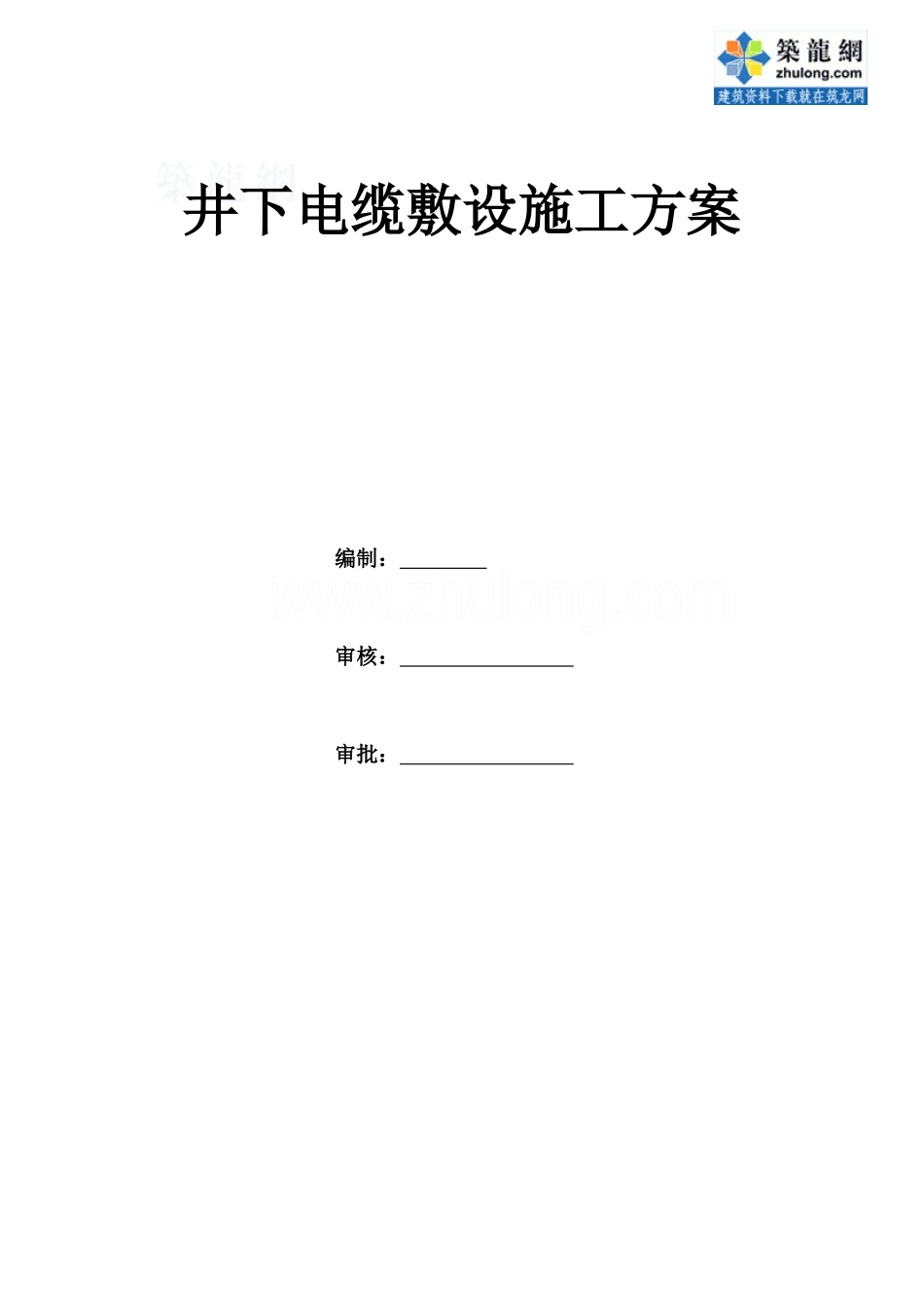

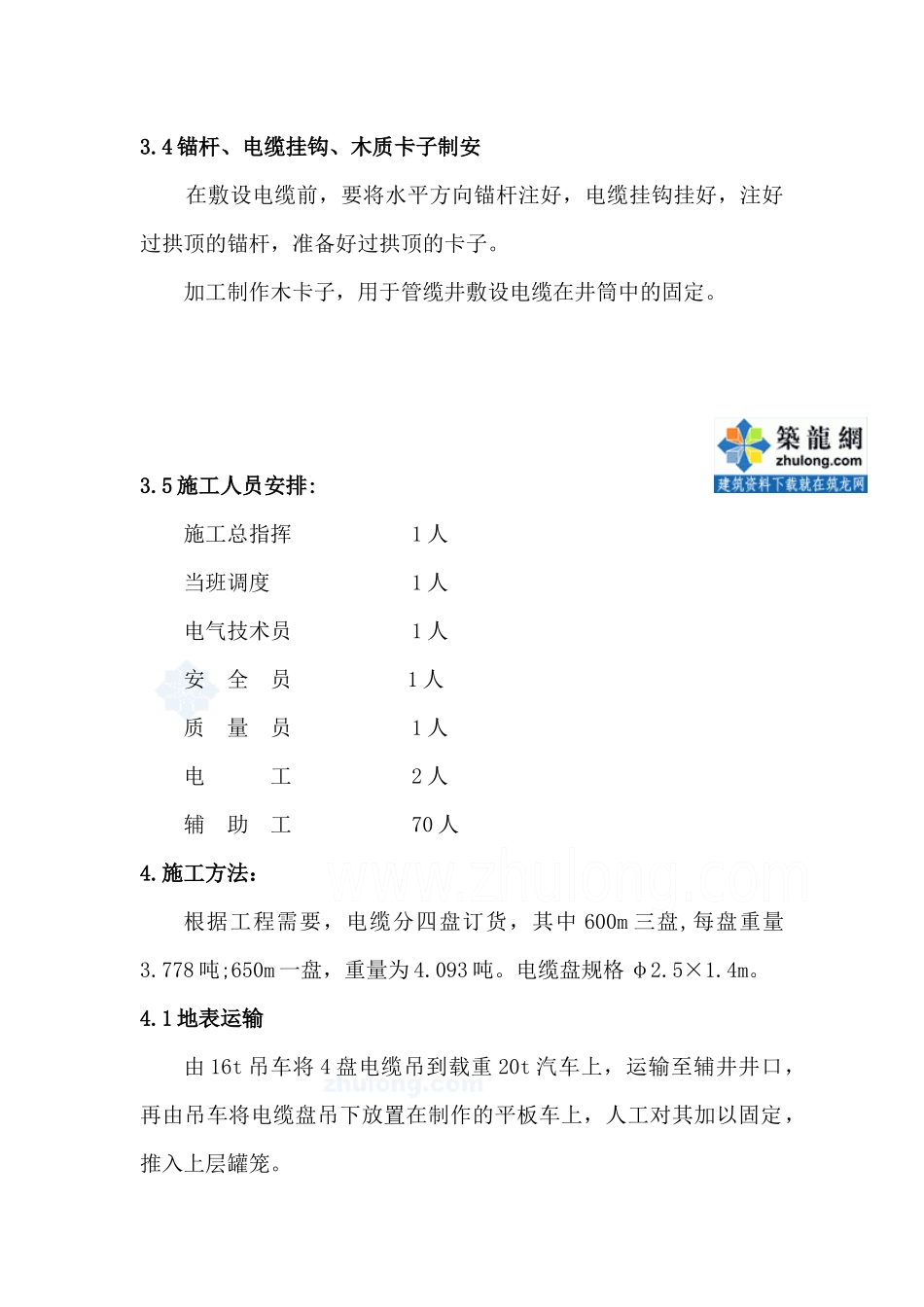

井下电缆敷设施工方案编制： 审核： 审批： 1.工程概况本次工程是某变电所到某风井风机变电所敷设一趟 ZR-YJV32-8.7/10kV 3×70 高压电缆，总长 2450m。电缆走向是从变电所高压柜出线经管缆井到风井大巷到风井风机变电所变压器。2.工程特点：1、电缆分-230、-290 两个水平敷设，中间经过 60m 管缆井和大巷拱顶、风水管路等，敷设距离长，线路复杂、难度大。2、巷道比较狭窄，在巷道运输电缆及敷设难度大。3、电缆通过 60m 管缆井，在井筒敷设电缆施工难度大。4、-230 水平无铺设轨道，给电缆运输和敷设造成极大的困难，只能通过人员敷设，铲车配合施工，安排施工人员多。3.施工准备：3.1 稳车安装在-230 管缆井井口处安装一台 5t 稳车用于从-290 提升电缆至-230 中段。3.2 管缆井临时照明安装管缆井内为梯子间，钢构件多，且各层间有很多堆积的体积较大的碎石，在敷设电缆时存在很大安全隐患，故需提前做好井筒内照明及碎石清理工作。计划从-230 机修硐室就近取临时照明电源至管缆井筒内。3.3 平板车制作需制作 4 台平板车，提前将 4 盘电缆捆绑在平板车上。3.4 锚杆、电缆挂钩、木质卡子制安 在敷设电缆前，要将水平方向锚杆注好，电缆挂钩挂好，注好过拱顶的锚杆，准备好过拱顶的卡子。加工制作木卡子，用于管缆井敷设电缆在井筒中的固定。3.5 施工人员安排:施工总指挥 1 人当班调度 1 人电气技术员 1 人安 全 员1 人质 量 员 1 人电 工 2 人辅 助 工 70 人4.施工方法：根据工程需要，电缆分四盘订货，其中 600m 三盘,每盘重量3.778 吨;650m 一盘，重量为 4.093 吨。电缆盘规格 φ2.5×1.4m。4.1 地表运输由 16t 吊车将 4 盘电缆吊到载重 20t 汽车上，运输至辅井井口，再由吊车将电缆盘吊下放置在制作的平板车上，人工对其加以固定，推入上层罐笼。 4.2 电缆下放电缆通过副井下放，副井罐笼上层管高 3m,宽 2 米，将电缆盘放置在平板车上，固定好后，推进罐笼上层罐，放好车档，将电缆盘板车在罐笼内固定稳妥后，通知信号工发出开车信号，下放到-230、-290 中段。-230 下放 600m 电缆两盘，650m 电缆一盘；-290 下放 600m 电缆一盘。4.3 巷道运输-290 中段放置一盘电缆，利用平板车将电缆盘从巷道内轨道推至管缆井附近。-230 中段，利用铲车将 650m、600m、600m 三盘电缆依次放置在距离南风井风机房配电室 650m、1250m、1850m 的位置。4.4 敷设方法先敷设-2...
