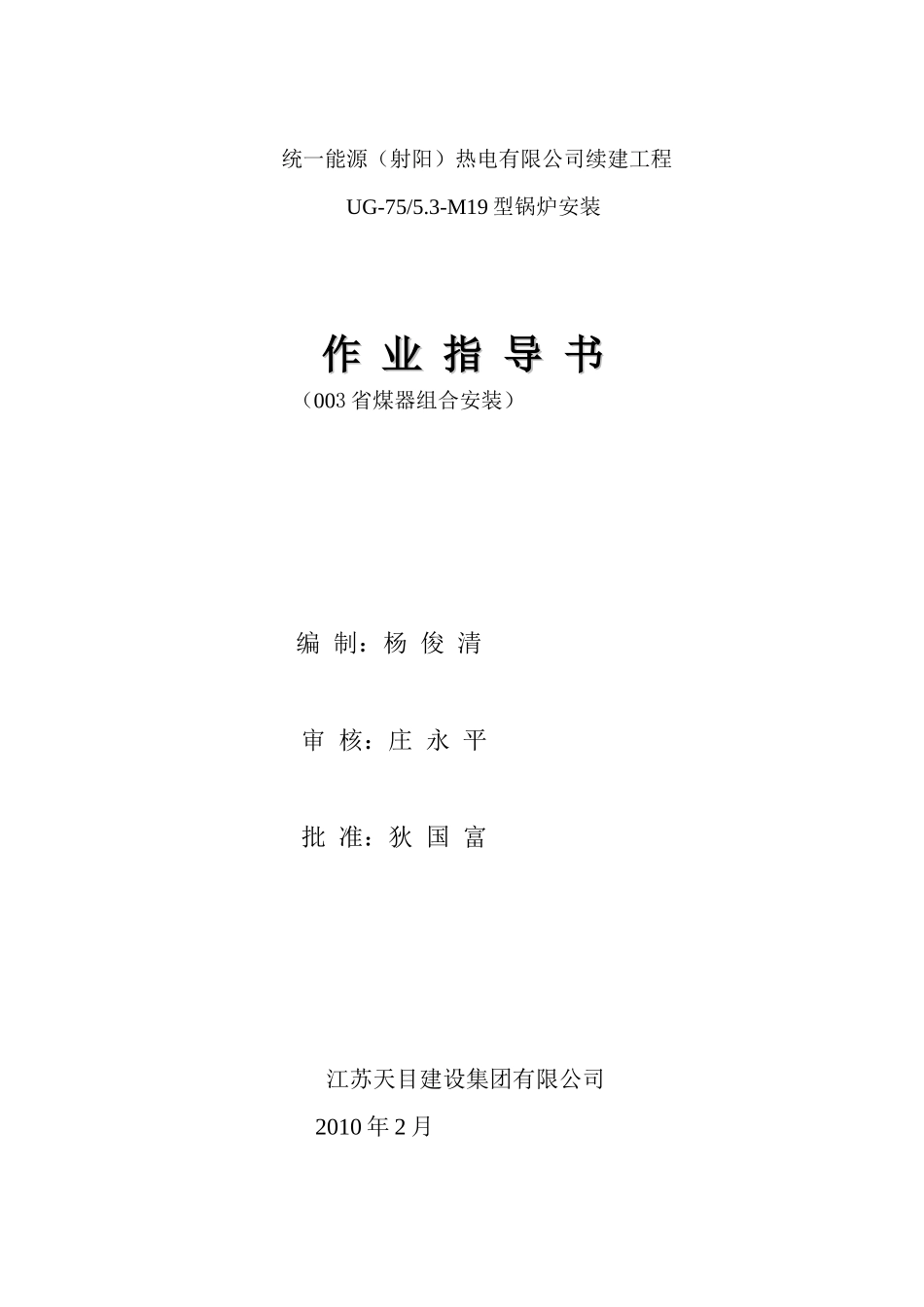

统一能源（射阳）热电有限公司续建工程UG-75/5.3-M19 型锅炉安装作 业 指 导 书作 业 指 导 书 （003 省煤器组合安装） 编 制：杨 俊 清 审 核：庄 永 平 批 准：狄 国 富江苏天目建设集团有限公司 2010 年 2 月省煤器组合安装作业指导书一、执行标准 1、《蒸汽锅炉安全技术监察规程》2、DL/T5047-95《电力建设施工及验收技术规范》篇3、电力建设施工安全规范4、DL/T869-2004《电力建设施工及验收技术规范》火力发电厂焊接篇二、概况 1、本台炉省煤器分上、下二级布置在尾部竖井烟道中，顺列布置 横向节距 40mm，均采用 φ32×4 钢管组成的省煤器. 2、每级省煤器设计有 54 片省煤器蛇形管,每片由 1 根蛇形管组成的组件，省煤器管材质为 20G/GB5310. 3、省煤器管束最上排装设防磨盖板,蛇形管弯头与四周墙壁间装设防磨装置. 4、省煤器固定支架标高分别为上级 16435mm,下级为 13860mm.三、安装前准备工作 1、全面检查省煤器各零部件的数量和质量应符合规范和图纸要求. 2、安装前逐根进行通球试验,应符合规范要求,通球用钢球,直径为 φ18mm 并要求用压缩空气吹扫. 3、钢结构上平台扶梯要求畅通. 4、按要求将省煤器集箱和蛇形管清理干净,并将对接焊口两端按要求 打磨. 5、准备好吊装和安装时应用的机械和工具,(25T 吊机一台,2T 葫芦 2 只, 小型工具 1 套,氩弧焊焊接工具 2 套,气割工具 1 套,角向磨光机 2 台, 水平管 1 根,千斤顶 2 只等.) 6、安装人员分工明确和齐全.(起重工 2 名,吊机司机 1 名,安装钳工 4 名，辅助工 6 人) 7、尾部烟道四周护板在省煤器蛇形管吊装前应安装焊接结束.四、安装步骤和方法 1、先将最下级省煤器蛇形(54 片)用 25T 吊机从炉后预留孔中逐根吊入 固定支架上，并用铅丝固定，每片蛇形管重约 357kg. 2、用以上相同方法和步骤将下级和上级省煤器蛇形管分别吊入支架上固定. 3、按图将省煤器集箱就位和找正并验收合格. 4、逐片对接焊口后焊接,管口对接应用专用夹具进行找正,其焊口的错边 和间隙等应符合规范要求. 5、上、下 2 组和中间短管全部按要求焊接后,应进行全面检查校正,再将各组焊接固定. 6、焊接由 2 名高压焊工同时进行,安装一片焊接一片,焊接技术要求应执行受 热面管组合焊接作业指导书和规范中细则. 7、省煤器蛇形管焊接和找正工作结束后,安装省煤器防磨罩,应符合图纸求.五、省煤器组合安装质量标准检 查 项 目...
