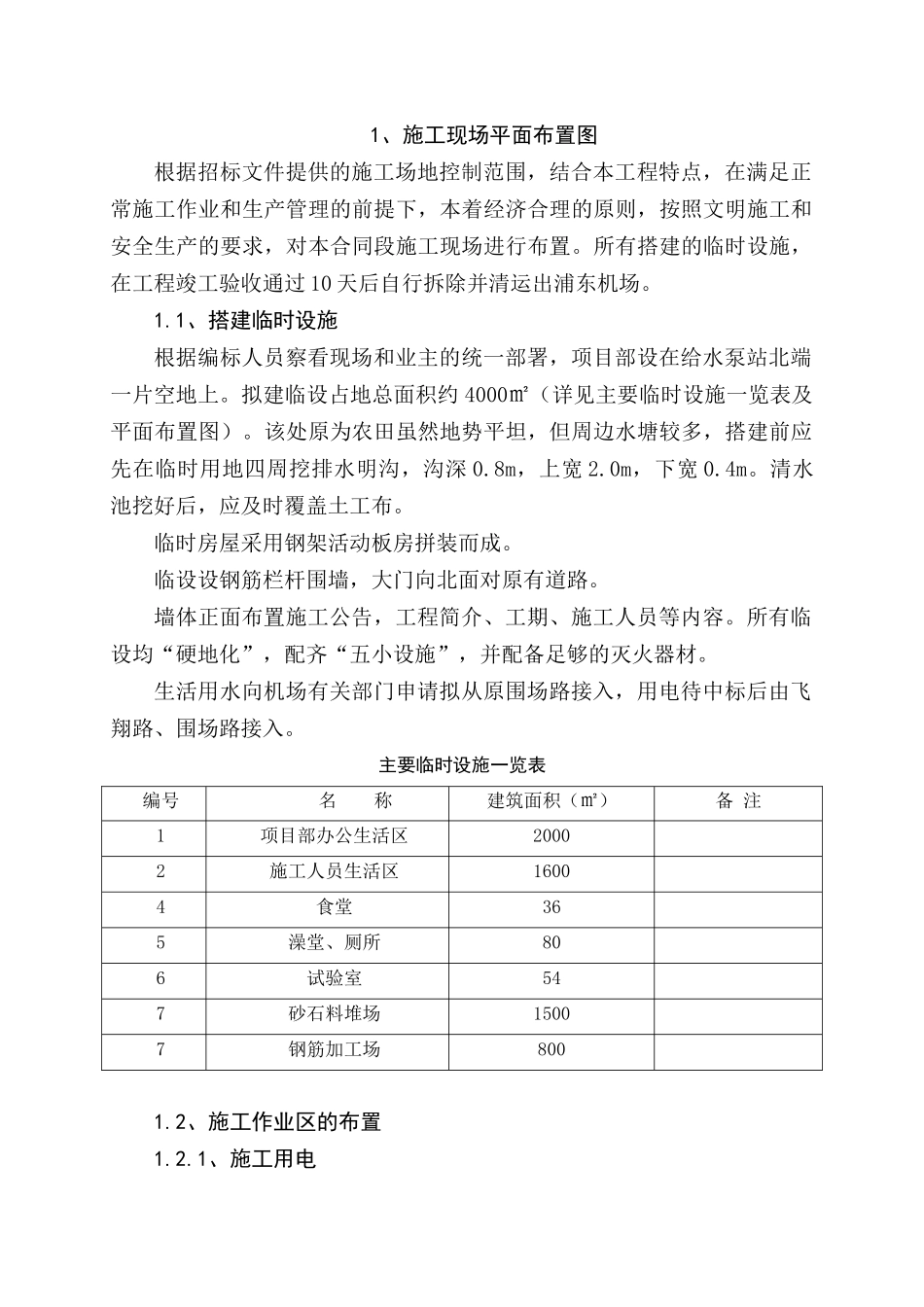

1、施工现场平面布置图根据招标文件提供的施工场地控制范围，结合本工程特点，在满足正常施工作业和生产管理的前提下，本着经济合理的原则，按照文明施工和安全生产的要求，对本合同段施工现场进行布置。所有搭建的临时设施，在工程竣工验收通过 10 天后自行拆除并清运出浦东机场。1.1、搭建临时设施根据编标人员察看现场和业主的统一部署，项目部设在给水泵站北端一片空地上。拟建临设占地总面积约 4000㎡（详见主要临时设施一览表及平面布置图）。该处原为农田虽然地势平坦，但周边水塘较多，搭建前应先在临时用地四周挖排水明沟，沟深 0.8m，上宽 2.0m，下宽 0.4m。清水池挖好后，应及时覆盖土工布。临时房屋采用钢架活动板房拼装而成。临设设钢筋栏杆围墙，大门向北面对原有道路。墙体正面布置施工公告，工程简介、工期、施工人员等内容。所有临设均“硬地化”，配齐“五小设施”，并配备足够的灭火器材。生活用水向机场有关部门申请拟从原围场路接入，用电待中标后由飞翔路、围场路接入。主要临时设施一览表编号名 称建筑面积（㎡）备 注1项目部办公生活区20002施工人员生活区16004食堂365澡堂、厕所806试验室547砂石料堆场15007钢筋加工场8001.2、施工作业区的布置1.2.1、施工用电临时用电从业主提供的施工变压器 400K 搭线。1.2.2、施工用水由围场路采用 2 寸钢管接到现场，分一路至生活区。1.2.3、施工道路施工进出道路为：塘下路←→围场河路←→施工现场。车辆进出场、外弃淤泥及外借土时，可借用现有道路。利用现有道路时，必须事先对现有道路的路况及桥梁的载重量进行调查，并负责进出场道路的保护、保洁工作，施工期间每天排人对道路进行清扫，并自始至终保证道路的畅通，若有损坏，必须及时按原状修复。考虑到围场河路正在拓宽施工，要做部分施工便道，施工便道路面必须进行硬化，并做好临时清水池的修建，确保道路畅通和现场排水畅通。便道宽度拟修建 7.0m，二侧挖临时清水池，道路基础采用 20cm 厚手摆石，30cm 厚山皮石面层进行硬化，以保证雨天情况下车辆通行，在与排水沟交叉时采用过路涵管。工程完工通过竣工验收后需对临时施工道路等进行拆除，并外运建筑垃圾。１.2.4、场地排水在泵站及生活区设置一条外围排水沟，断面形式为深度 1.5 米的土明沟、底宽 1 米，二侧按 1：1 放坡；用竹篱笆护坡，并加铺土工布。将水经积水井沉淀后排至围场河内。排水沟挖好后为了防止边坡失稳和冲刷，在沟底填充一定量的...
