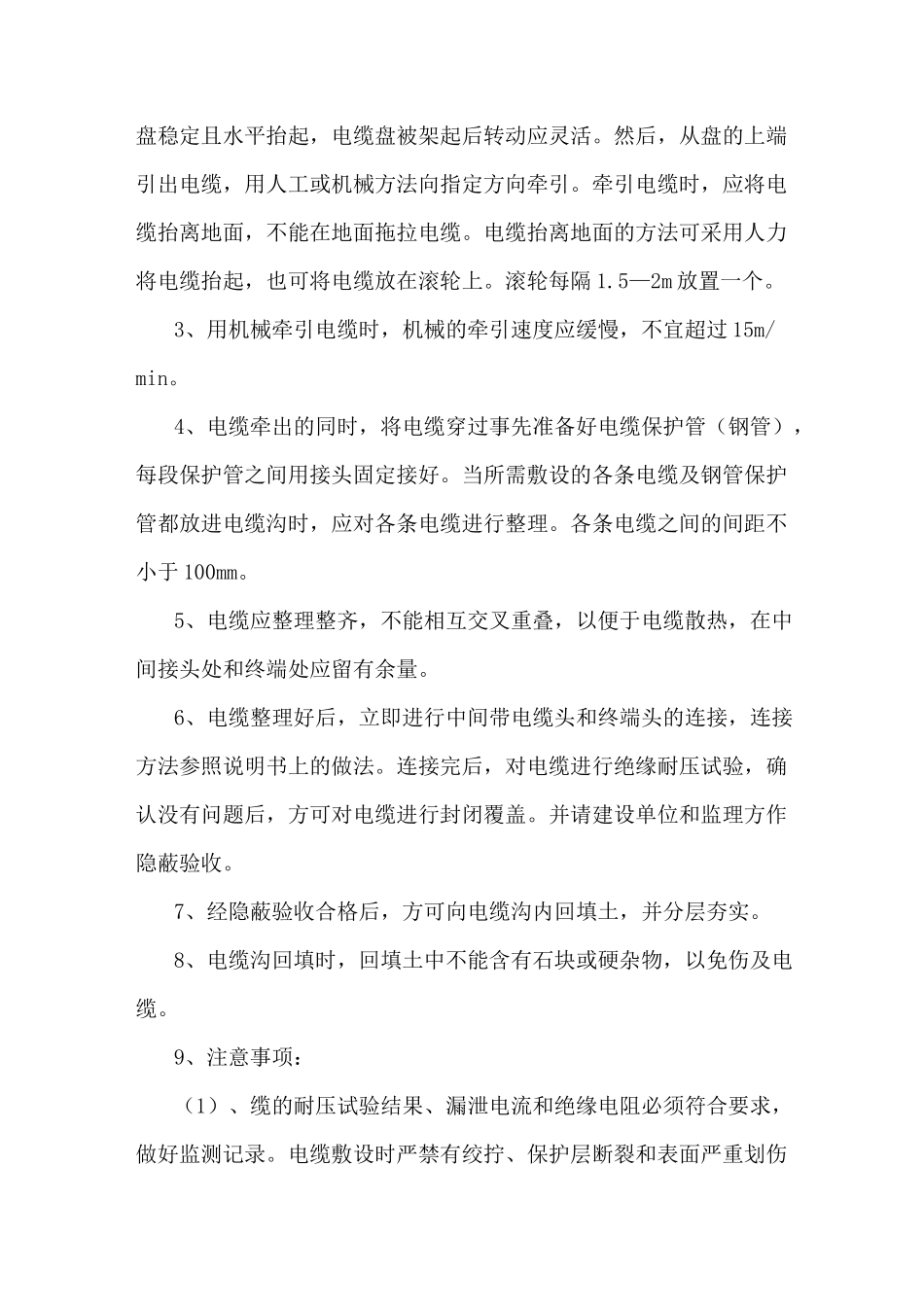

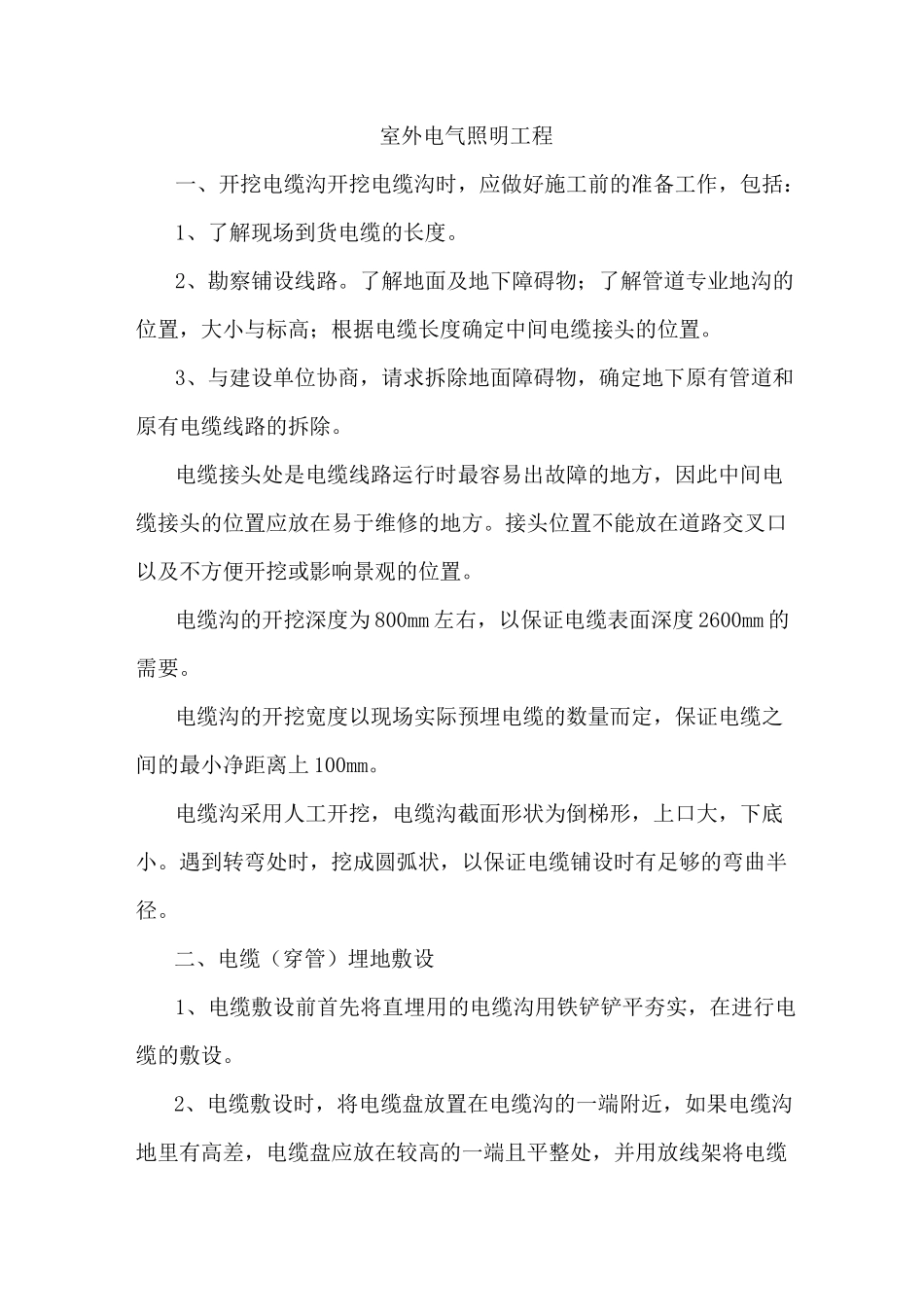

室外电气照明工程一、开挖电缆沟开挖电缆沟时，应做好施工前的准备工作，包括：1、了解现场到货电缆的长度。2、勘察铺设线路。了解地面及地下障碍物；了解管道专业地沟的位置，大小与标高；根据电缆长度确定中间电缆接头的位置。3、与建设单位协商，请求拆除地面障碍物，确定地下原有管道和原有电缆线路的拆除。电缆接头处是电缆线路运行时最容易出故障的地方，因此中间电缆接头的位置应放在易于维修的地方。接头位置不能放在道路交叉口以及不方便开挖或影响景观的位置。电缆沟的开挖深度为 800mm 左右，以保证电缆表面深度 2600mm 的需要。电缆沟的开挖宽度以现场实际预埋电缆的数量而定，保证电缆之间的最小净距离上 100mm。电缆沟采用人工开挖，电缆沟截面形状为倒梯形，上口大，下底小。遇到转弯处时，挖成圆弧状，以保证电缆铺设时有足够的弯曲半径。二、电缆（穿管）埋地敷设1、电缆敷设前首先将直埋用的电缆沟用铁铲铲平夯实，在进行电缆的敷设。2、电缆敷设时，将电缆盘放置在电缆沟的一端附近，如果电缆沟地里有高差，电缆盘应放在较高的一端且平整处，并用放线架将电缆盘稳定且水平抬起，电缆盘被架起后转动应灵活。然后，从盘的上端引出电缆，用人工或机械方法向指定方向牵引。牵引电缆时，应将电缆抬离地面，不能在地面拖拉电缆。电缆抬离地面的方法可采用人力将电缆抬起，也可将电缆放在滚轮上。滚轮每隔 1.5—2m 放置一个。3、用机械牵引电缆时，机械的牵引速度应缓慢，不宜超过 15m/min。4、电缆牵出的同时，将电缆穿过事先准备好电缆保护管（钢管），每段保护管之间用接头固定接好。当所需敷设的各条电缆及钢管保护管都放进电缆沟时，应对各条电缆进行整理。各条电缆之间的间距不小于 100mm。5、电缆应整理整齐，不能相互交叉重叠，以便于电缆散热，在中间接头处和终端处应留有余量。6、电缆整理好后，立即进行中间带电缆头和终端头的连接，连接方法参照说明书上的做法。连接完后，对电缆进行绝缘耐压试验，确认没有问题后，方可对电缆进行封闭覆盖。并请建设单位和监理方作隐蔽验收。7、经隐蔽验收合格后，方可向电缆沟内回填土，并分层夯实。8、电缆沟回填时，回填土中不能含有石块或硬杂物，以免伤及电缆。9、注意事项：（1）、缆的耐压试验结果、漏泄电流和绝缘电阻必须符合要求，做好监测记录。电缆敷设时严禁有绞拧、保护层断裂和表面严重划伤等缺陷。电缆终端头和电缆接头的制作、安装必须封闭严密，防潮涂料涂刷...
