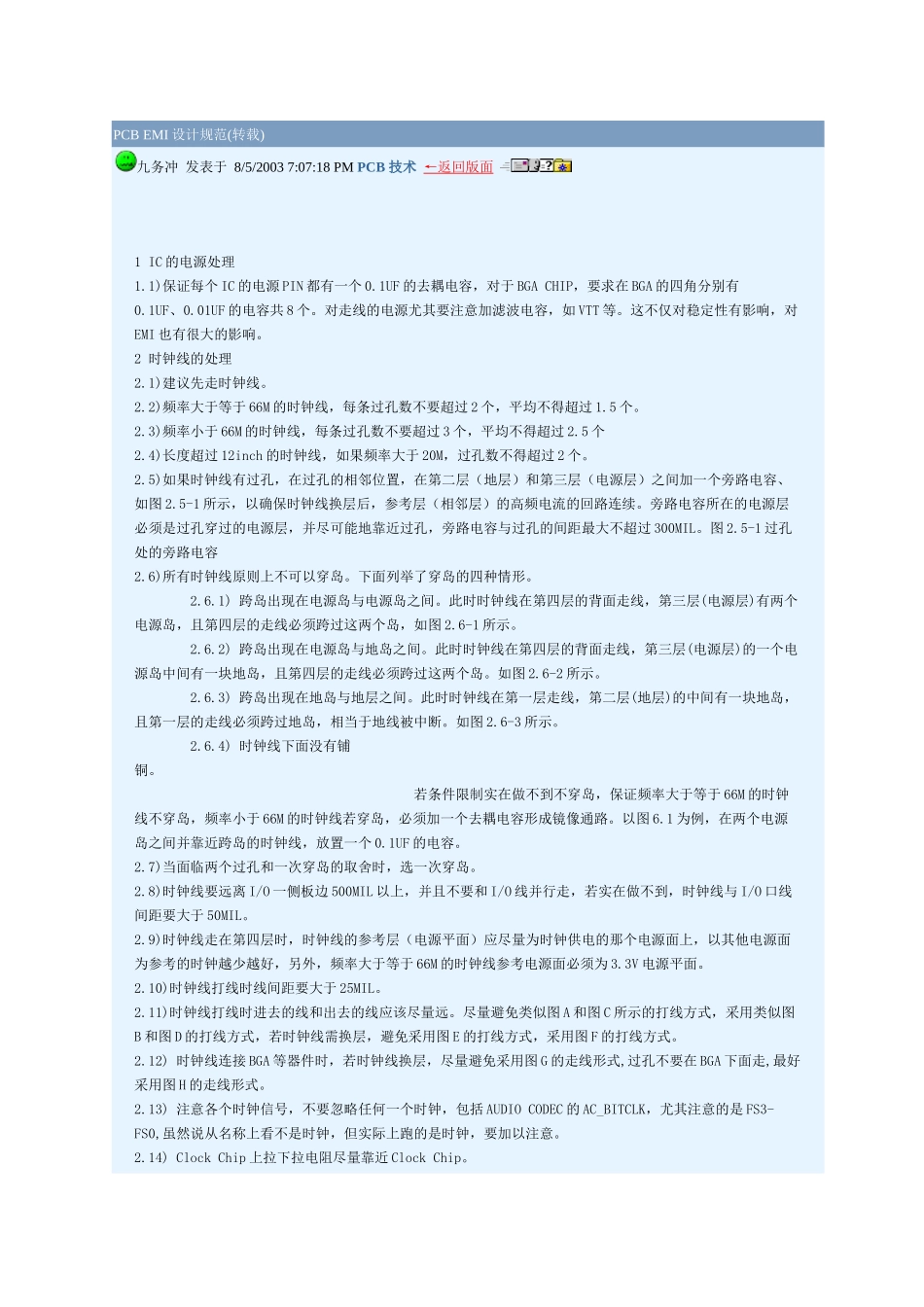

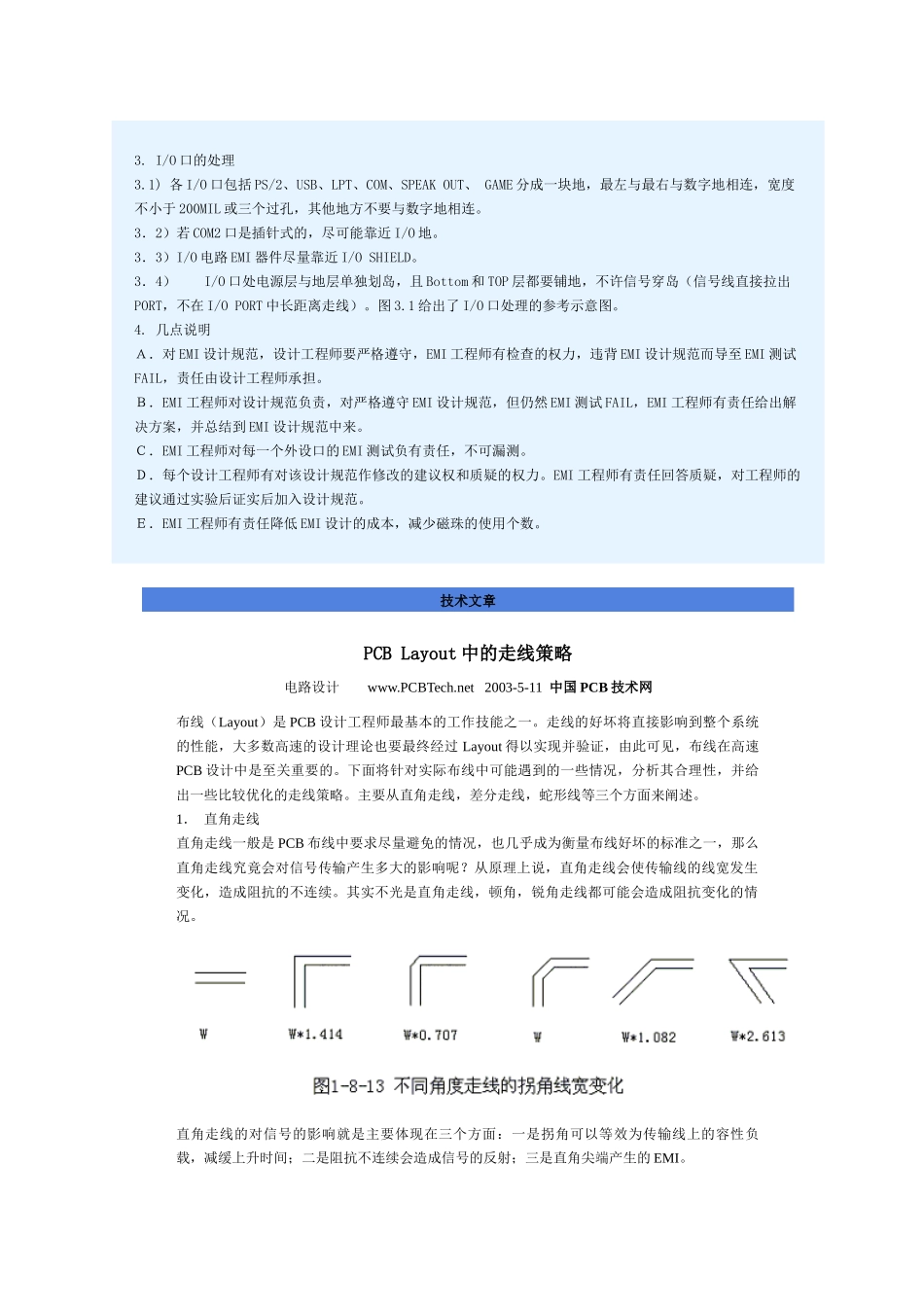

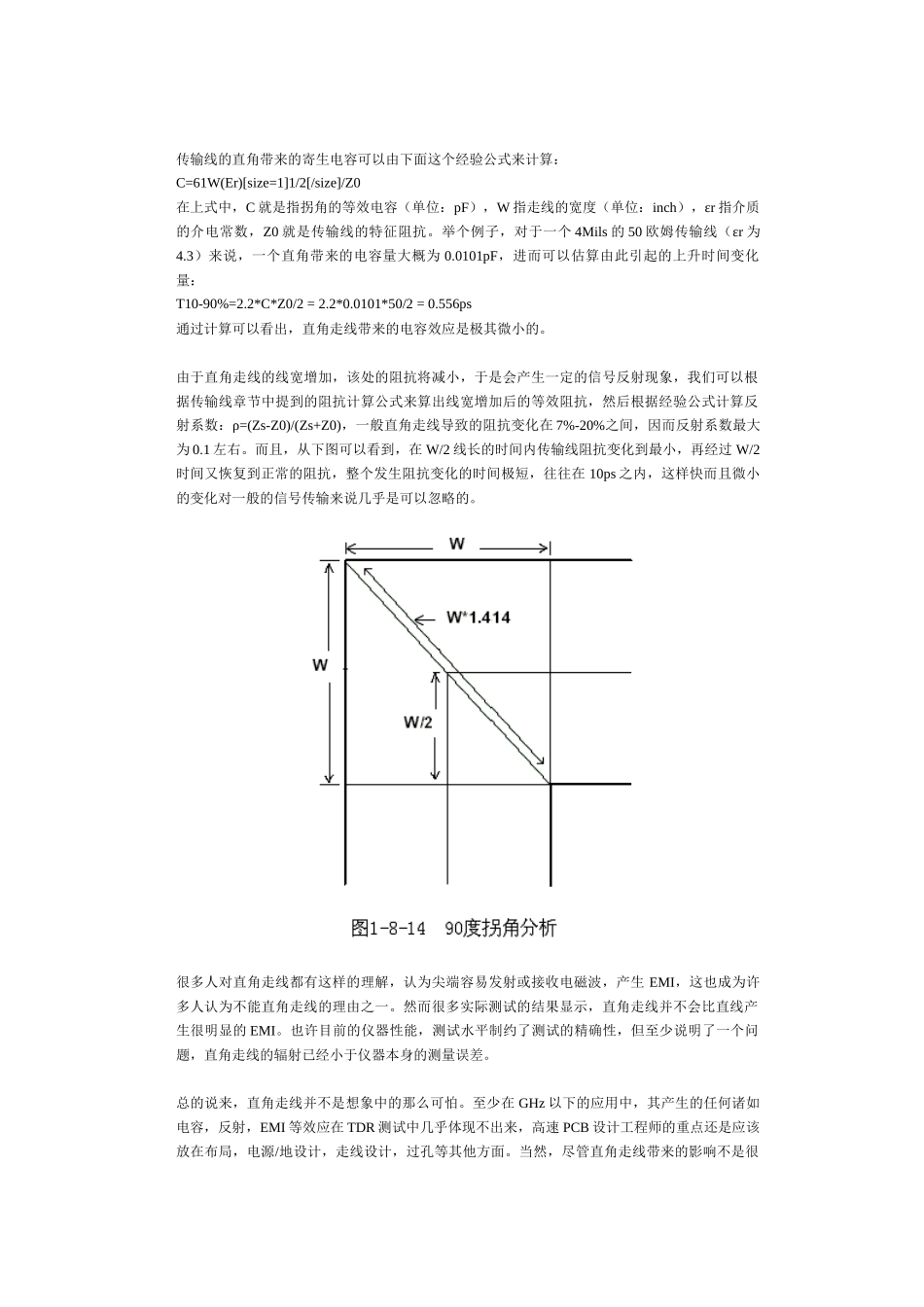

PCB EMI 设计规范(转载)九务冲 发表于 8/5/2003 7:07:18 PM PCB 技术 ←返回版面 1 IC 的电源处理1.1)保证每个 IC 的电源 PIN 都有一个 0.1UF 的去耦电容，对于 BGA CHIP，要求在 BGA 的四角分别有0.1UF、0.01UF 的电容共 8 个。对走线的电源尤其要注意加滤波电容，如 VTT 等。这不仅对稳定性有影响，对EMI 也有很大的影响。2 时钟线的处理2.1)建议先走时钟线。2.2)频率大于等于 66M 的时钟线，每条过孔数不要超过 2 个，平均不得超过 1.5 个。2.3)频率小于 66M 的时钟线，每条过孔数不要超过 3 个，平均不得超过 2.5 个2.4)长度超过 12inch 的时钟线，如果频率大于 20M，过孔数不得超过 2 个。2.5)如果时钟线有过孔，在过孔的相邻位置，在第二层（地层）和第三层（电源层）之间加一个旁路电容、如图 2.5-1 所示，以确保时钟线换层后，参考层（相邻层）的高频电流的回路连续。旁路电容所在的电源层必须是过孔穿过的电源层，并尽可能地靠近过孔，旁路电容与过孔的间距最大不超过 300MIL。图 2.5-1 过孔处的旁路电容2.6)所有时钟线原则上不可以穿岛。下面列举了穿岛的四种情形。 2.6.1) 跨岛出现在电源岛与电源岛之间。此时时钟线在第四层的背面走线，第三层(电源层)有两个电源岛，且第四层的走线必须跨过这两个岛，如图 2.6-1 所示。 2.6.2) 跨岛出现在电源岛与地岛之间。此时时钟线在第四层的背面走线，第三层(电源层)的一个电源岛中间有一块地岛，且第四层的走线必须跨过这两个岛。如图 2.6-2 所示。 2.6.3) 跨岛出现在地岛与地层之间。此时时钟线在第一层走线，第二层(地层)的中间有一块地岛，且第一层的走线必须跨过地岛，相当于地线被中断。如图 2.6-3 所示。 2.6.4) 时钟线下面没有铺铜。 若条件限制实在做不到不穿岛，保证频率大于等于 66M 的时钟线不穿岛，频率小于 66M 的时钟线若穿岛，必须加一个去耦电容形成镜像通路。以图 6.1 为例，在两个电源岛之间并靠近跨岛的时钟线，放置一个 0.1UF 的电容。2.7)当面临两个过孔和一次穿岛的取舍时，选一次穿岛。2.8)时钟线要远离 I/O 一侧板边 500MIL 以上，并且不要和 I/O 线并行走，若实在做不到，时钟线与 I/O 口线间距要大于 50MIL。2.9)时钟线走在第四层时，时钟线的参考层（电源平面）应尽量为时钟供电的那个电源面上，以其他电源面为参考的时钟越少越好，另外，频率大于等于 66M 的时钟线参考电源...
