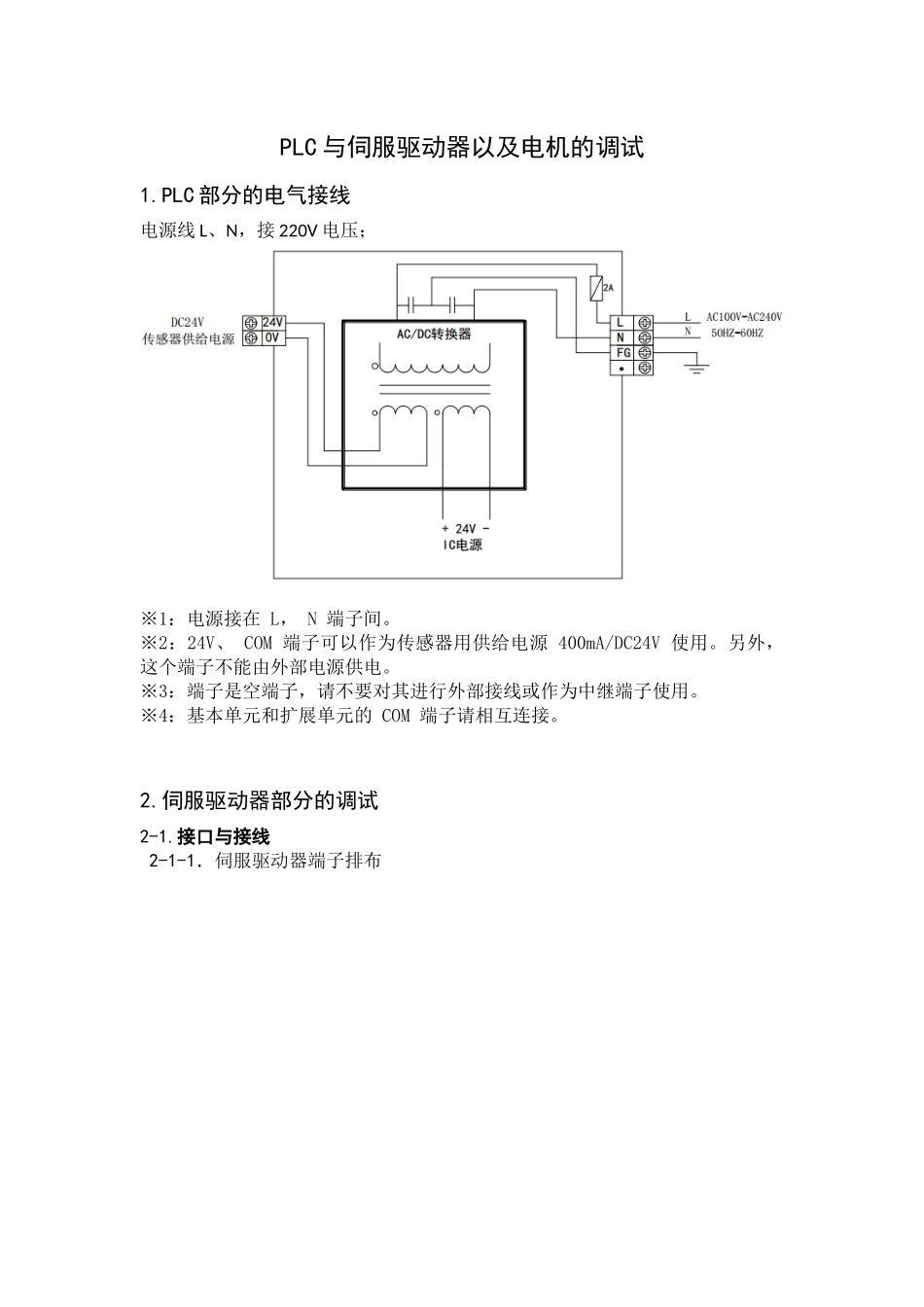

PLC与伺服驱动器以及电机的调试1
PLC部分的电气接线电源线L、N,接220V电压;※1:电源接在L,N端子间
※2:24V、COM端子可以作为传感器用供给电源400mA/DC24V使用
另外,这个端子不能由外部电源供电
※3:端子是空端子,请不要对其进行外部接线或作为中继端子使用
※4:基本单元和扩展单元的COM端子请相互连接
伺服驱动器部分的调试2-1
接口与接线2-1-1.伺服驱动器端子排布2-1-2
信号端子分类及其功能编号名称功能接线1P-脉冲输入PLC脉冲输出短2P+24V集电极开路接入+24V3D-方向输入PLC输出端4D+24V集电极开路接入+24V2-1-3
主电路端子及说明2-1-4

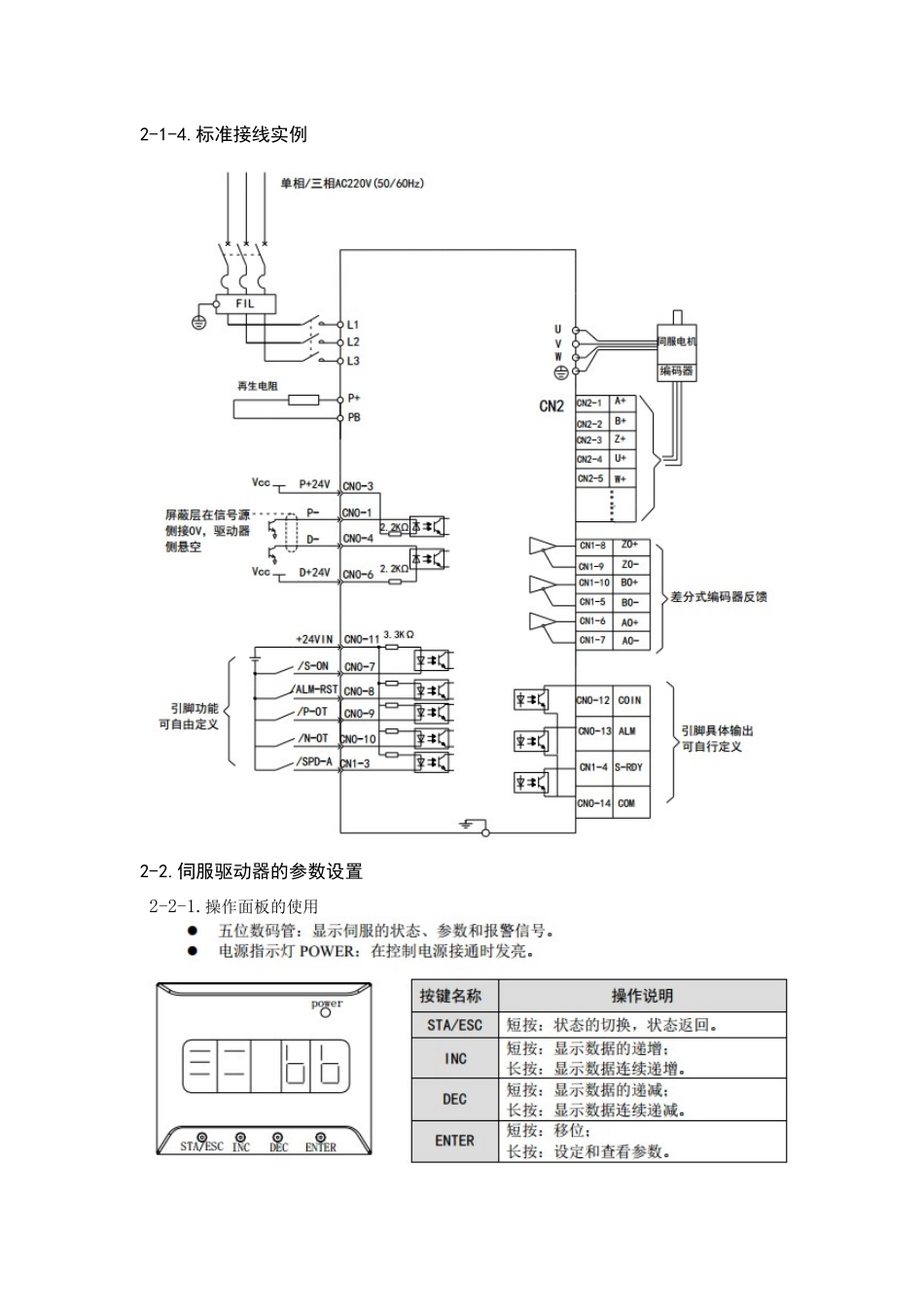

标准接线实例2-2
伺服驱动器的参数设置2-2-1
操作面板的使用通过对面板操作器的基本状态进行切换,可进行运行状态的显示、参数的设定、辅助功能运行、报警状态等操作
按STATUS/ESC键后,各状态按下图显示的顺序依次切换
※状态:bb表示伺服系统处于空闲状态;run表示伺服系统处于运行状态
※参数设定PX-XX:第一个X表示组号,后面两个X表示该组下的参数序号
※监视状态U-XX:XX表示监控参数序号;※辅助功能FX-XX:第一个X表示组号,后面两个X表示该组下的参数序号;※报警状态E-XXX:XXX表示报警序号
控制模式的选择2-2-3
基本功能的设定2-2-4
参数设定举例举例设置参数P3-09的内容由2000变更为3000时的操作步骤
按下STATUS/ESC键,切换到参数设定状态,按ENTER键进入该状态
此时,左数第2个数码管闪烁,按INC键或DEC键修改组号,将其改为3,短按ENTER键确认
此时,右数两个数码管闪烁,按INC键、DEC键或ENTER键选择序号9,长按ENTER键确认
此时,显示P3-09里的数据,最低位“0
