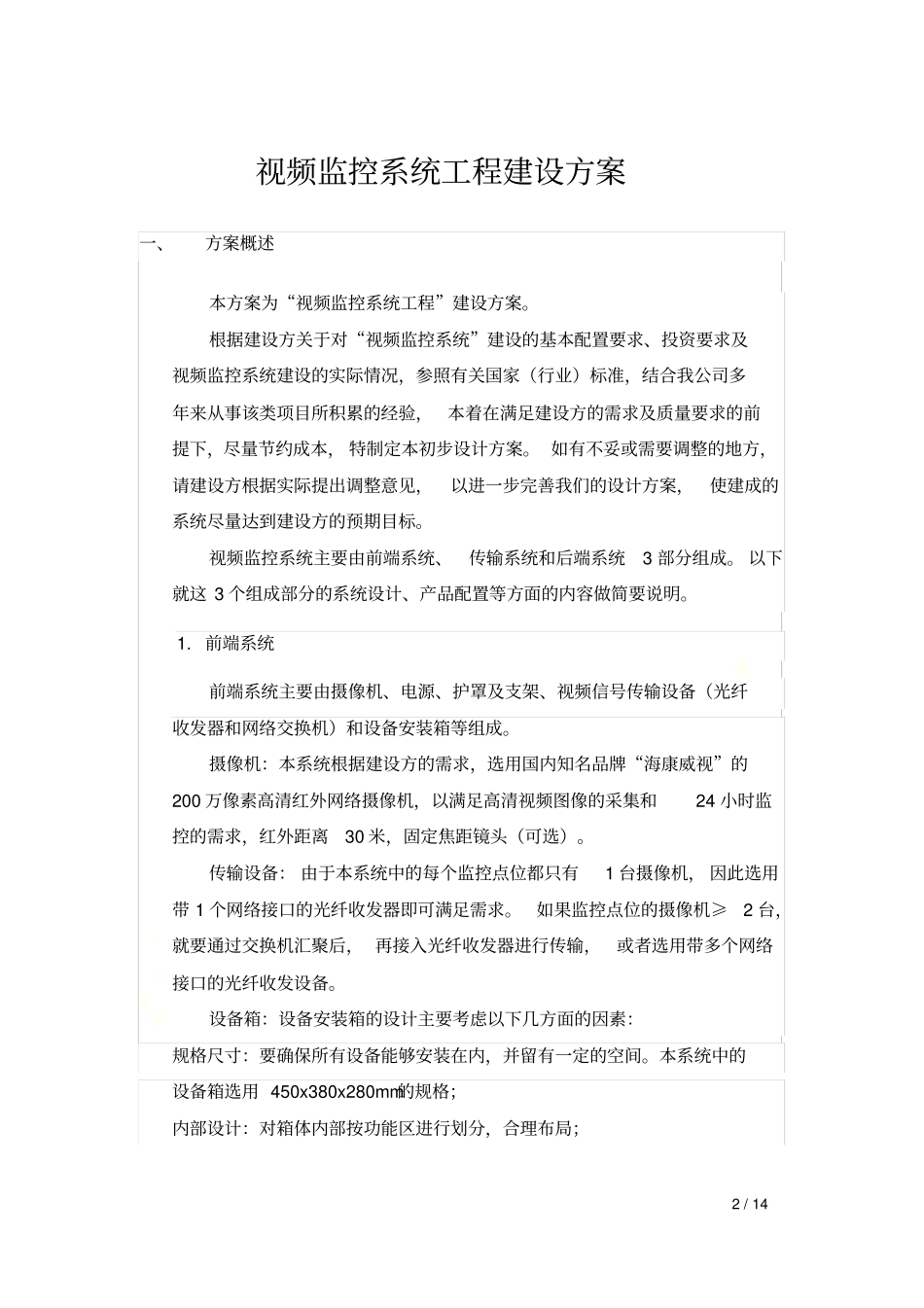

农村视频监控方案说明 2 / 14 视频监控系统工程建设方案一、方案概述本方案为“视频监控系统工程”建设方案。根据建设方关于对“视频监控系统”建设的基本配置要求、投资要求及视频监控系统建设的实际情况，参照有关国家（行业）标准，结合我公司多年来从事该类项目所积累的经验，本着在满足建设方的需求及质量要求的前提下，尽量节约成本， 特制定本初步设计方案。 如有不妥或需要调整的地方，请建设方根据实际提出调整意见，以进一步完善我们的设计方案，使建成的系统尽量达到建设方的预期目标。视频监控系统主要由前端系统、传输系统和后端系统3 部分组成。 以下就这 3 个组成部分的系统设计、产品配置等方面的内容做简要说明。1. 前端系统前端系统主要由摄像机、电源、护罩及支架、视频信号传输设备（光纤收发器和网络交换机）和设备安装箱等组成。摄像机：本系统根据建设方的需求，选用国内知名品牌“海康威视”的200 万像素高清红外网络摄像机，以满足高清视频图像的采集和24 小时监控的需求，红外距离30 米，固定焦距镜头（可选）。传输设备： 由于本系统中的每个监控点位都只有1 台摄像机， 因此选用带 1 个网络接口的光纤收发器即可满足需求。如果监控点位的摄像机≥2 台，就要通过交换机汇聚后， 再接入光纤收发器进行传输，或者选用带多个网络接口的光纤收发设备。设备箱：设备安装箱的设计主要考虑以下几方面的因素：规格尺寸：要确保所有设备能够安装在内，并留有一定的空间。本系统中的设备箱选用 450x380x280mm的规格；内部设计：对箱体内部按功能区进行划分，合理布局； 3 / 14 内部设备工作时的散热问题：室外安装的设备箱，在阳光的照射下，内部温度非常高，在高温的环境下会影响设备的正常使用。所以要考虑箱体的通风、散热等问题；箱体的防水问题：要满足室外安装环境的防水要求；箱体的安装方式。前端摄像机的安装， 主要考虑墙壁安装方式。 如果不具备墙壁安装方式的点位，优先考虑安装在电杆上的合适位置，最后考虑监控杆安装方式。摄像机的供电问题： 摄像机的供电有集中供电和分散供电两种方式。根据本系统的实际情况，采用分散供电（就地取电）方式。需要注意的是电源引接线的材质必须与公共电网引接点的材质一致。2. 传输系统视频信号传输系统所采用的传输介质主要有视频线、双绞线、 光缆等几种，其中视频线、双绞线主要用于短距离传输，光缆用于长距离传输。本系统采用光缆组建视频信...
