天然气外输管线连头方案VIP免费

天然气外输管线连头方案_第1页
1/12
天然气外输管线连头方案_第2页
2/12
天然气外输管线连头方案_第3页
3/12

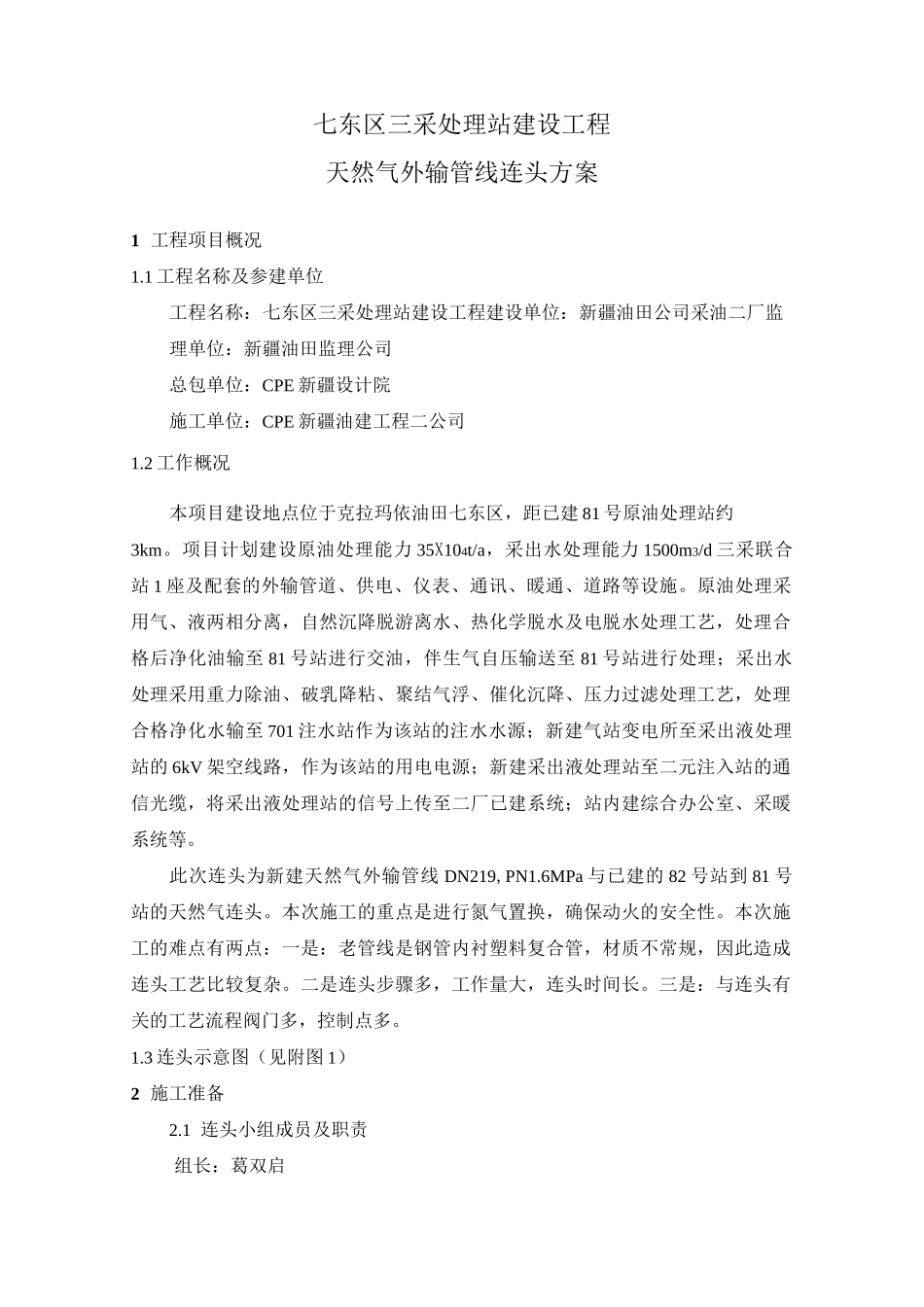

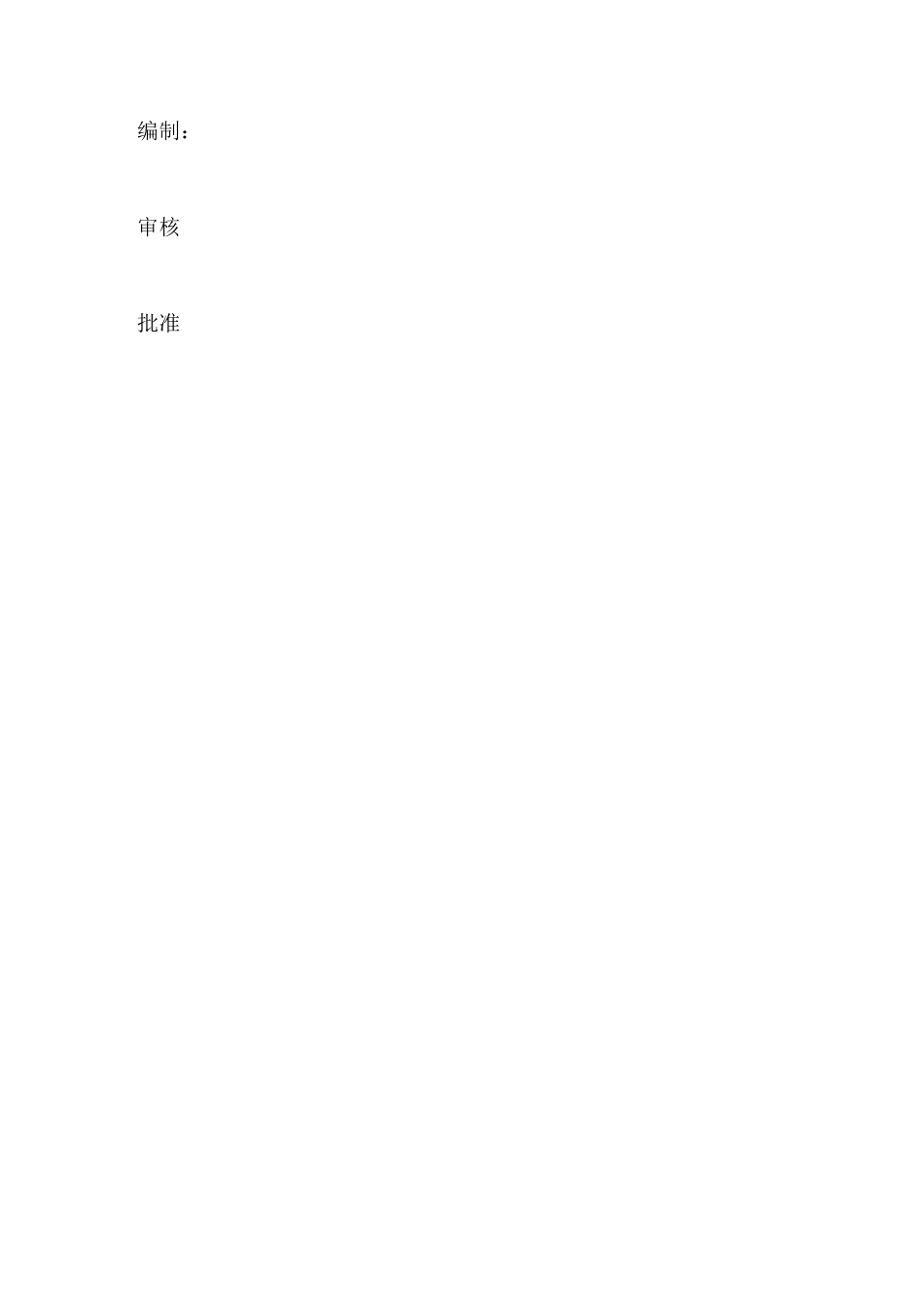

☆内部资料注意保存^七东区三采处理站建设工程天然气外输管线连头方案新疆油建工程二公司二零一二年十月七日编制:审核批准七东区三采处理站建设工程天然气外输管线连头方案1 工程项目概况1.1 工程名称及参建单位工程名称:七东区三采处理站建设工程建设单位:新疆油田公司采油二厂监理单位:新疆油田监理公司总包单位:CPE 新疆设计院施工单位:CPE 新疆油建工程二公司1.2 工作概况本项目建设地点位于克拉玛依油田七东区,距已建 81 号原油处理站约3km。项目计划建设原油处理能力 35X104t/a,采出水处理能力 1500m3/d 三采联合站 1 座及配套的外输管道、供电、仪表、通讯、暖通、道路等设施。原油处理采用气、液两相分离,自然沉降脱游离水、热化学脱水及电脱水处理工艺,处理合格后净化油输至 81 号站进行交油,伴生气自压输送至 81 号站进行处理;采出水处理采用重力除油、破乳降粘、聚结气浮、催化沉降、压力过滤处理工艺,处理合格净化水输至 701 注水站作为该站的注水水源;新建气站变电所至采出液处理站的 6kV 架空线路,作为该站的用电电源;新建采出液处理站至二元注入站的通信光缆,将采出液处理站的信号上传至二厂已建系统;站内建综合办公室、采暖系统等。此次连头为新建天然气外输管线 DN219,PN1.6MPa 与已建的 82 号站到 81 号站的天然气连头。本次施工的重点是进行氮气置换,确保动火的安全性。本次施工的难点有两点:一是:老管线是钢管内衬塑料复合管,材质不常规,因此造成连头工艺比较复杂。二是连头步骤多,工作量大,连头时间长。三是:与连头有关的工艺流程阀门多,控制点多。1.3 连头示意图(见附图 1)2 施工准备2.1 连头小组成员及职责组长:葛双启副组长:姚亚军、曾振博、罗运银、宋华、米吉提、陈翔楠、朱勇、吕旭光朱玉峰、连头厂家负责人(衬塑钢管厂家)成员:连头各操作工职责组长:对天然气连头工作全面负责。包括连头的工期、质量、安全总体协调副组长:1、负责连头的现场工作协调;2、负责连头技术方案的编写、审核;3、负责连头现场安全、技术措施的落实;4、负责连头人员的落实;5、负责连头材料的落实;成员:1、负责具体的连头操作;2、遵守岗位安全职责和操作规程;3、服从现场管理。2.2 连头人员一览表序号管理人员机组长起重工管工电焊工司机厂家111 人2 人4 人4 人22 人62.3 连头设备一览表序号设备名称型号规格数量备注1挖掘机1 台2电焊机林冃2 台3砂轮机100...
