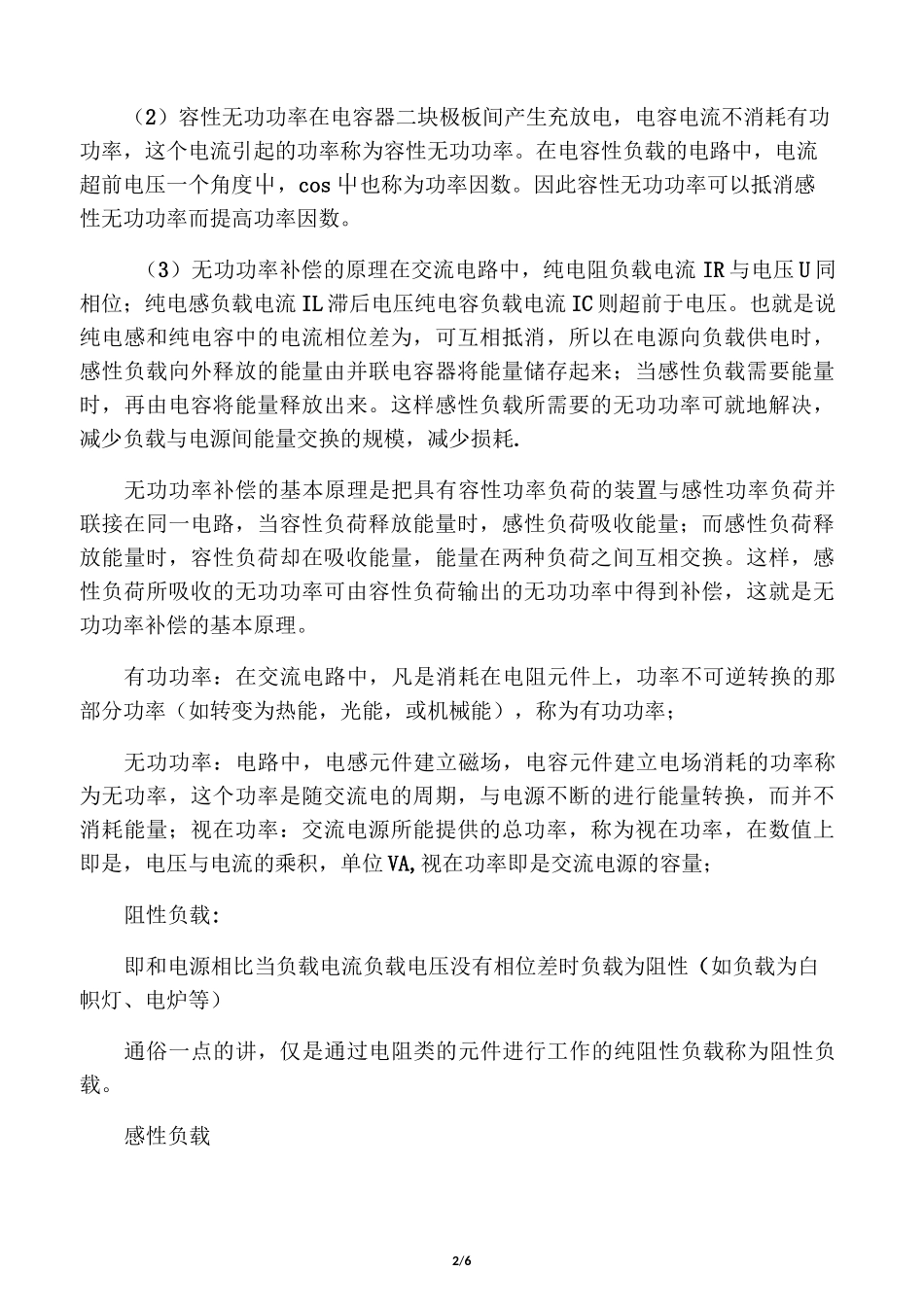

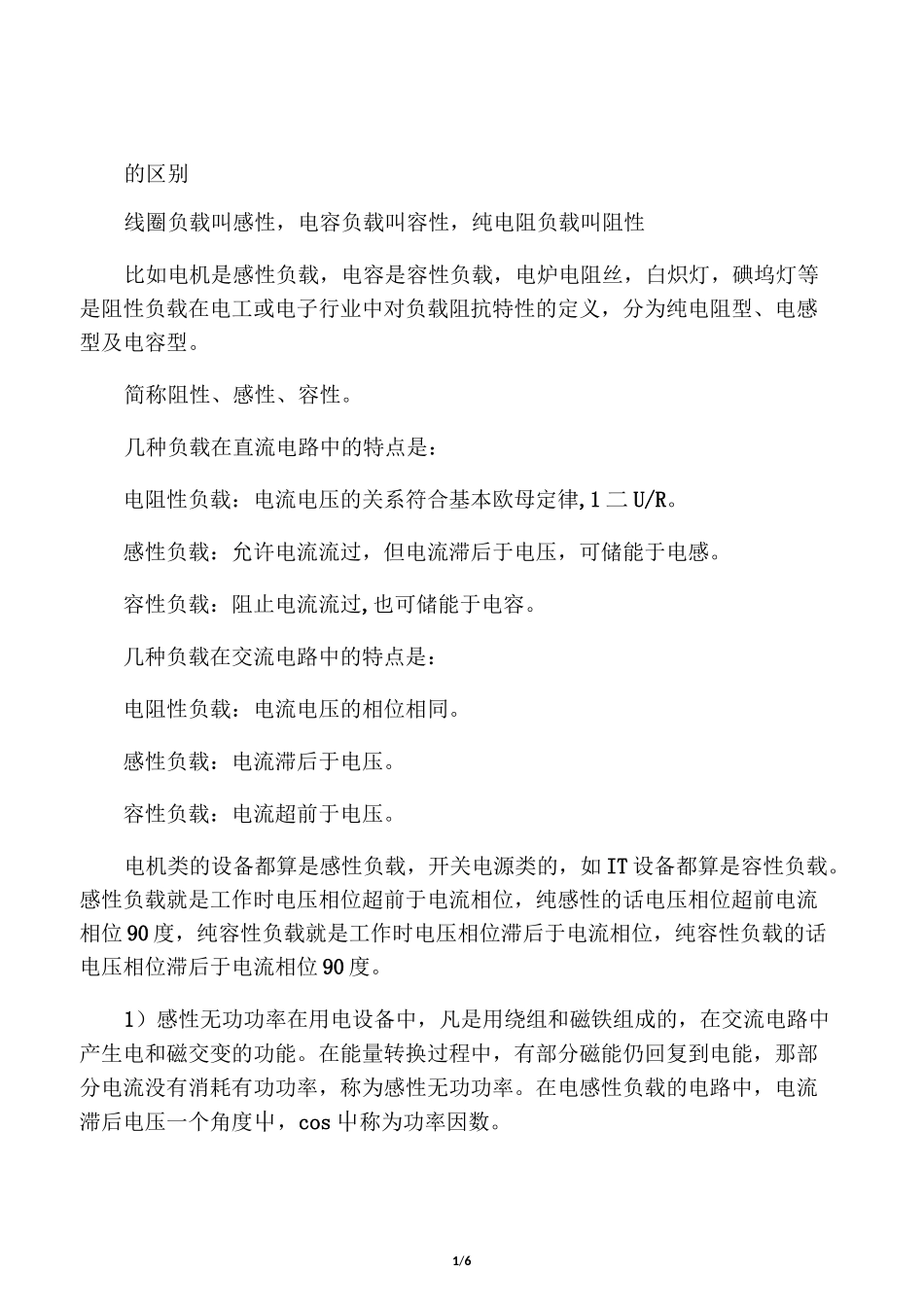

1/6的区别线圈负载叫感性,电容负载叫容性,纯电阻负载叫阻性比如电机是感性负载,电容是容性负载,电炉电阻丝,白炽灯,碘坞灯等是阻性负载在电工或电子行业中对负载阻抗特性的定义,分为纯电阻型、电感型及电容型。简称阻性、感性、容性。几种负载在直流电路中的特点是:电阻性负载:电流电压的关系符合基本欧母定律,1 二 U/R。感性负载:允许电流流过,但电流滞后于电压,可储能于电感。容性负载:阻止电流流过,也可储能于电容。几种负载在交流电路中的特点是:电阻性负载:电流电压的相位相同。感性负载:电流滞后于电压。容性负载:电流超前于电压。电机类的设备都算是感性负载,开关电源类的,如 IT 设备都算是容性负载。感性负载就是工作时电压相位超前于电流相位,纯感性的话电压相位超前电流相位 90 度,纯容性负载就是工作时电压相位滞后于电流相位,纯容性负载的话电压相位滞后于电流相位 90 度。1)感性无功功率在用电设备中,凡是用绕组和磁铁组成的,在交流电路中产生电和磁交变的功能。在能量转换过程中,有部分磁能仍回复到电能,那部分电流没有消耗有功功率,称为感性无功功率。在电感性负载的电路中,电流滞后电压一个角度屮,cos 屮称为功率因数。2/6(2)容性无功功率在电容器二块极板间产生充放电,电容电流不消耗有功功率,这个电流引起的功率称为容性无功功率。在电容性负载的电路中,电流超前电压一个角度屮,cos 屮也称为功率因数。因此容性无功功率可以抵消感性无功功率而提高功率因数。(3)无功功率补偿的原理在交流电路中,纯电阻负载电流 IR 与电压 U 同相位;纯电感负载电流 IL 滞后电压纯电容负载电流 IC 则超前于电压。也就是说纯电感和纯电容中的电流相位差为,可互相抵消,所以在电源向负载供电时,感性负载向外释放的能量由并联电容器将能量储存起来;当感性负载需要能量时,再由电容将能量释放出来。这样感性负载所需要的无功功率可就地解决,减少负载与电源间能量交换的规模,减少损耗.无功功率补偿的基本原理是把具有容性功率负荷的装置与感性功率负荷并联接在同一电路,当容性负荷释放能量时,感性负荷吸收能量;而感性负荷释放能量时,容性负荷却在吸收能量,能量在两种负荷之间互相交换。这样,感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿,这就是无功功率补偿的基本原理。有功功率:在交流电路中,凡是消耗在电阻元件上,功率不可逆转换的那部分功率(如转变为热...
