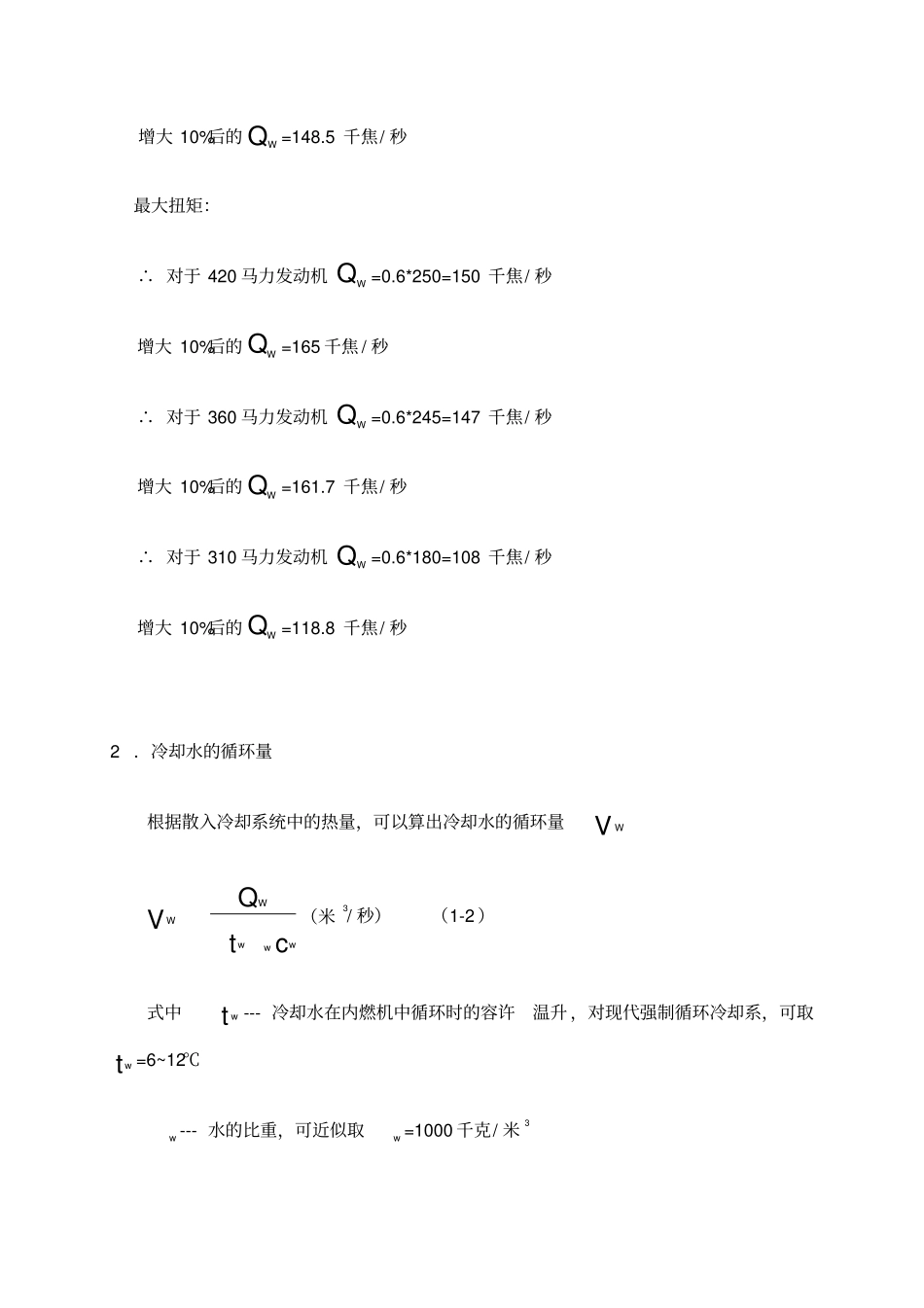

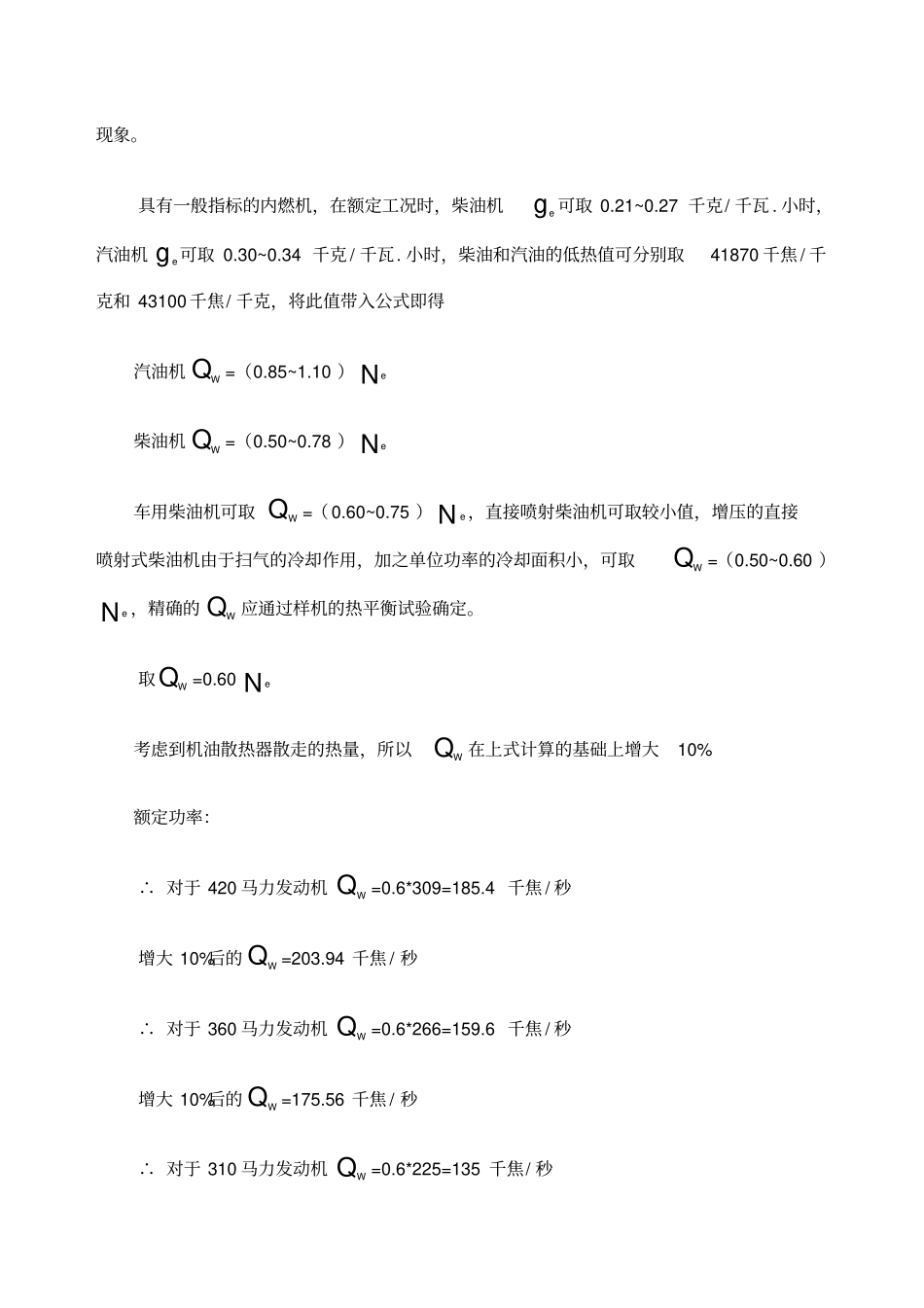

冷却系统计算一、闭式强制冷却系统原始参数都以散入冷却系统的热量QW为原始数据，计算冷却系统的循环水量、冷却空气量，以便设计或选用水泵、散热器、风扇1．冷却系统散走的热量QW 冷却系统散走的热量QW，受很多复杂因素的影响，很难精确计算，初估QW，可以用下列经验公式估算：3600hNgQueeWA（千焦 / 秒）（1-1 ）A--- 传给冷却系统的热量占燃料热能的百分比，对汽油机A=0.23~0.30 ，对柴油机A=0.18~0.25 g e --- 内燃机燃料消耗率（千克/ 千瓦 . 小时）N e --- 内燃机功率（千瓦）hu --- 燃料低热值（千焦 / 千克）如果内燃机还有机油散热器，而且是水油散热器，则传入冷却系统中的热量，也应将传入机油中的热量计算在冷却系统中，则按上式计算的热量QW 值应增大 5~10% 一般把最大功率（额定工况）作为冷却系统的计算工况，但应该对最大扭矩工况进行验算，因为当转速降低时可能形成蒸汽泡（由于气缸体水套中压力降低）和内燃机过热的现象。具有一般指标的内燃机，在额定工况时，柴油机ge 可取 0.21~0.27 千克/ 千瓦 . 小时，汽油机 g e可取 0.30~0.34 千克 / 千瓦. 小时，柴油和汽油的低热值可分别取41870 千焦 / 千克和 43100 千焦/ 千克，将此值带入公式即得汽油机 QW =（0.85~1.10 ） N e柴油机 QW =（0.50~0.78 ） N e车用柴油机可取 QW =（ 0.60~0.75 ） N e，直接喷射柴油机可取较小值，增压的直接喷射式柴油机由于扫气的冷却作用，加之单位功率的冷却面积小，可取QW =（0.50~0.60 ）N e ，精确的 QW 应通过样机的热平衡试验确定。取QW =0.60 N e考虑到机油散热器散走的热量，所以QW 在上式计算的基础上增大10% 额定功率：∴ 对于 420 马力发动机 QW =0.6*309=185.4 千焦 / 秒增大 10%后的 QW =203.94 千焦 / 秒∴ 对于 360 马力发动机 QW =0.6*266=159.6 千焦 / 秒增大 10%后的 QW =175.56 千焦 / 秒∴ 对于 310 马力发动机 QW =0.6*225=135 千焦/ 秒增大 10%后的 QW =148.5 千焦/ 秒最大扭矩：∴ 对于 420 马力发动机 QW =0.6*250=150 千焦/ 秒增大 10%后的 QW =165 千焦 / 秒∴ 对于 360 马力发动机 QW =0.6*245=147 千焦/ 秒增大 10%后的 QW =161.7 千焦/ 秒∴ 对于 310 马力发动机 QW =0.6*180=108 千焦/ 秒增大 10%后的 QW =118.8 千焦/ 秒 2 ．冷却水的循环量根据散入冷却...
