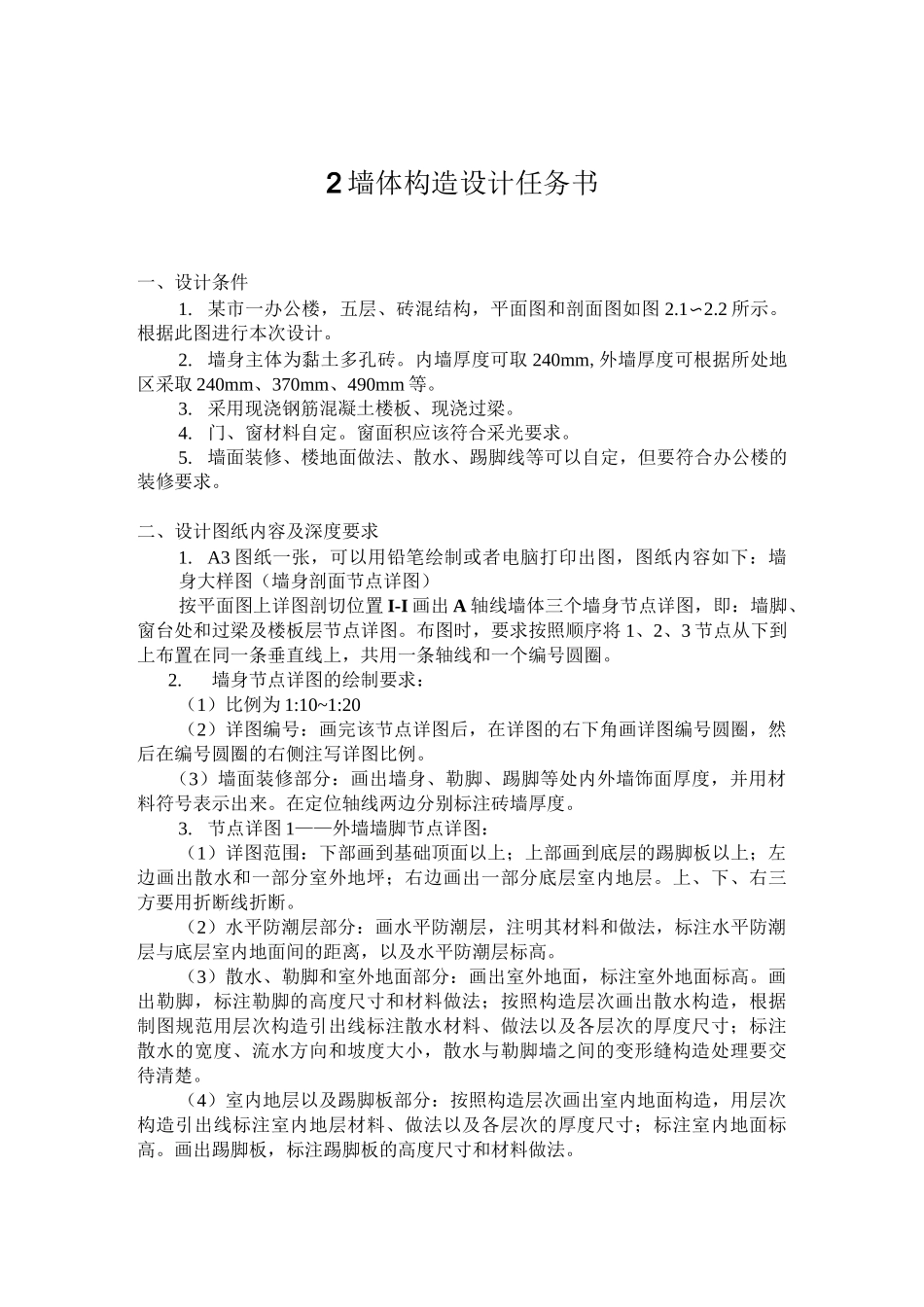

2 墙体构造设计任务书一、设计条件1.某市一办公楼，五层、砖混结构，平面图和剖面图如图 2.1〜2.2 所示。根据此图进行本次设计。2.墙身主体为黏土多孔砖。内墙厚度可取 240mm,外墙厚度可根据所处地区采取 240mm、370mm、490mm 等。3.采用现浇钢筋混凝土楼板、现浇过梁。4.门、窗材料自定。窗面积应该符合采光要求。5.墙面装修、楼地面做法、散水、踢脚线等可以自定，但要符合办公楼的装修要求。二、设计图纸内容及深度要求1.A3 图纸一张，可以用铅笔绘制或者电脑打印出图，图纸内容如下：墙身大样图（墙身剖面节点详图）按平面图上详图剖切位置 I-I 画出 A 轴线墙体三个墙身节点详图，即：墙脚、窗台处和过梁及楼板层节点详图。布图时，要求按照顺序将 1、2、3 节点从下到上布置在同一条垂直线上，共用一条轴线和一个编号圆圈。2.墙身节点详图的绘制要求：（1）比例为 1:10~1:20（2）详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，然后在编号圆圈的右侧注写详图比例。（3）墙面装修部分：画出墙身、勒脚、踢脚等处内外墙饰面厚度，并用材料符号表示出来。在定位轴线两边分别标注砖墙厚度。3.节点详图 1——外墙墙脚节点详图：（1）详图范围：下部画到基础顶面以上；上部画到底层的踢脚板以上；左边画出散水和一部分室外地坪；右边画出一部分底层室内地层。上、下、右三方要用折断线折断。（2）水平防潮层部分：画水平防潮层，注明其材料和做法，标注水平防潮层与底层室内地面间的距离，以及水平防潮层标高。（3）散水、勒脚和室外地面部分：画出室外地面，标注室外地面标高。画出勒脚，标注勒脚的高度尺寸和材料做法；按照构造层次画出散水构造，根据制图规范用层次构造引出线标注散水材料、做法以及各层次的厚度尺寸；标注散水的宽度、流水方向和坡度大小，散水与勒脚墙之间的变形缝构造处理要交待清楚。（4）室内地层以及踢脚板部分：按照构造层次画出室内地面构造，用层次构造引出线标注室内地层材料、做法以及各层次的厚度尺寸；标注室内地面标高。画出踢脚板，标注踢脚板的高度尺寸和材料做法。oCMr-sos-oosme一「II一SM0呂【ans一S8.§/1&国ri[uoozs08rQBr.sooolll图面平层底12图Qs「9Is鋁L^-nJ^li61呱冬磺・lija.口丄n利L=fil2^一豊G比一「賈魚；1曹al門o口esslSTOSf£Ci魚JMrssrsJO巳isssccTsgEspEgAEOOEy03mF--c86Mw喪sSEk_£mJj- GOD lotao图 2.2 井公楼 卜 1 剖面 4.节点详图 2――外墙窗台节点...
