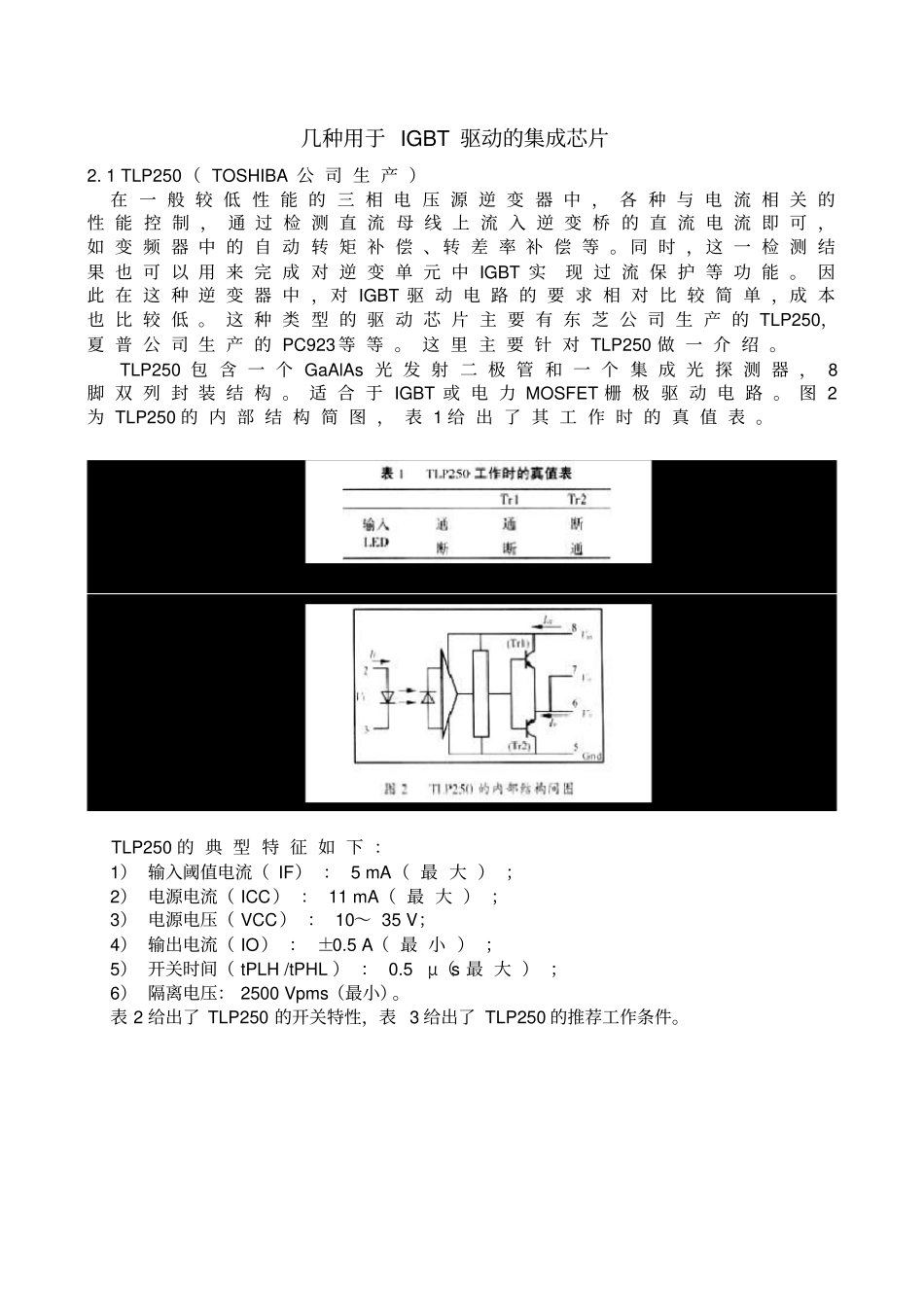

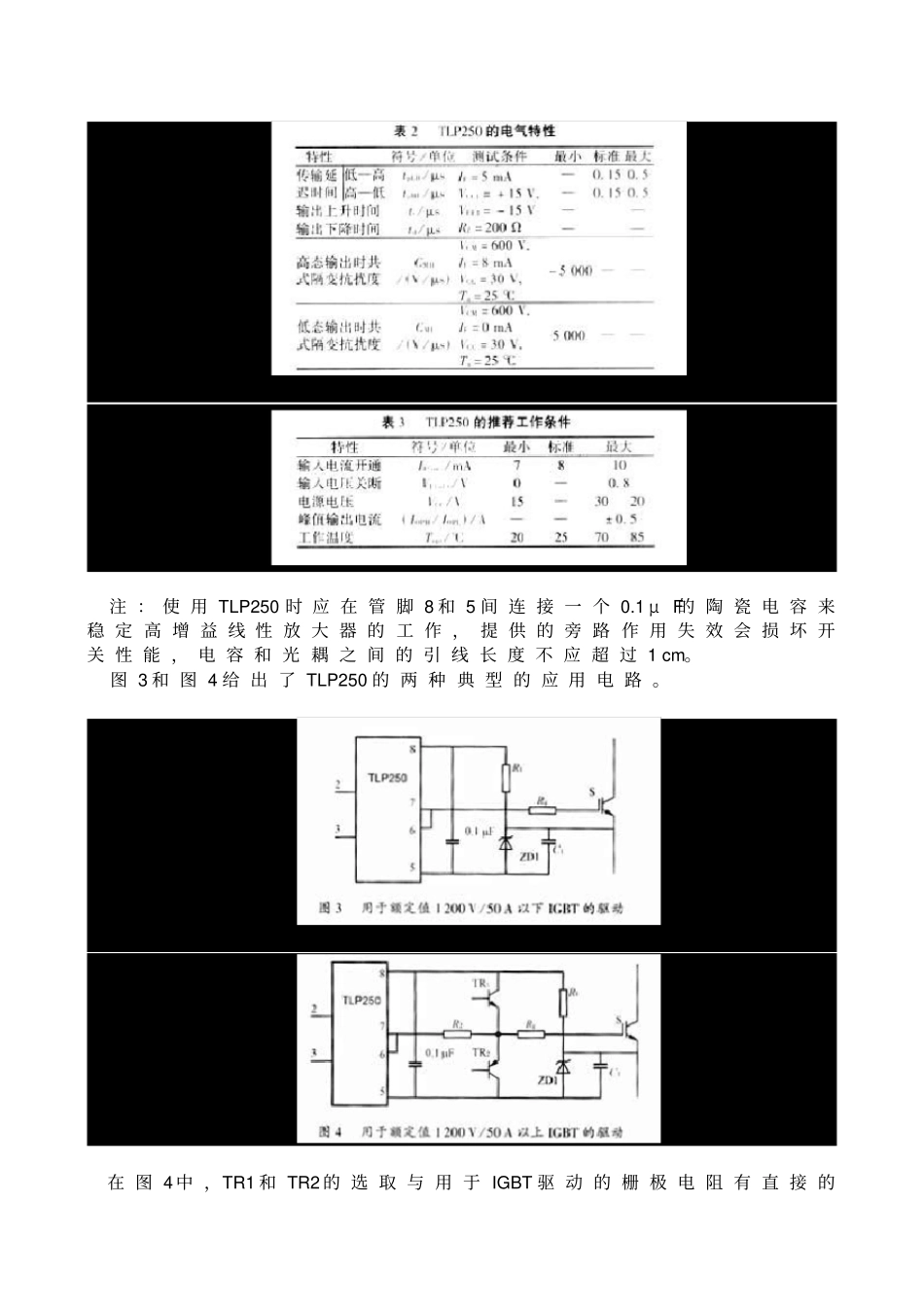

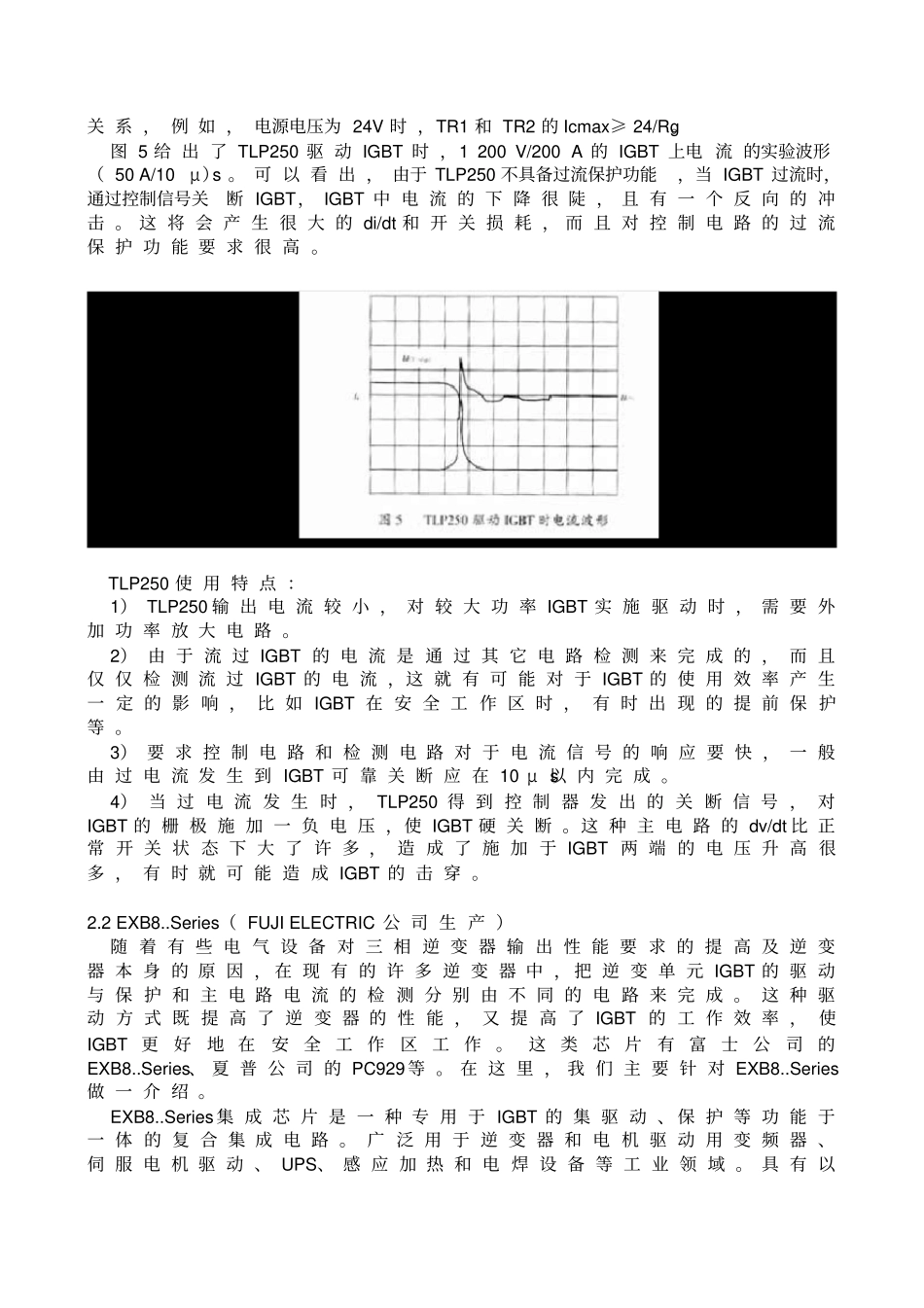

几种用于 IGBT 驱动的集成芯片2. 1 TLP250（ TOSHIBA 公 司 生 产 ）在 一 般 较 低 性 能 的 三 相 电 压 源 逆 变 器 中 ， 各 种 与 电 流 相 关 的性 能 控 制 ， 通 过 检 测 直 流 母 线 上 流 入 逆 变 桥 的 直 流 电 流 即 可 ，如 变 频 器 中 的 自 动 转 矩 补 偿 、转 差 率 补 偿 等 。 同 时 ，这 一 检 测 结果 也 可 以 用 来 完 成 对 逆 变 单 元 中 IGBT 实现 过 流 保 护 等 功 能 。 因此 在 这 种 逆 变 器 中 ，对 IGBT 驱 动 电 路 的 要 求 相 对 比 较 简 单 ，成 本也 比 较 低 。 这 种 类 型 的 驱 动 芯 片 主 要 有 东 芝 公 司 生 产 的 TLP250，夏 普 公 司 生 产 的 PC923 等 等 。 这 里 主 要 针 对 TLP250 做 一 介 绍 。TLP250 包 含 一 个 GaAlAs 光 发 射 二 极 管 和 一 个 集 成 光 探 测 器 ， 8脚 双 列 封 装 结 构 。 适 合 于 IGBT 或 电 力 MOSFET 栅 极 驱 动 电 路 。 图 2为 TLP250 的 内 部 结 构 简 图 ， 表 1 给 出 了 其 工 作 时 的 真 值 表 。TLP250 的 典 型 特 征 如 下 ：1） 输入阈值电流（ IF） ： 5 mA（ 最 大 ） ；2） 电源电流（ ICC） ： 11 mA（ 最 大 ） ；3） 电源电压（ VCC） ： 10～ 35 V；4） 输出电流（ IO） ： ± 0.5 A（ 最 小 ） ；5） 开关时间（ tPLH /tPHL ） ： 0.5 μ s（ 最 大 ） ；6） 隔离电压： 2500 Vpms（最小）。表 2 给出了 TLP250 的开关特性，表 3 给出了 TLP250 的推荐工作条件。注 ： 使 用 TLP250 时 应 在 管 脚 8 和 5 间 连 接 一 个 0.1 μ F的 陶 瓷 电 容 来稳 定 高 增 益 线 性 放 大 器 的 工 作 ， 提 供 的 旁 路 作 用 失 效 会 损 坏 开关 性 能 ， 电 容 和 光 耦 之 间 的 引 线 长 度 不 应 超 过 1 cm。图 3 和 图 4 给 出 了 TLP250 的 两 种 典 型 的 应 用 电 路 。在 图 4 中 ，TR1 和 TR2 的 选 取 与 用 于 IGBT 驱 动 的 栅 极 电 阻 有 直 接 的关 系...
