利米托克电动执行机构操作规程及注意事项VIP免费

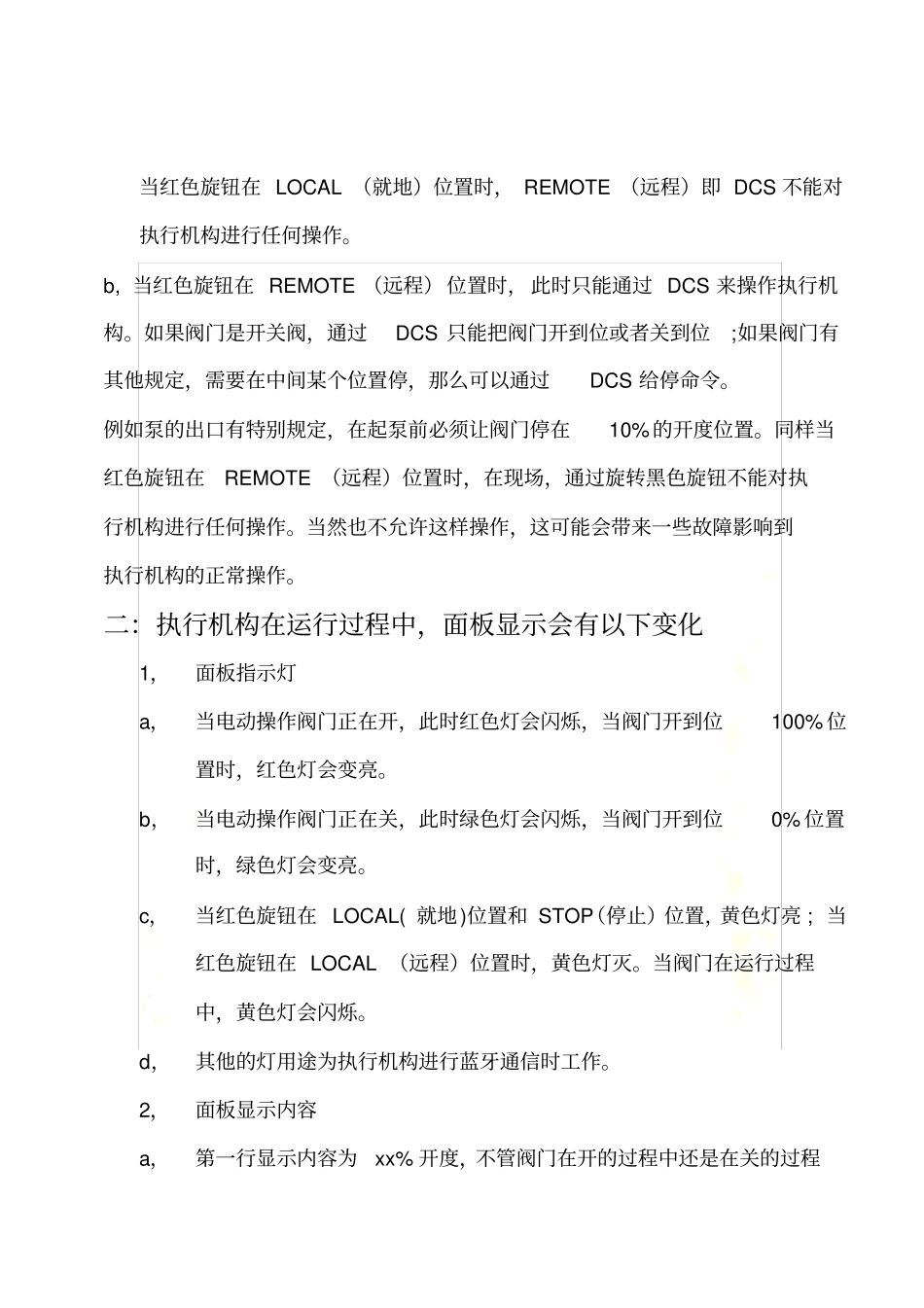

利米托克电动执行机构操作规程及注意事项利米托克电动执行机构操作规程及注意事项一：电动执行机构操作方式右两种：手动和电动1.手动。当值哪个机构交流电源不能供给，而且此时必须操作执行机构时，就需要用手轮来操作执行机构。手轮操作执行机构需要注意以下事项：首先把红色旋钮转到 STOP（停止）位置，然后做如下操作。a,轻轻按动离合器，直到离合器到位，转动手轮确定已经带载，此时松开离合器，就可以转动手轮来操作执行机构。b，轻轻按动离合器，离合器不能到位，此时切记不要强行按离合器到位。而是要转动手轮，边转动手轮边轻轻按着离合器，直到离合器到位，转动手轮确定已经带载，此时松开离合器，就可以转动手轮来操作执行机构。c，如果通过b}步骤操作不能让离合器到位。那么执行机构传动部分一定是出现了过扭矩。此时需要把执行机构拆下释放传动机构过扭矩，然后按照a},b}步骤的操作就可以实现手动。d,如果交流电源正常，执行机构出现了过扭矩，不需要拆下执行机构，此时只需要反方向操作执行机构就可以释放传动机构的过扭矩。例如，关到0%位置过扭矩，此时离合器可能是按不到位的，然后开启一点阀门停下，就可以按照正常的步骤来手动操作执行机构。2，电动，电动分为LOCAL （就地）和 REMOTE （远程）a, 当红色旋钮在 LOCAL （就地）位置时，此时可以通过操作黑色旋钮来开、关阀门 ;如果要停止阀门，必须把红色旋钮旋到STOP（停止）位置。当红色旋钮在 LOCAL （就地）位置时， REMOTE （远程）即 DCS 不能对执行机构进行任何操作。b, 当红色旋钮在 REMOTE （远程）位置时，此时只能通过 DCS 来操作执行机构。如果阀门是开关阀，通过DCS 只能把阀门开到位或者关到位;如果阀门有其他规定，需要在中间某个位置停，那么可以通过DCS 给停命令。例如泵的出口有特别规定，在起泵前必须让阀门停在10%的开度位置。同样当红色旋钮在REMOTE （远程）位置时，在现场，通过旋转黑色旋钮不能对执行机构进行任何操作。当然也不允许这样操作，这可能会带来一些故障影响到执行机构的正常操作。二：执行机构在运行过程中，面板显示会有以下变化1，面板指示灯a，当电动操作阀门正在开，此时红色灯会闪烁，当阀门开到位100% 位置时，红色灯会变亮。b，当电动操作阀门正在关，此时绿色灯会闪烁，当阀门开到位0% 位置时，绿色灯会变亮。c，当红色旋钮在 LOCAL( 就地)位置和 STOP（停止）位置，黄色灯亮 ; 当红色旋钮在 LOCAL ...
