加氢装置FeS的危害及对策措施VIP免费

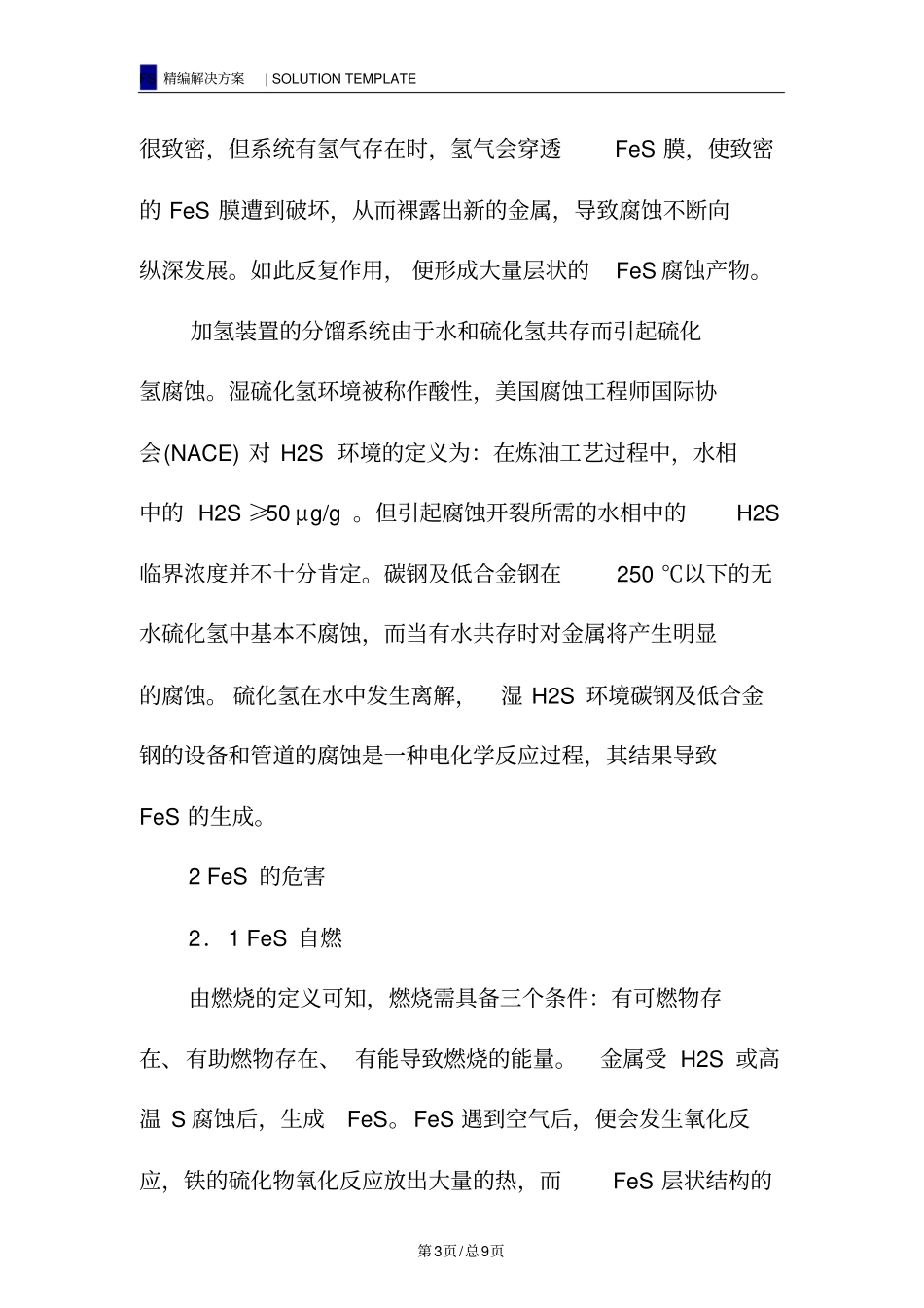

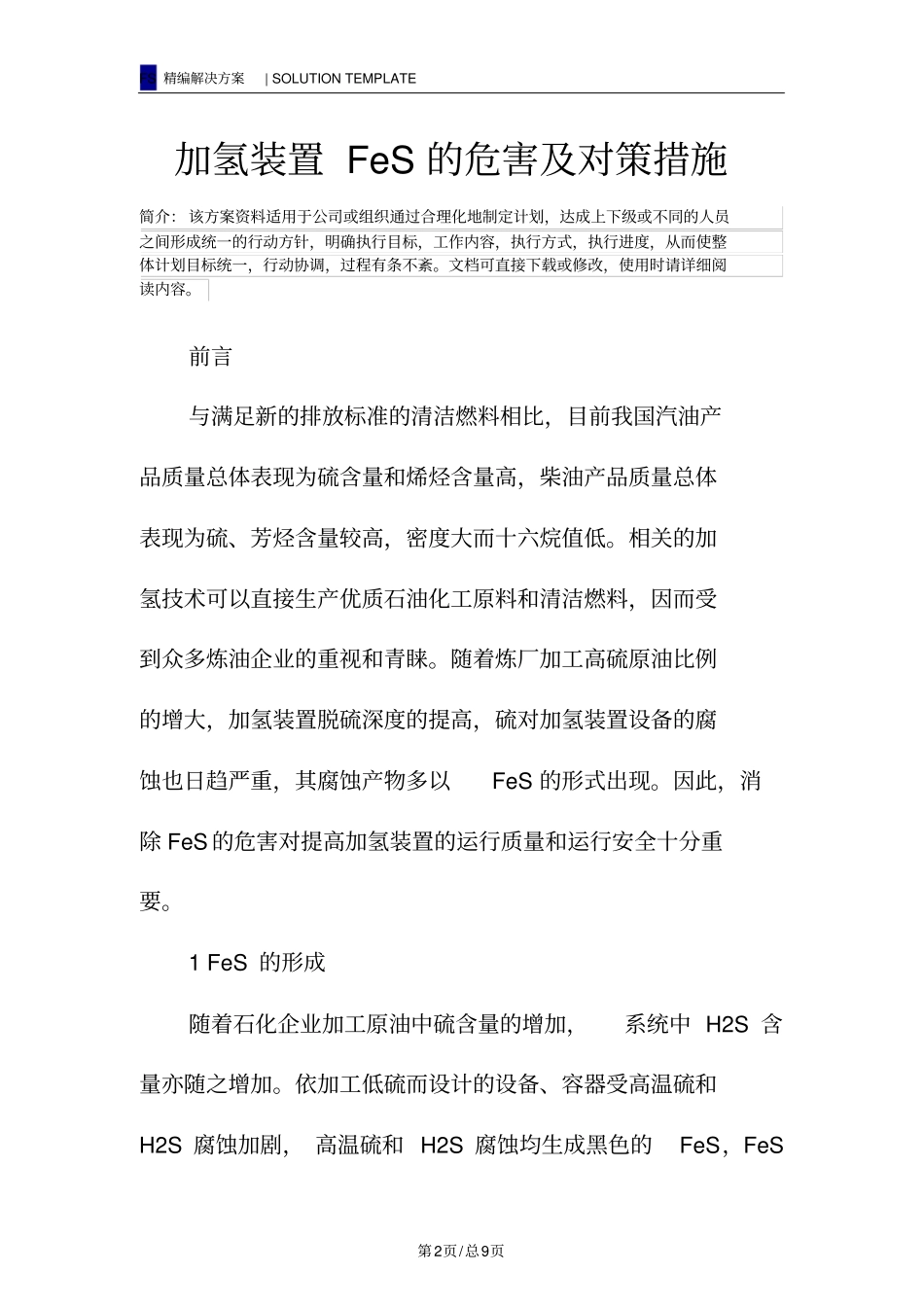

编号： SM-ZD-52984 编制： ____________________ 审核： ____________________ 批准： ____________________ 加氢装置 FeS 的危害及对策措施Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.本文档下载后可任意修改FS 精编解决方案| SOLUTION TEMPLATE 第2页/总9页加氢装置 FeS 的危害及对策措施简介： 该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。前言与满足新的排放标准的清洁燃料相比，目前我国汽油产品质量总体表现为硫含量和烯烃含量高，柴油产品质量总体表现为硫、芳烃含量较高，密度大而十六烷值低。相关的加氢技术可以直接生产优质石油化工原料和清洁燃料，因而受到众多炼油企业的重视和青睐。随着炼厂加工高硫原油比例的增大，加氢装置脱硫深度的提高，硫对加氢装置设备的腐蚀也日趋严重，其腐蚀产物多以FeS 的形式出现。因此，消除 FeS 的危害对提高加氢装置的运行质量和运行安全十分重要。1 FeS 的形成随着石化企业加工原油中硫含量的增加，系统中 H2S 含量亦随之增加。依加工低硫而设计的设备、容器受高温硫和H2S 腐蚀加剧， 高温硫和 H2S 腐蚀均生成黑色的FeS，FeSFS 精编解决方案| SOLUTION TEMPLATE 第3页/总9页很致密，但系统有氢气存在时，氢气会穿透FeS 膜，使致密的 FeS 膜遭到破坏，从而裸露出新的金属，导致腐蚀不断向纵深发展。如此反复作用， 便形成大量层状的FeS 腐蚀产物。加氢装置的分馏系统由于水和硫化氢共存而引起硫化氢腐蚀。湿硫化氢环境被称作酸性，美国腐蚀工程师国际协会(NACE) 对 H2S 环境的定义为：在炼油工艺过程中，水相中的 H2S ≥50 μg/g 。但引起腐蚀开裂所需的水相中的H2S临界浓度并不十分肯定。碳钢及低合金钢在250 ℃以下的无水硫化氢中基本不腐蚀，而当有水共存时对金属将产生明显的腐蚀。 硫化氢在水中发生离解，湿 H2S 环境碳钢及低合金钢的设备和管道的腐蚀是一种电化学反应过程，其结果导致FeS 的生成。2 FeS 的危害2．1 FeS 自燃由燃烧的定义可知，燃烧需具备三个条件：有可燃物存在、...
