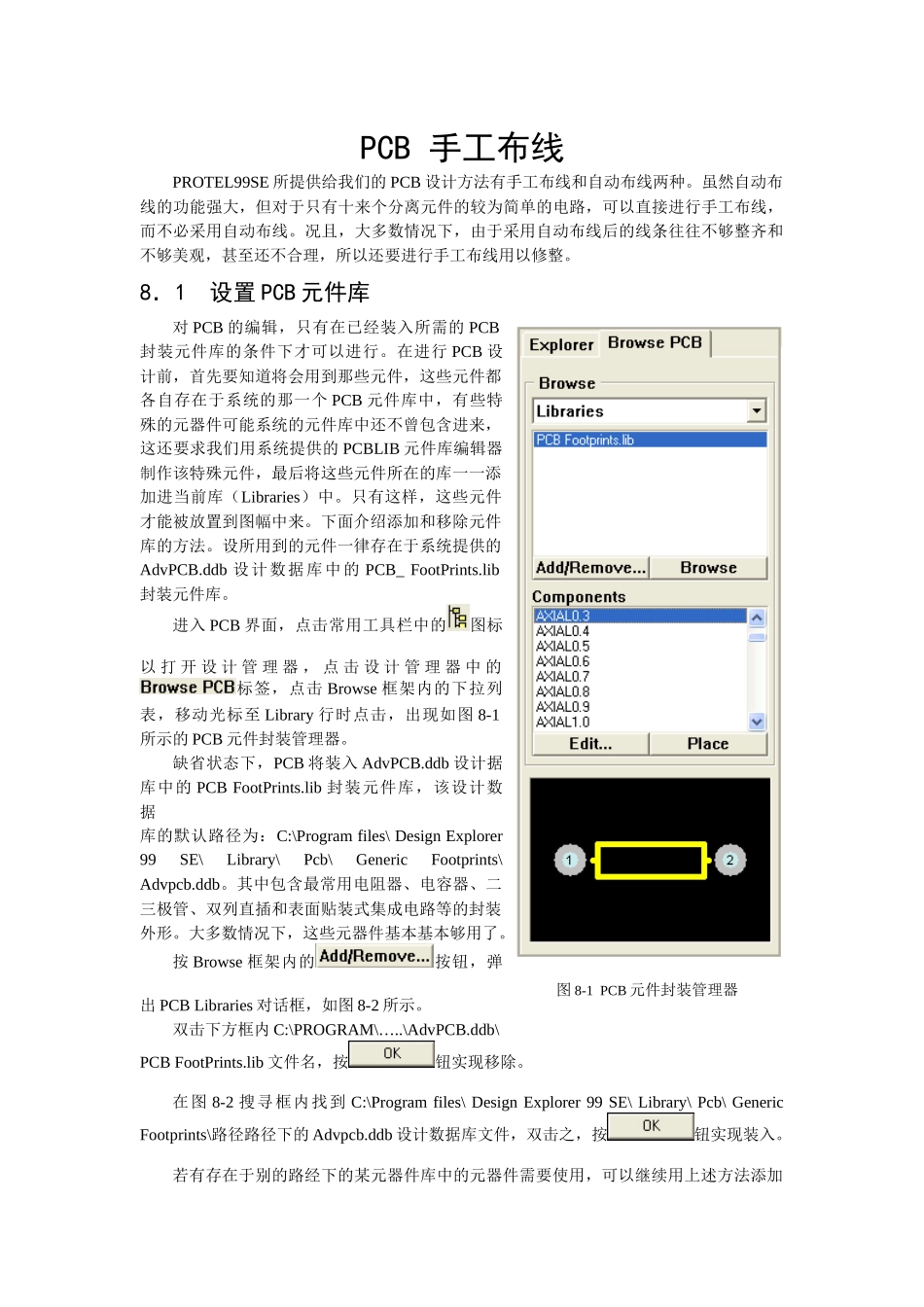

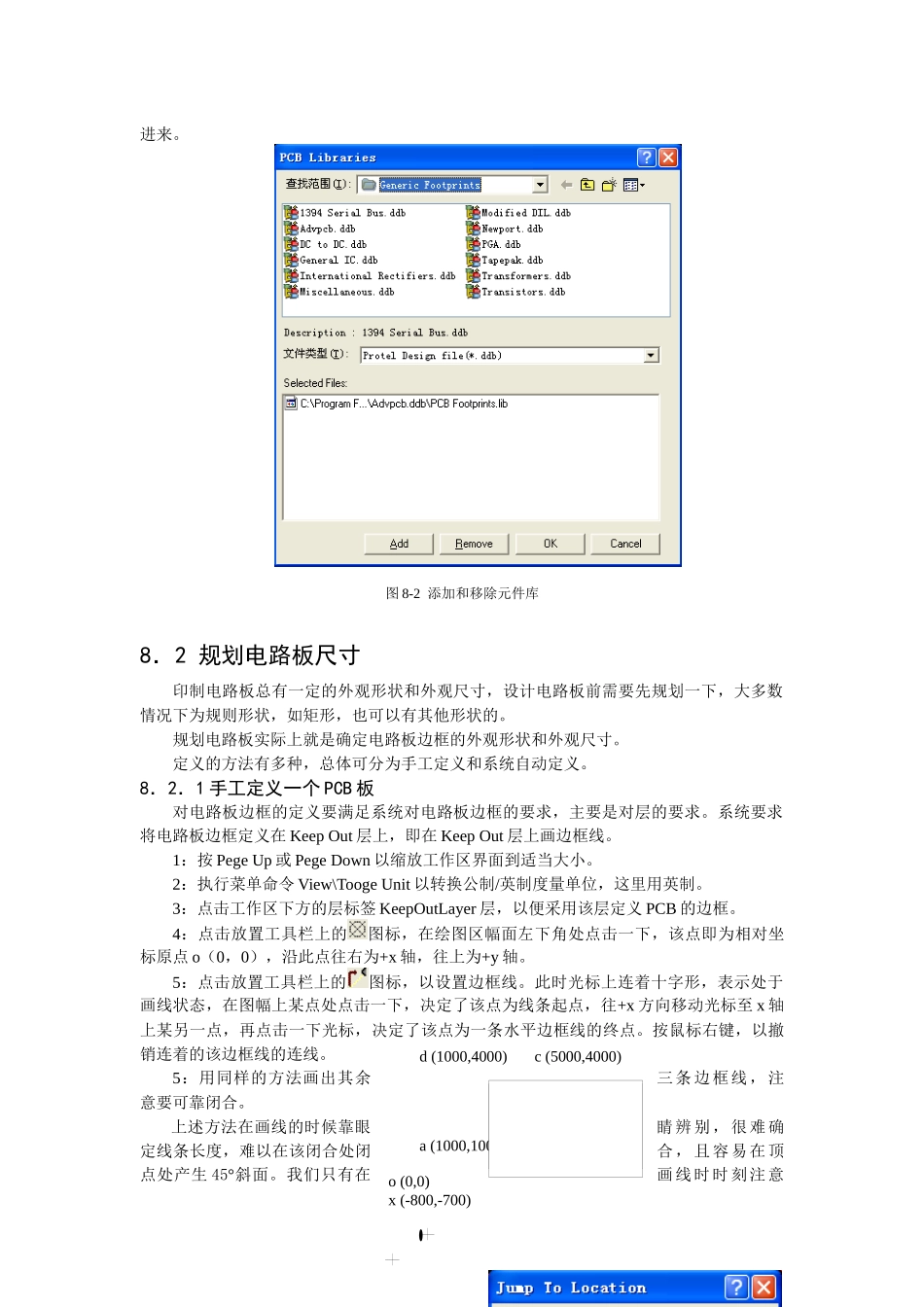

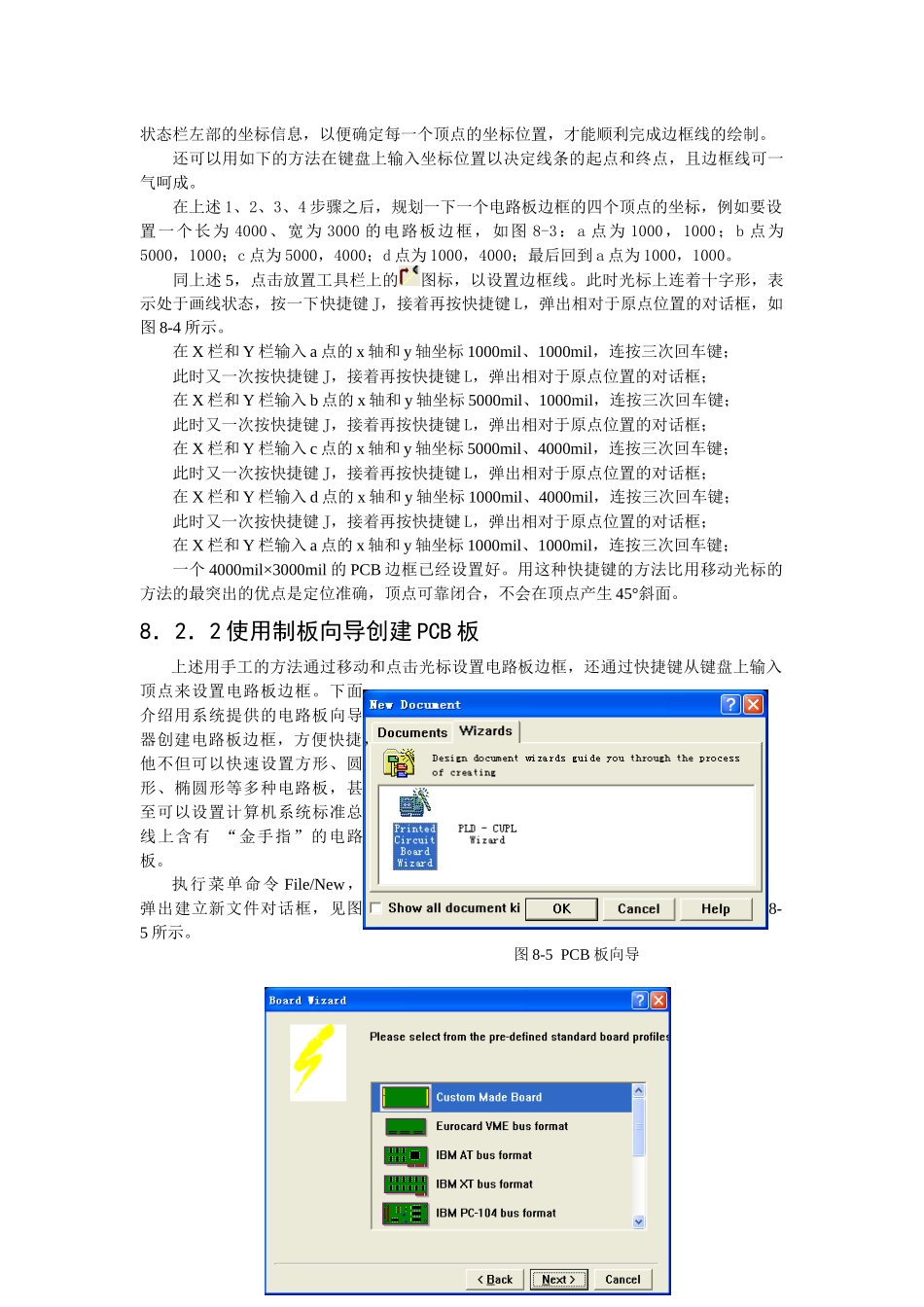

图 8-1 PCB 元件封装管理器PCB 手工布线PROTEL99SE 所提供给我们的 PCB 设计方法有手工布线和自动布线两种。虽然自动布线的功能强大，但对于只有十来个分离元件的较为简单的电路，可以直接进行手工布线，而不必采用自动布线。况且，大多数情况下，由于采用自动布线后的线条往往不够整齐和不够美观，甚至还不合理，所以还要进行手工布线用以修整。8．1 设置 PCB 元件库对 PCB 的编辑，只有在已经装入所需的 PCB封装元件库的条件下才可以进行。在进行 PCB 设计前，首先要知道将会用到那些元件，这些元件都各自存在于系统的那一个 PCB 元件库中，有些特殊的元器件可能系统的元件库中还不曾包含进来，这还要求我们用系统提供的 PCBLIB 元件库编辑器制作该特殊元件，最后将这些元件所在的库一一添加进当前库（Libraries）中。只有这样，这些元件才能被放置到图幅中来。下面介绍添加和移除元件库的方法。设所用到的元件一律存在于系统提供的AdvPCB.ddb 设计数据库中的 PCB_ FootPrints.lib封装元件库。进入 PCB 界面，点击常用工具栏中的图标以 打 开 设 计 管 理 器 ， 点 击 设 计 管 理 器 中 的标签，点击 Browse 框架内的下拉列表，移动光标至 Library 行时点击，出现如图 8-1所示的 PCB 元件封装管理器。缺省状态下，PCB 将装入 AdvPCB.ddb 设计据库中的 PCB FootPrints.lib 封装元件库，该设计数据 库的默认路径为：C:\Program files\ Design Explorer 99 SE\ Library\ Pcb\ Generic Footprints\ Advpcb.ddb。其中包含最常用电阻器、电容器、二三极管、双列直插和表面贴装式集成电路等的封装外形。大多数情况下，这些元器件基本基本够用了。按 Browse 框架内的按钮，弹出 PCB Libraries 对话框，如图 8-2 所示。双击下方框内 C:\PROGRAM\…..\AdvPCB.ddb\PCB FootPrints.lib 文件名，按钮实现移除。在图 8-2 搜寻框内找到 C:\Program files\ Design Explorer 99 SE\ Library\ Pcb\ Generic Footprints\路径路径下的 Advpcb.ddb 设计数据库文件，双击之，按钮实现装入。若有存在于别的路经下的某元器件库中的元器件需要使用，可以继续用上述方法添加4000x3000 d (1000,4000) c (5000,4000) a (1000,1000) b (5000,1000) o (0,0)x (-800,-700) 8-3进来。图 8-2 添加和移除元件库8．2 规划电路板尺寸印制电路板总有一定的外观形状和外观尺...
