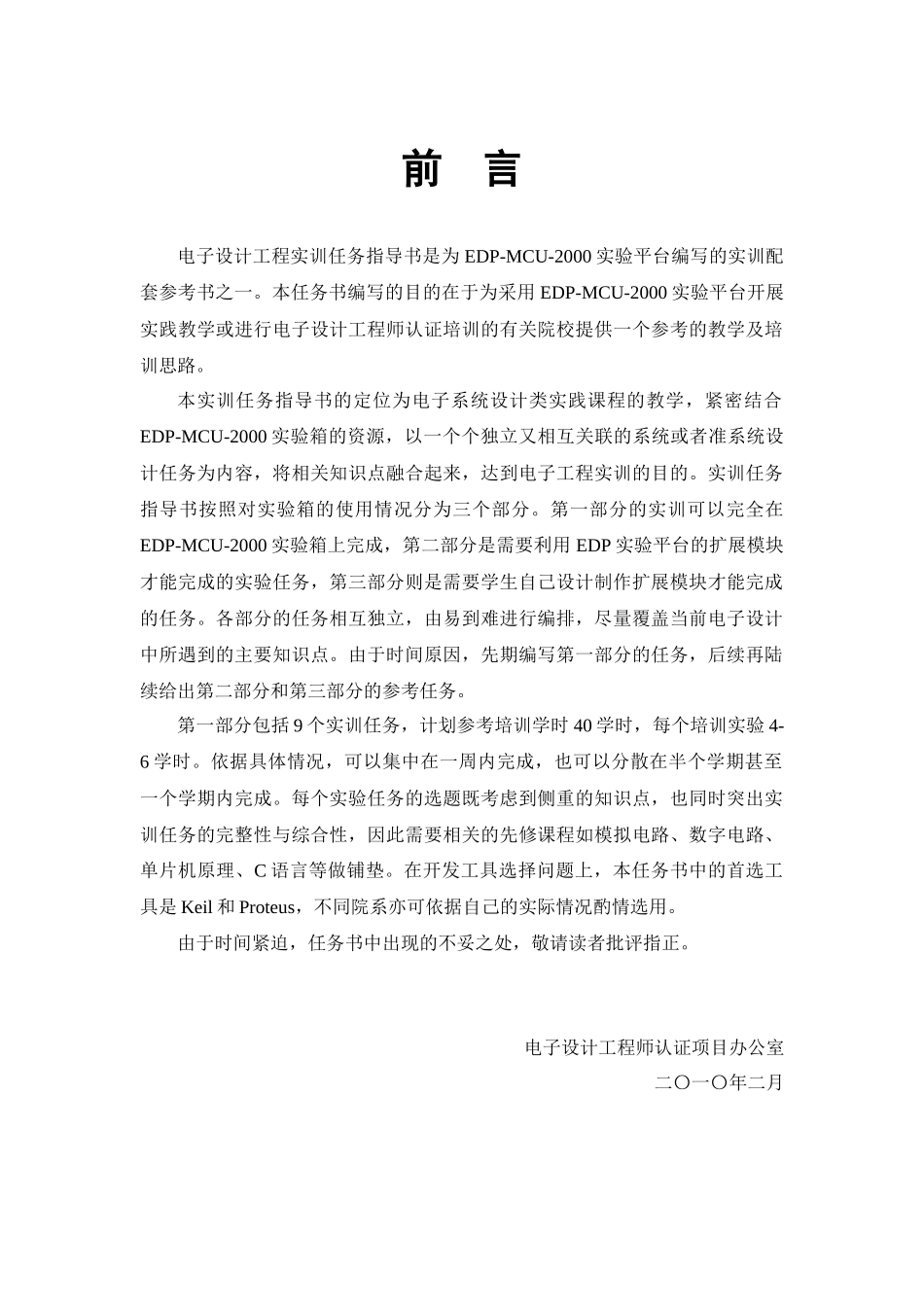

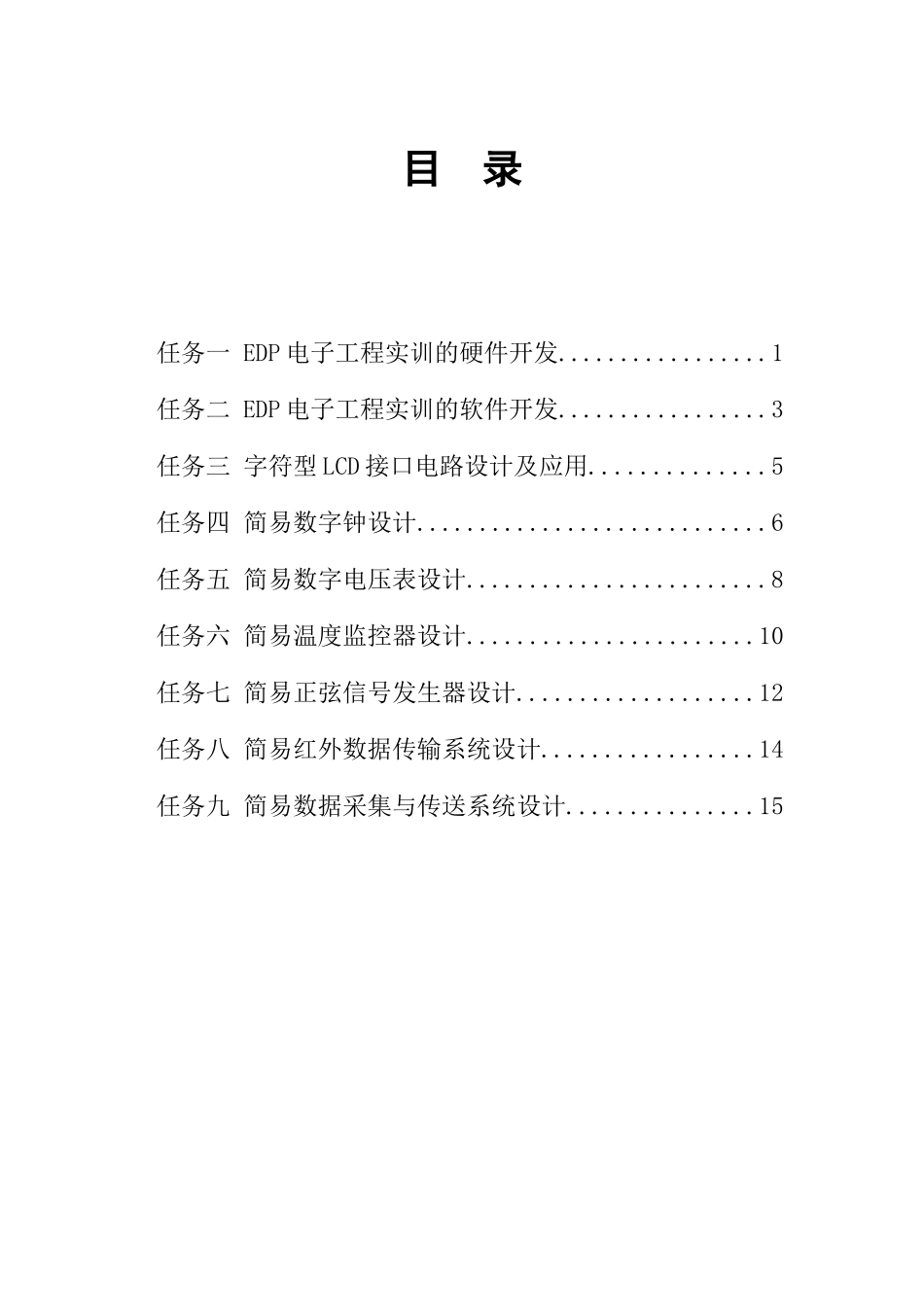

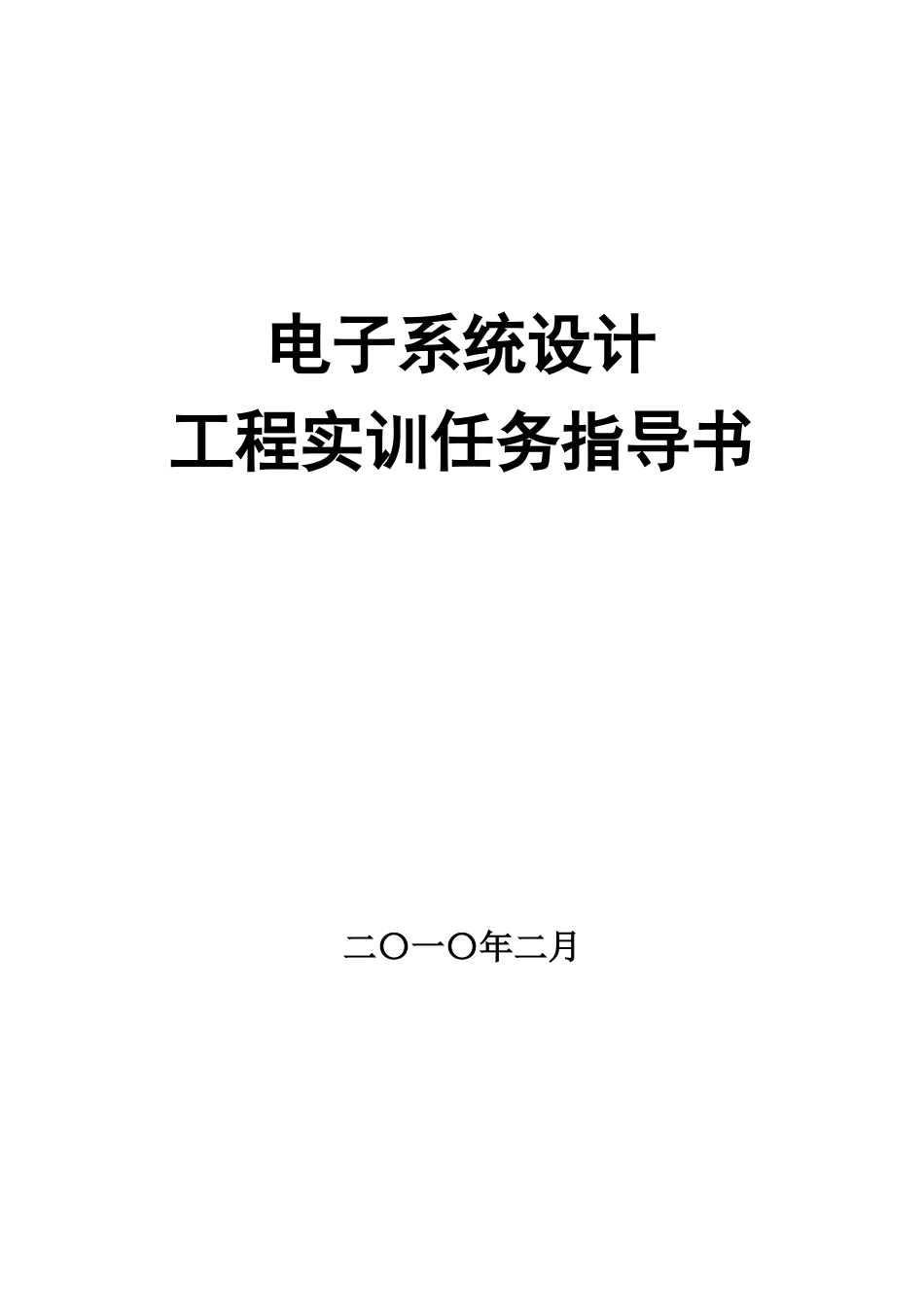

电子系统设计工程实训任务指导书二〇一〇年二月前 言电子设计工程实训任务指导书是为 EDP-MCU-2000 实验平台编写的实训配套参考书之一。本任务书编写的目的在于为采用 EDP-MCU-2000 实验平台开展实践教学或进行电子设计工程师认证培训的有关院校提供一个参考的教学及培训思路。本实训任务指导书的定位为电子系统设计类实践课程的教学，紧密结合EDP-MCU-2000 实验箱的资源，以一个个独立又相互关联的系统或者准系统设计任务为内容，将相关知识点融合起来，达到电子工程实训的目的。实训任务指导书按照对实验箱的使用情况分为三个部分。第一部分的实训可以完全在EDP-MCU-2000 实验箱上完成，第二部分是需要利用 EDP 实验平台的扩展模块才能完成的实验任务，第三部分则是需要学生自己设计制作扩展模块才能完成的任务。各部分的任务相互独立，由易到难进行编排，尽量覆盖当前电子设计中所遇到的主要知识点。由于时间原因，先期编写第一部分的任务，后续再陆续给出第二部分和第三部分的参考任务。第一部分包括 9 个实训任务，计划参考培训学时 40 学时，每个培训实验 4-6 学时。依据具体情况，可以集中在一周内完成，也可以分散在半个学期甚至一个学期内完成。每个实验任务的选题既考虑到侧重的知识点，也同时突出实训任务的完整性与综合性，因此需要相关的先修课程如模拟电路、数字电路、单片机原理、C 语言等做铺垫。在开发工具选择问题上，本任务书中的首选工具是 Keil 和 Proteus，不同院系亦可依据自己的实际情况酌情选用。由于时间紧迫，任务书中出现的不妥之处，敬请读者批评指正。电子设计工程师认证项目办公室 二〇一〇年二月 目 录任务一 EDP 电子工程实训的硬件开发.................1任务二 EDP 电子工程实训的软件开发.................3任务三 字符型 LCD 接口电路设计及应用..............5任务四 简易数字钟设计............................6任务五 简易数字电压表设计........................8任务六 简易温度监控器设计.......................10任务七 简易正弦信号发生器设计...................12任务八 简易红外数据传输系统设计.................14任务九 简易数据采集与传送系统设计...............15任务一 EDP 电子工程实训的硬件开发1. 任务目的(1) 熟悉 EDP-MCU-2000 实验箱的结构与使用方法；(2) 掌握线性直流稳压电源的设计方法；(3) 熟悉 Proteus 软件的基本使用方法；(...
