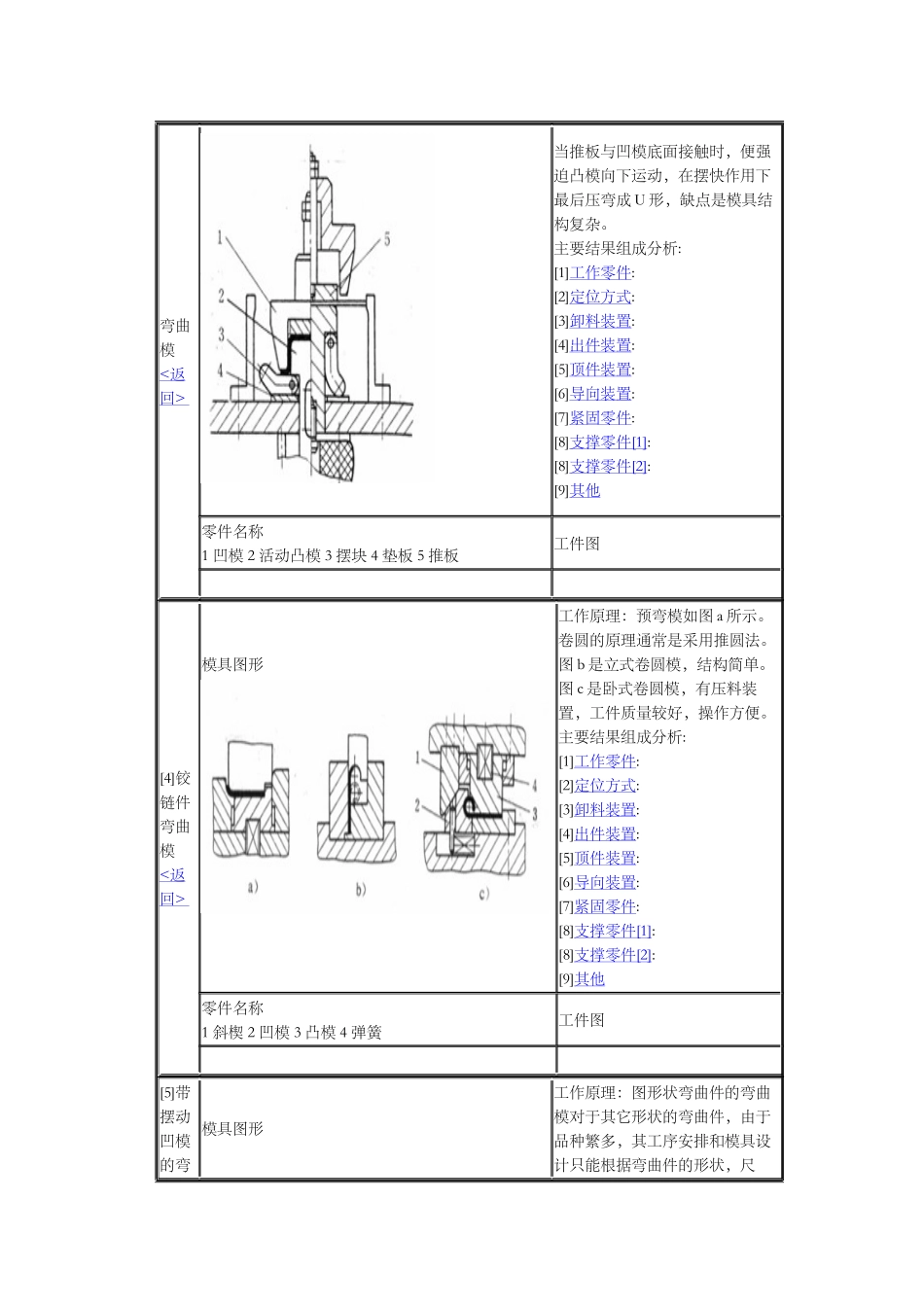

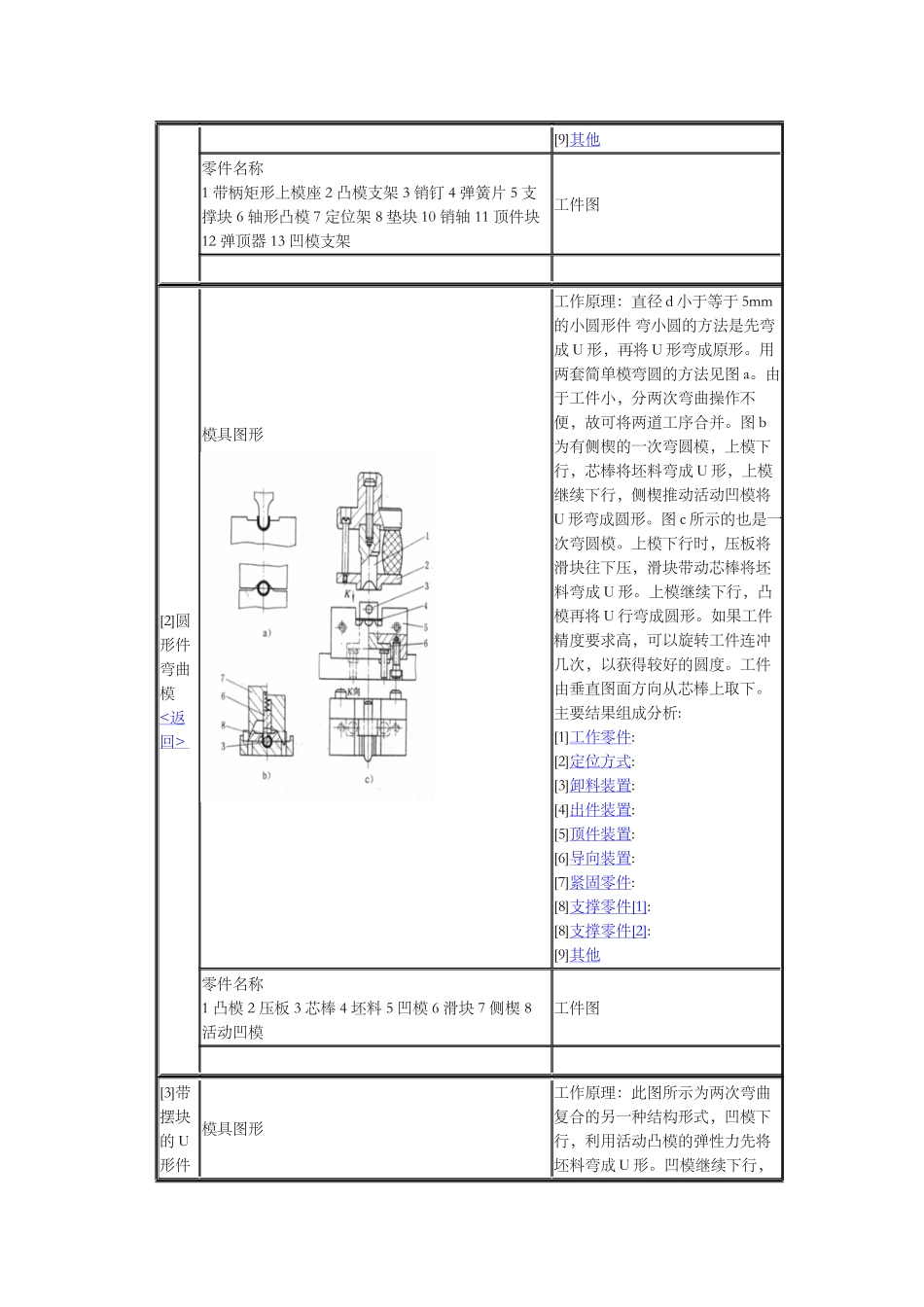

典型弯曲模具图库典型弯曲模具图形库:[1]Z 形件弯曲模 [2] 圆形件弯曲模 [3] 带摆块的 U 形件弯曲模 [4] 铰链件弯曲模 [5] 带摆动凹模的 弯曲模[6]V 形精弯模 [7]U 形件弯曲模 [8] 冲孔落料弯曲连续模 [9]U 形件 2 次成形弯曲模 [10] 带摆动凸 模的弯曲模[11] 保持架弯曲模 [12]V 形件弯曲模 [13] 一般 U 形件弯曲模 [14] 弯角小于 90 度的 U 形件弯曲模 [15] 弯角小于 90 度的 U 形件弯曲模 [16] 带摆块的 U 形件弯曲模 [17] 通用 U 形件弯曲模 [18] 级进弯曲模 [19] 小圆一次弯曲模 [20] 自 动推件圆形件一次弯曲模[21] 圆两次弯曲模 [22] 圆筒一次弯曲模 [23]V 形件弯曲模 [24] 大圆一次弯曲成形模 [25] 斜楔弯曲 模[26] 挂环螺旋弯曲模 [27] 压板弯曲模 [28] 铰支板弯曲模 [29] 摆块式弯曲模 [1]Z形件弯曲模< 返 回 > 模具图形 工作原理:Z 形件弯曲模,在冲压前活动凸模 10 在橡皮 8 的作用下与凸模 4 端面齐平。冲压时活动凸模与顶板 1 将胚料夹紧,并由于橡皮的弹力较大,推动顶板下移使胚料左端弯曲。当顶板接触下模座 11 后,橡皮 8 压缩,则凸模 4 相对与活动凸模 10 下移将胚料右端弯曲成形。当压块 7 与上模座 6 想碰时,整个工件得到校正。主要结果组成分析:[1]工作零件:[2]定位方式:[3]卸料装置:[4]出件装置:[5]顶件装置:[6]导向装置:[7]紧固零件:[8]支撑零件 [1] :[8]支撑零件 [2] :[9]其他零件名称1 带柄矩形上模座 2 凸模支架 3 销钉 4 弹簧片 5 支撑块 6 轴形凸模 7 定位架 8 垫块 10 销轴 11 顶件块 12 弹顶器 13 凹模支架 工件图[2]圆形件弯曲模< 返 回 > 模具图形 工作原理:直径 d 小于等于 5mm的小圆形件 弯小圆的方法是先弯成 U 形,再将 U 形弯成原形。用两套简单模弯圆的方法见图 a。由于工件小,分两次弯曲操作不便,故可将两道工序合并。图 b为有侧楔的一次弯圆模,上模下行,芯棒将坯料弯成 U 形,上模继续下行,侧楔推动活动凹模将U 形弯成圆形。图 c 所示的也是一次弯圆模。上模下行时,压板将滑块往下压,滑块带动芯棒将坯料弯成 U 形。上模继续下行,凸模再将 U 行弯成圆形。如果工件精度要求高,可以旋转工件连冲几次,以获得较好的圆度。工件由垂直图面方向从芯棒上取下。主要结果组成分析:[1]工作零件:[2]定位方式:[3]卸料装置:[4]出件装置:[5...
