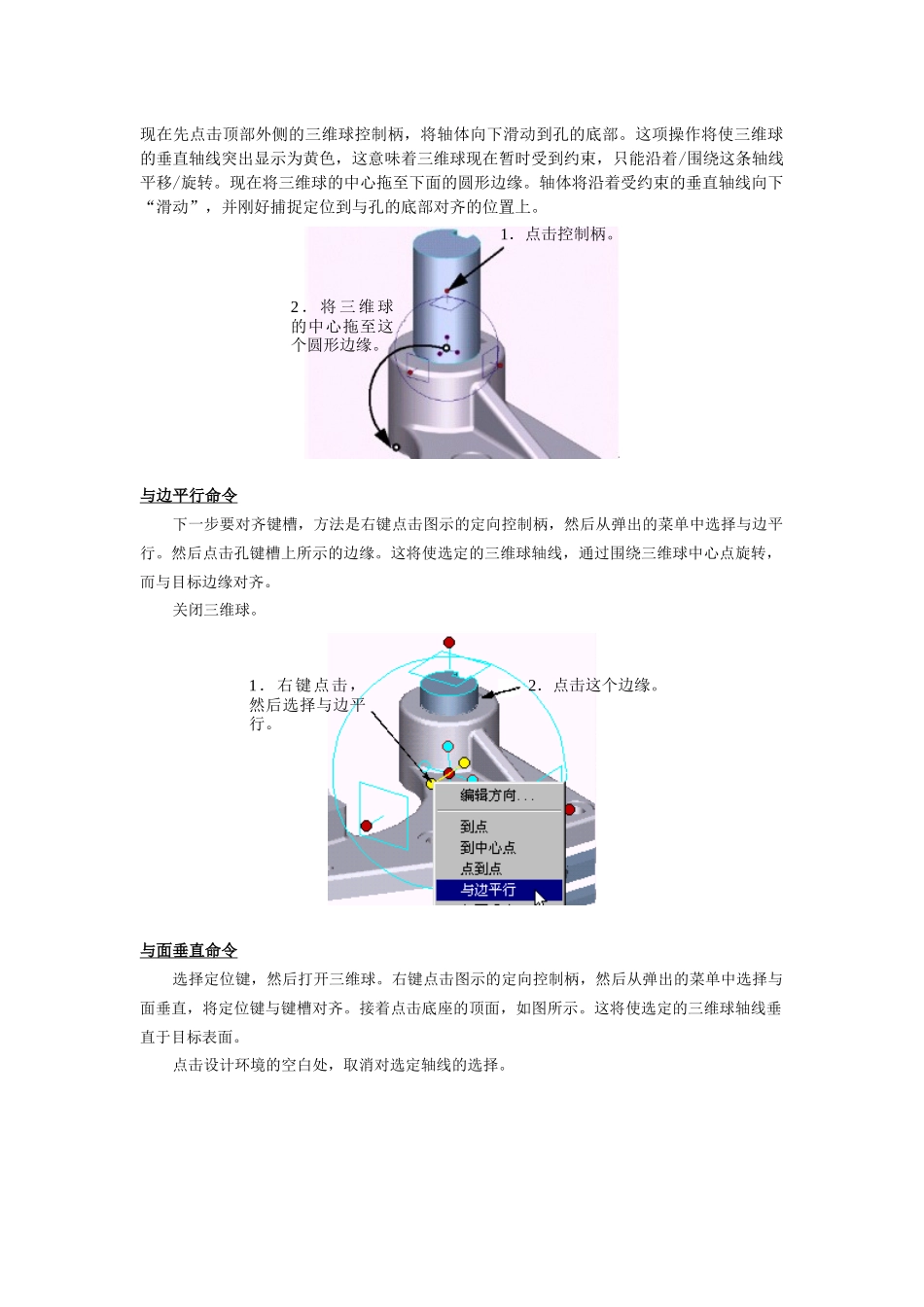

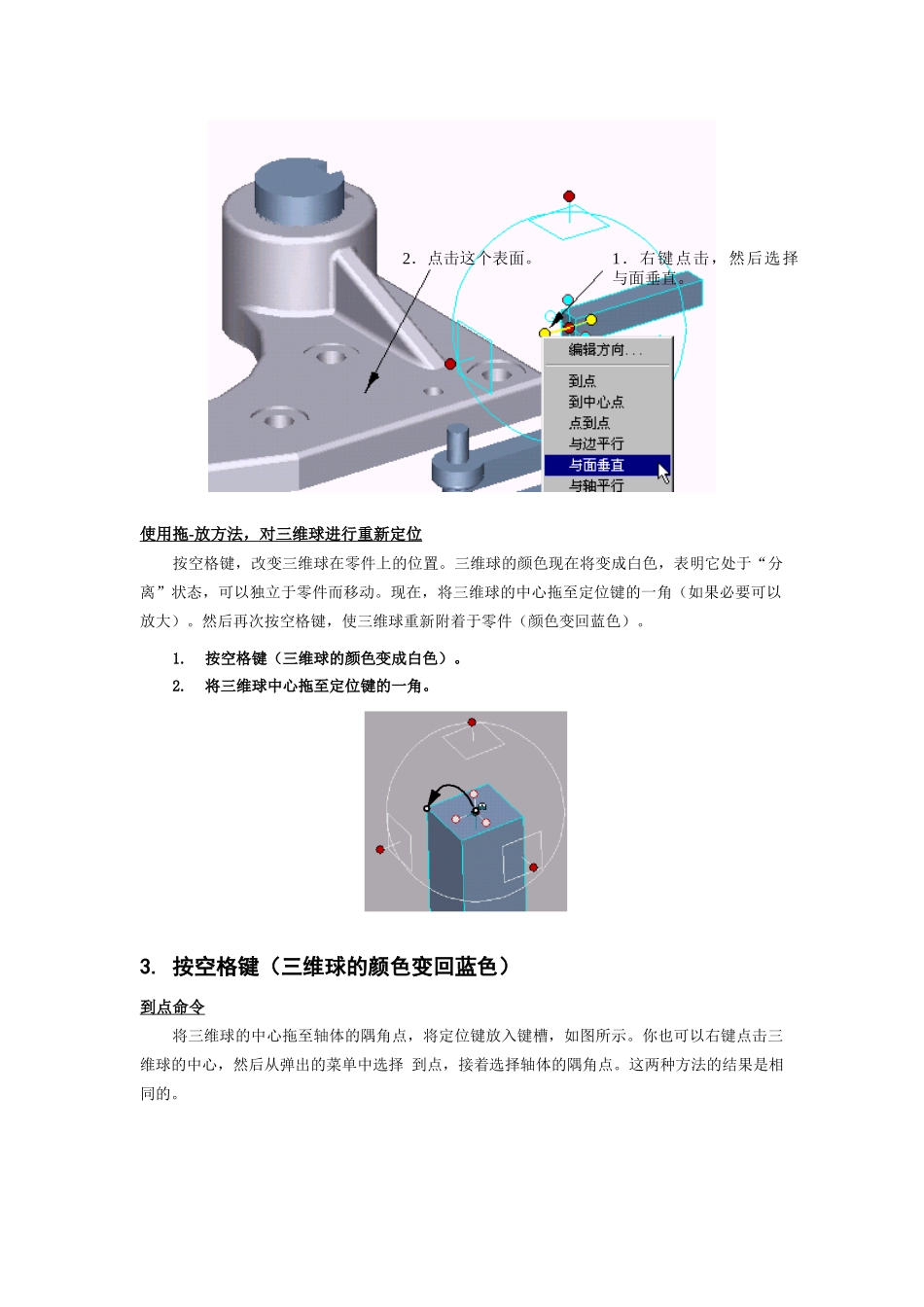

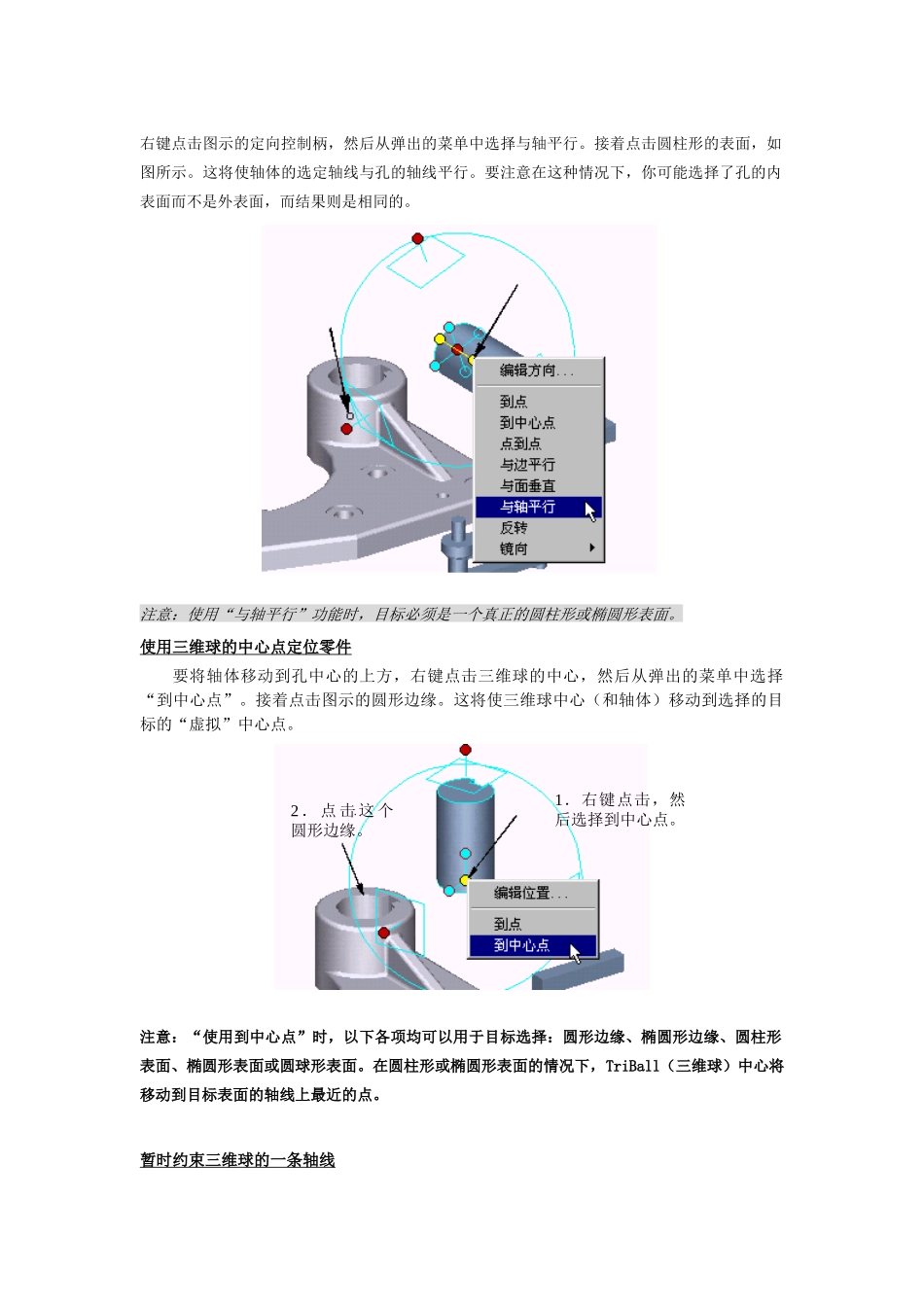

右键点击图示的定向控制柄，然后从弹出的菜单中选择与轴平行。接着点击圆柱形的表面，如图所示。这将使轴体的选定轴线与孔的轴线平行。要注意在这种情况下，你可能选择了孔的内表面而不是外表面，而结果则是相同的。注意：使用“与轴平行”功能时，目标必须是一个真正的圆柱形或椭圆形表面。使用三维球的中心点定位零件要将轴体移动到孔中心的上方，右键点击三维球的中心，然后从弹出的菜单中选择“到中心点”。接着点击图示的圆形边缘。这将使三维球中心（和轴体）移动到选择的目标的“虚拟”中心点。注意：“使用到中心点”时，以下各项均可以用于目标选择：圆形边缘、椭圆形边缘、圆柱形表面、椭圆形表面或圆球形表面。在圆柱形或椭圆形表面的情况下，TriBall（三维球）中心将移动到目标表面的轴线上最近的点。暂时约束三维球的一条轴线1．右键点击，然后选择到中心点。2 ． 点 击 这 个圆形边缘。现在先点击顶部外侧的三维球控制柄，将轴体向下滑动到孔的底部。这项操作将使三维球的垂直轴线突出显示为黄色，这意味着三维球现在暂时受到约束，只能沿着/围绕这条轴线平移/旋转。现在将三维球的中心拖至下面的圆形边缘。轴体将沿着受约束的垂直轴线向下“滑动”，并刚好捕捉定位到与孔的底部对齐的位置上。与边平行命令下一步要对齐键槽，方法是右键点击图示的定向控制柄，然后从弹出的菜单中选择与边平行。然后点击孔键槽上所示的边缘。这将使选定的三维球轴线，通过围绕三维球中心点旋转，而与目标边缘对齐。关闭三维球。与面垂直命令选择定位键，然后打开三维球。右键点击图示的定向控制柄，然后从弹出的菜单中选择与面垂直，将定位键与键槽对齐。接着点击底座的顶面，如图所示。这将使选定的三维球轴线垂直于目标表面。点击设计环境的空白处，取消对选定轴线的选择。1．点击控制柄。2 ． 将 三 维 球的中心拖至这个圆形边缘。2．点击这个边缘。1．右键点击，然后选择与边平行。使用拖 - 放方法，对三维球进行重新定位 按空格键，改变三维球在零件上的位置。三维球的颜色现在将变成白色，表明它处于“分离”状态，可以独立于零件而移动。现在，将三维球的中心拖至定位键的一角（如果必要可以放大）。然后再次按空格键，使三维球重新附着于零件（颜色变回蓝色）。1.按空格键（三维球的颜色变成白色）。2.将三维球中心拖至定位键的一角。3. 按空格键（三维球的颜色变回蓝色）到点命令将三维球的中心拖至轴体的隅角点，将定位键放...
