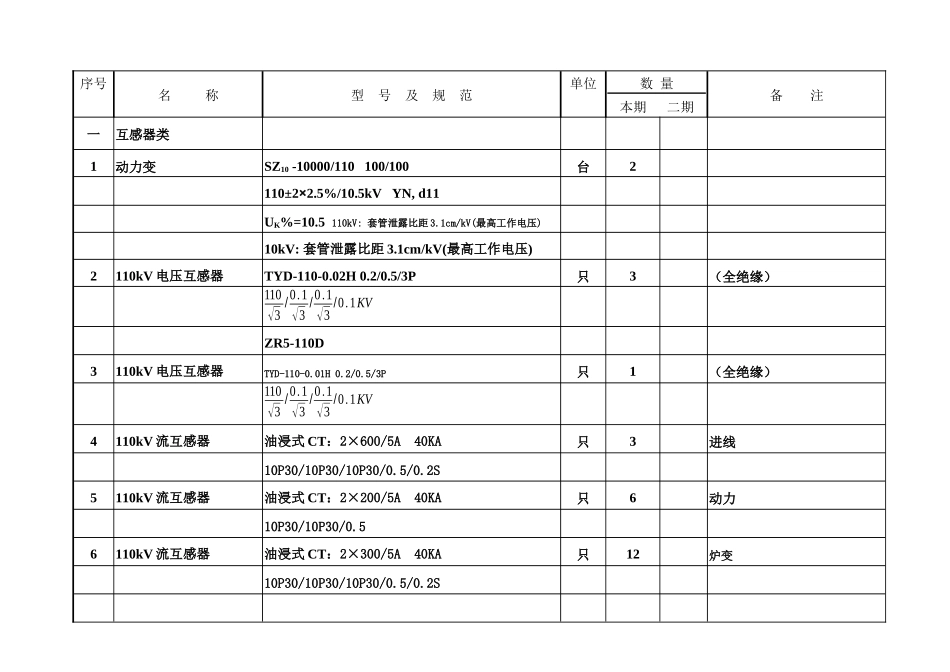

图号：JHFS110S-D01－03 工程设计资质证书丙级 编号：A264001076金海峰晟 110KV 变电站工程 主要电气设备清册 石嘴山天净电力勘测设计有限公司2010 年 9 月 审 核：校 核：编 写：序号名 称型 号 及 规 范单位数 量本期 二期备 注一互感器类1动力变SZ10 -10000/110 100/100台2110±2×2.5%/10.5kV YN, d11UK%=10.5 110kV: 套管泄露比距 3.1cm/kV(最高工作电压)10kV: 套管泄露比距 3.1cm/kV(最高工作电压)2110kV 电压互感器TYD-110-0.02H 0.2/0.5/3P 只3（全绝缘）110√3/0.1√3/0.1√3/0.1KVZR5-110D3110kV 电压互感器TYD-110-0.01H 0.2/0.5/3P 只1（全绝缘）110√3/0.1√3/0.1√3/0.1KV4110kV 流互感器油浸式 CT：2×600/5A 40KA 只3进线10P30/10P30/10P30/0.5/0.2S5110kV 流互感器油浸式 CT：2×200/5A 40KA 只6动力10P30/10P30/0.56110kV 流互感器油浸式 CT：2×300/5A 40KA 只12炉变10P30/10P30/10P30/0.5/0.2S序号名 称型 号 及 规 范单位数 量本期 二期备 注二断路器、隔离开关1110KV 六氟化硫断路器 LW25-126/3150A-40kA 弹簧机构台72110KV 高压隔离开关GW□A-126DW/1250组9动稳定电流峰值：100KA；4S 热稳定电流：40KA主地刀配 CS-14G 手动机构3110KV 高压隔离开关GW□A-126IIDW/1250组8动稳定电流峰值：100KA；4S 热稳定电流：40KA主地刀配 CS-14G 手动机构4炉变中性点成套接地装置ZH-ZJB-110D套4(LRB-10 150/5A 10P20 20VA)GW13-72.5W/630 1 极Y1.5W-72/630 1 只LJW1-10W3-10P15 100/5A 1 只 棒形 1 套ZS-24/16 1 只 ZSW-72.5/4-3 1 只 序号名 称型 号 及 规 范单位数 量本期 二期备 注5动力变中性点成套接地装置 LRD-60-10P30-100~150/5GW13-72.5W/630 1 极(CJ2-XG 电动机构)Y1.5W-72/630 1 只LJW1-10-B 100/5 1 只(0.5/10P15 15VA/15VA) 三电容器类1电力电容器BAMH12/√3-1500-3W台22放电线圈FDR-----1.7/12/√3台63干式串联电抗器CKGKL-60/10-12-1W台64支持绝缘子ZSW-35/400柱14535KV 高压隔离开关GW□A-40.5DW/630组2动稳定电流峰值：63KA；4S 热稳定电流：25KA主地刀配手动机构额定电压：40.5 额定电流：12506过电压保护器SCLP组2序号名 称型 号 及 规 范单位数 量本期 二期备 注四设备金具1耐张绝缘子串11X(XWP-100)串332悬垂绝缘子串10X(XWP-100)串93液压型耐张线夹NY-500/35A套27引下线为 LGJ-300/254悬...
