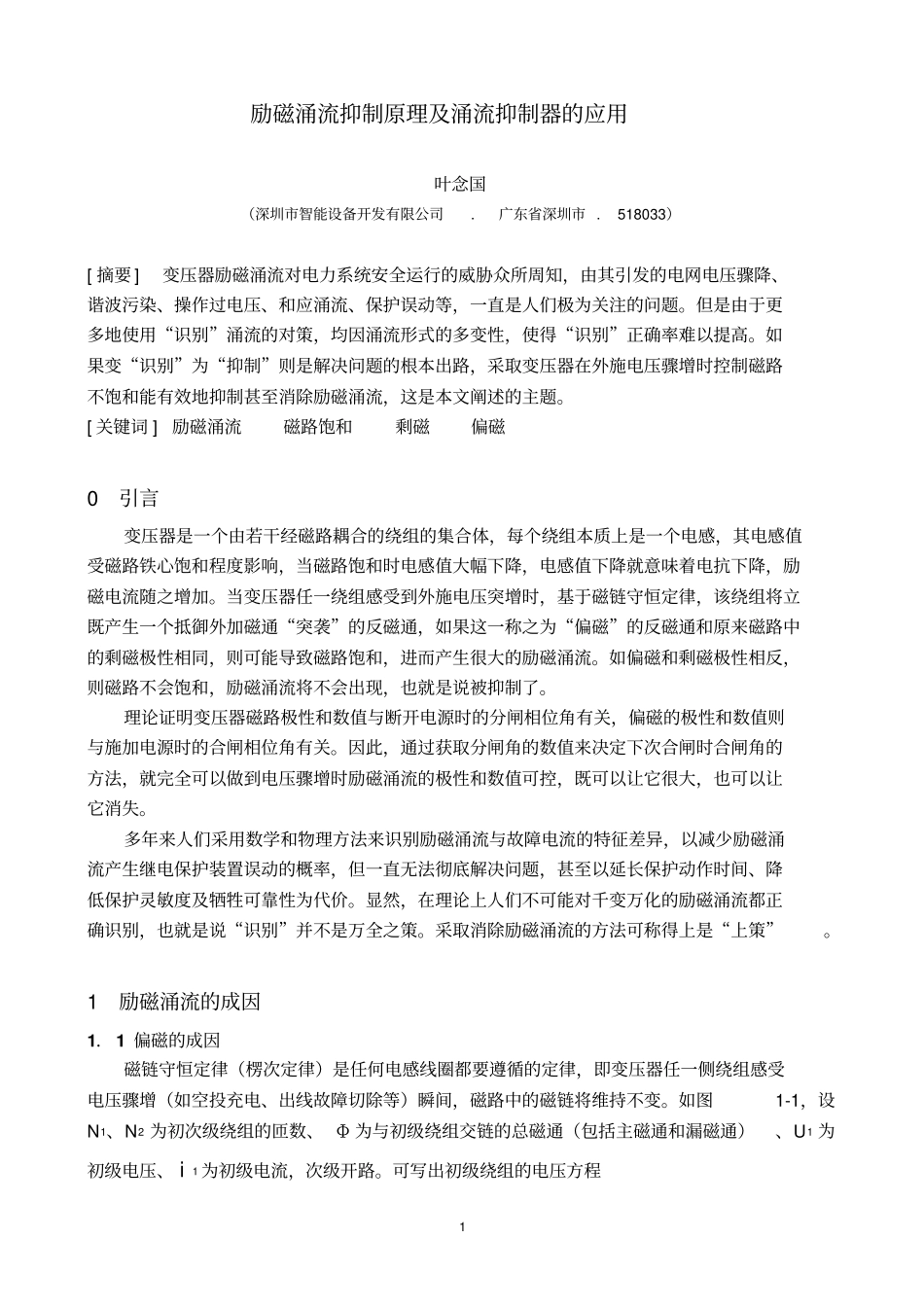

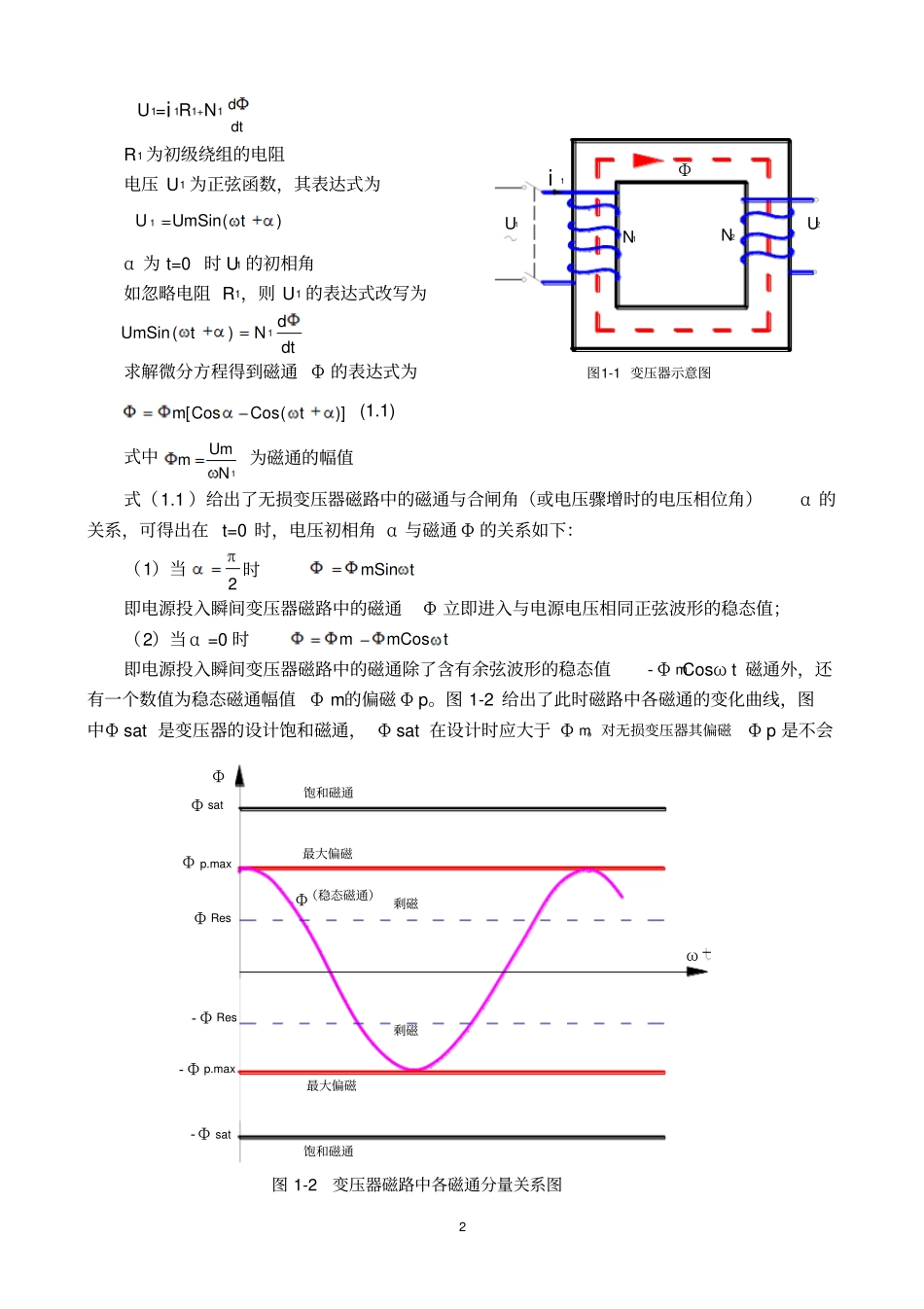

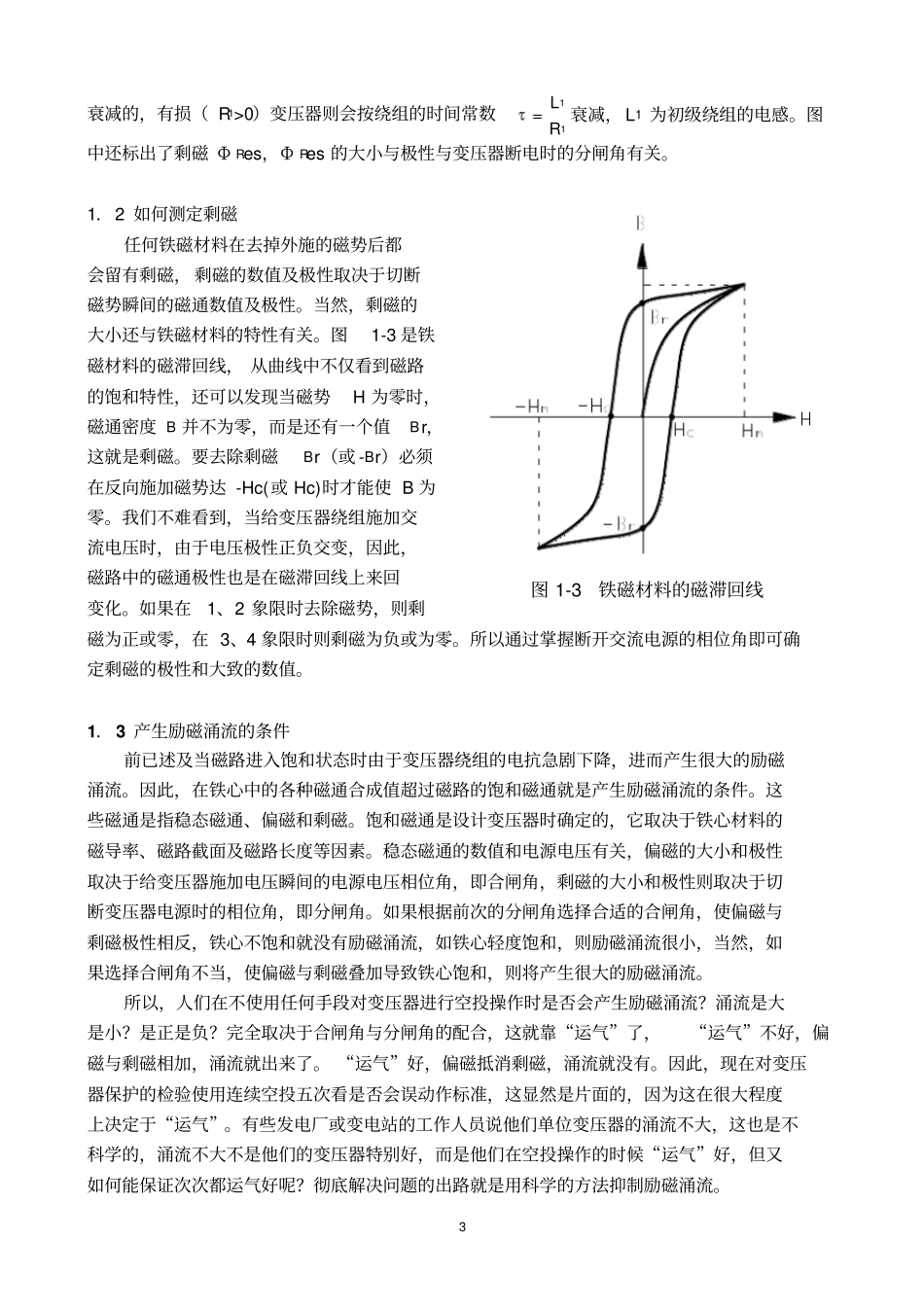

1 励磁涌流抑制原理及涌流抑制器的应用叶念国（深圳市智能设备开发有限公司. 广东省深圳市 . 518033）[ 摘要 ] 变压器励磁涌流对电力系统安全运行的威胁众所周知，由其引发的电网电压骤降、谐波污染、操作过电压、和应涌流、保护误动等，一直是人们极为关注的问题。但是由于更多地使用“识别”涌流的对策，均因涌流形式的多变性，使得“识别”正确率难以提高。如果变“识别”为“抑制”则是解决问题的根本出路，采取变压器在外施电压骤增时控制磁路不饱和能有效地抑制甚至消除励磁涌流，这是本文阐述的主题。[ 关键词 ]励磁涌流磁路饱和剩磁偏磁0 引言变压器是一个由若干经磁路耦合的绕组的集合体，每个绕组本质上是一个电感，其电感值受磁路铁心饱和程度影响，当磁路饱和时电感值大幅下降，电感值下降就意味着电抗下降，励磁电流随之增加。当变压器任一绕组感受到外施电压突增时，基于磁链守恒定律，该绕组将立既产生一个抵御外加磁通“突袭”的反磁通，如果这一称之为“偏磁”的反磁通和原来磁路中的剩磁极性相同，则可能导致磁路饱和，进而产生很大的励磁涌流。如偏磁和剩磁极性相反，则磁路不会饱和，励磁涌流将不会出现，也就是说被抑制了。理论证明变压器磁路极性和数值与断开电源时的分闸相位角有关，偏磁的极性和数值则与施加电源时的合闸相位角有关。因此，通过获取分闸角的数值来决定下次合闸时合闸角的方法，就完全可以做到电压骤增时励磁涌流的极性和数值可控，既可以让它很大，也可以让它消失。多年来人们采用数学和物理方法来识别励磁涌流与故障电流的特征差异，以减少励磁涌流产生继电保护装置误动的概率，但一直无法彻底解决问题，甚至以延长保护动作时间、降低保护灵敏度及牺牲可靠性为代价。显然，在理论上人们不可能对千变万化的励磁涌流都正确识别，也就是说“识别”并不是万全之策。采取消除励磁涌流的方法可称得上是“上策”。1 励磁涌流的成因1． 1 偏磁的成因磁链守恒定律（楞次定律）是任何电感线圈都要遵循的定律，即变压器任一侧绕组感受电压骤增（如空投充电、出线故障切除等）瞬间，磁路中的磁链将维持不变。如图1-1，设N1、N2 为初次级绕组的匝数、 Φ 为与初级绕组交链的总磁通（包括主磁通和漏磁通）、U1 为初级电压、 i 1 为初级电流，次级开路。可写出初级绕组的电压方程2 U1=i 1R1+N1dtdR1 为初级绕组的电阻电压 U1 为正弦函数，其表达式为)(1tUmSinUα 为 t=0 时 U1 的初相角如...
