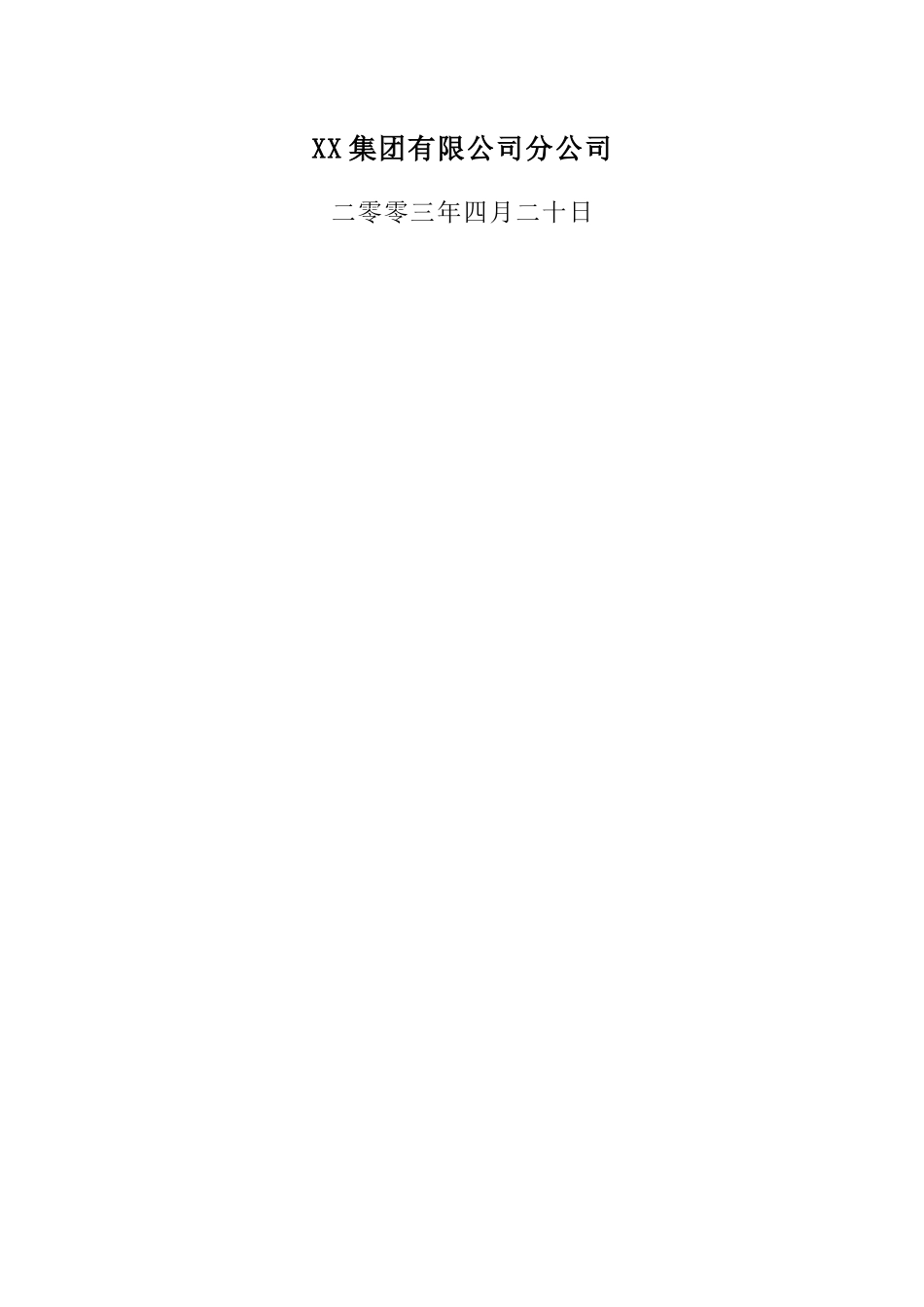

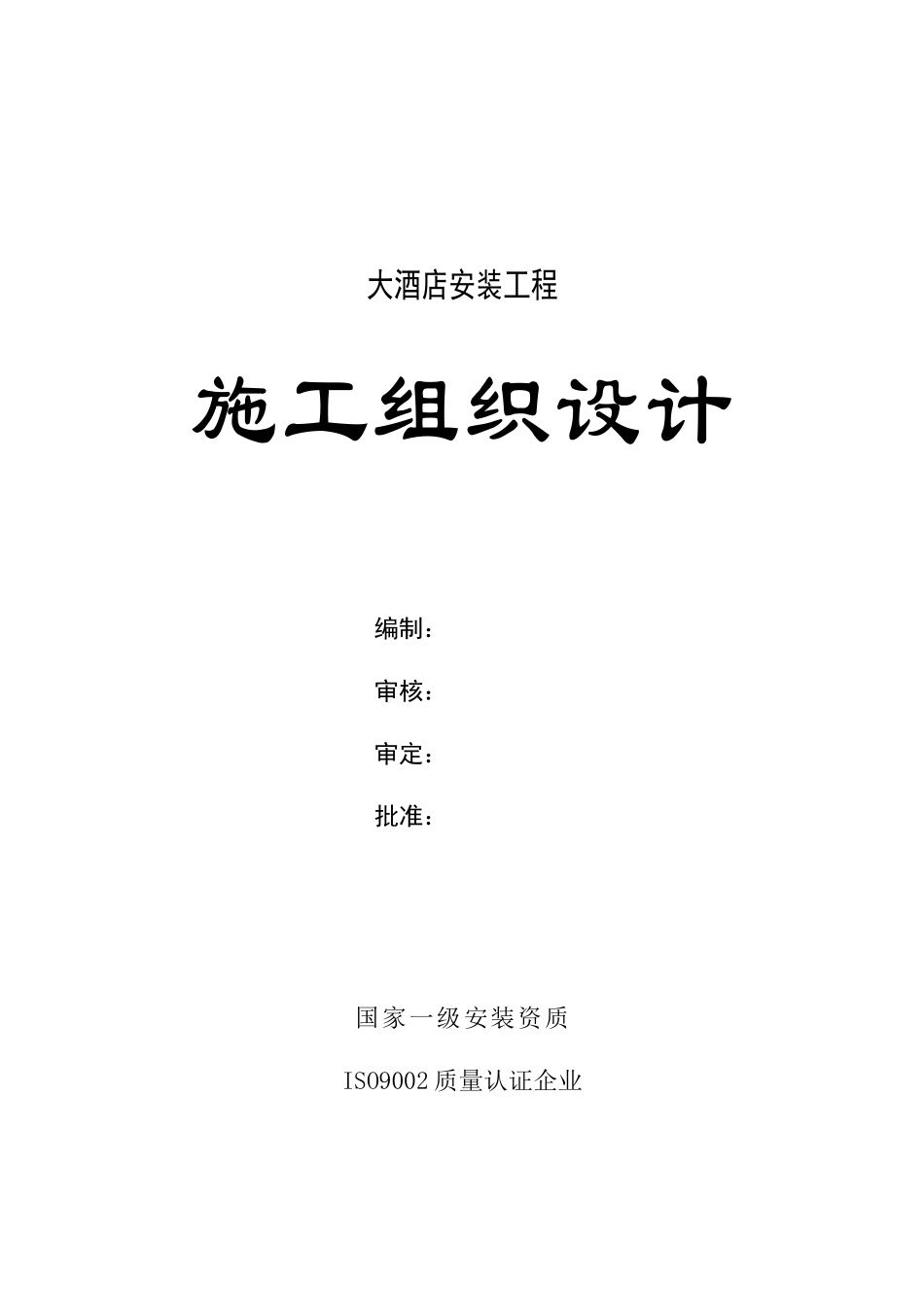

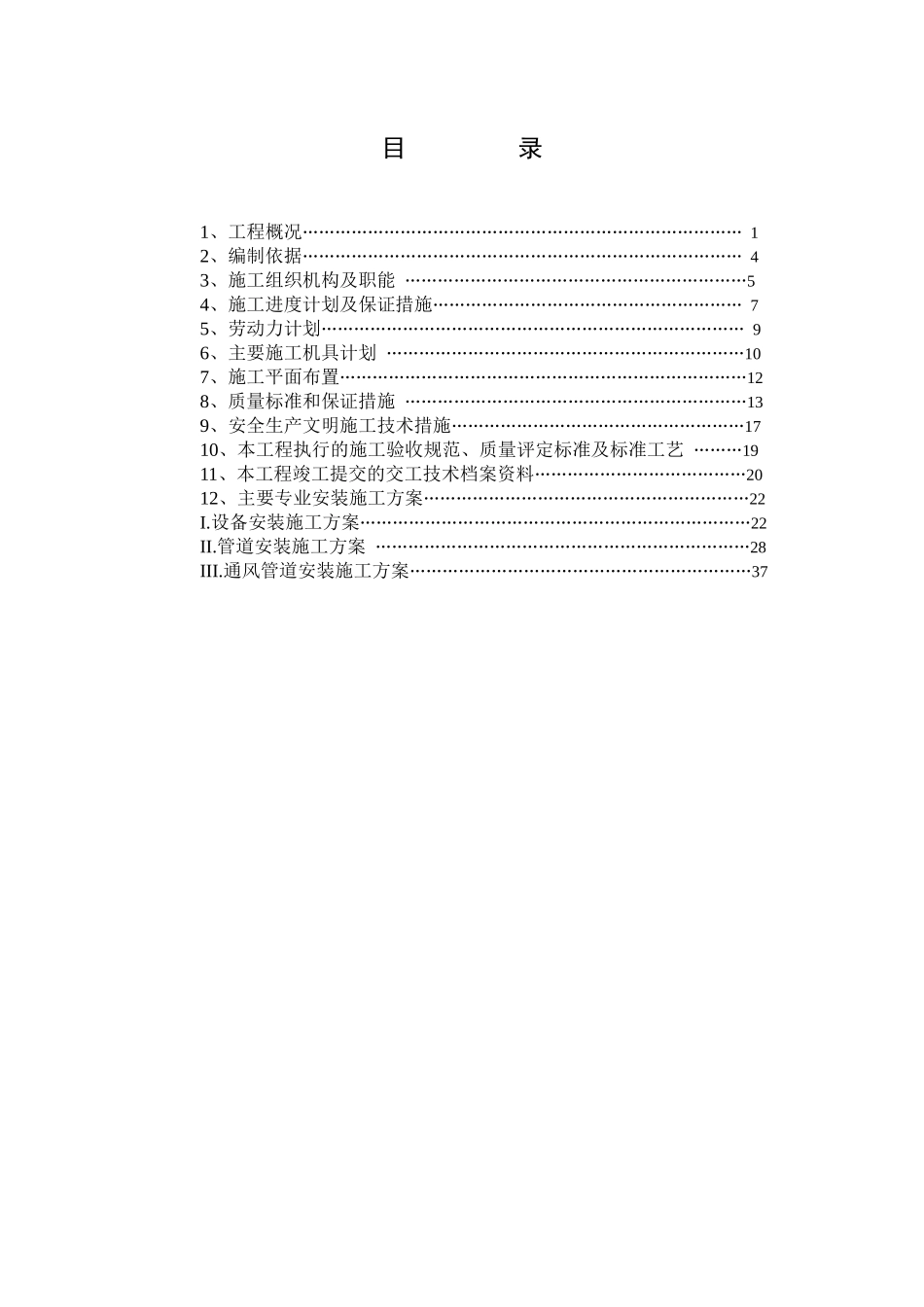

大酒店安装工程施工组织设计编制： 审核： 审定： 批准：国家一级安装资质ISO9002 质量认证企业XX 集团有限公司分公司二零零三年四月二十日目 录1、工程概况……………………………………………………………………… 12、编制依据……………………………………………………………………… 43、施工组织机构及职能 ………………………………………………………54、施工进度计划及保证措施………………………………………………… 75、劳动力计划…………………………………………………………………… 96、主要施工机具计划 …………………………………………………………107、施工平面布置…………………………………………………………………128、质量标准和保证措施 ………………………………………………………139、安全生产文明施工技术措施………………………………………………1710、本工程执行的施工验收规范、质量评定标准及标准工艺 ………1911、本工程竣工提交的交工技术档案资料…………………………………2012、主要专业安装施工方案……………………………………………………22I.设备安装施工方案………………………………………………………………22II.管道安装施工方案 ……………………………………………………………28III.通风管道安装施工方案………………………………………………………371、工程概况1.1 工程名称： XX 酒店通风空调与热水系统安装工程1.2 建设单位： XX 酒店1.3 设计单位： 上海工程勘察设计有限公司1.4 工程地点： XX 市区1.5 工期要求： 服从业主安排1.6 质量要求： 优良1.7 工程简介：XX 酒店是一幢大型现代酒店，总建筑面积超过 16000 平方米。该办公大楼总共六层，空调工程由三个系统组成，冷（热）源均采用闭式循环，同程式布置。采用风机盘加新风或吊挂式空调机通过风管传到需要处，达到采暖（降温）要求。热水供应采用原建筑已有热水锅炉供水，利用管道向各客房供应。1.8 工程施工范围：1.8.1 空调系统设备安装。1.8.2 空调及热水系统管道安装及保温。1.8.3 空调系统风管制作及保温。1.8.4 空调系统调试。1.9 主要实物工程量序号名 称型 号单 位数 量1模块式热泵MAC170A/AR台302循环水泵KQL125/150-18.5/2台33空调箱MSW030台16MSW040V台5MDM0608台14风机盘管MCW400C台14MCW600C台146MCW800C台14MCW1200C台465膨胀水箱3#方型台16自洁式水过滤器GCQ-150台...
