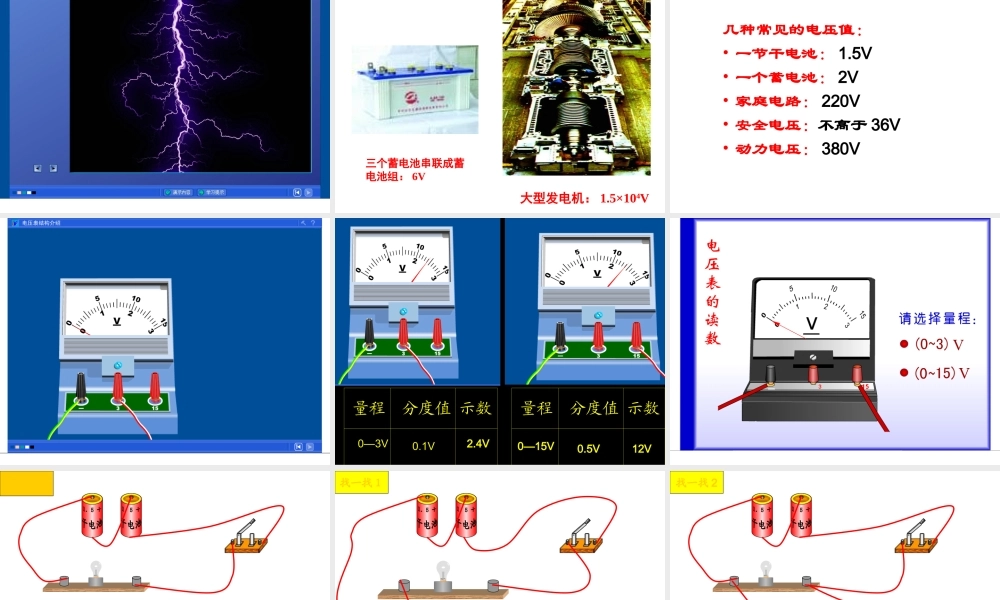

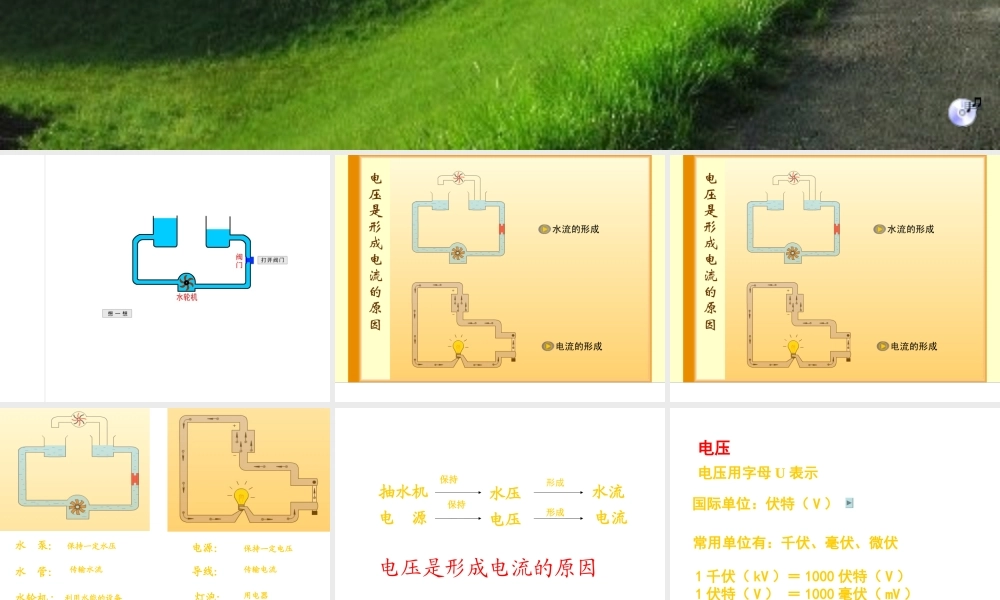

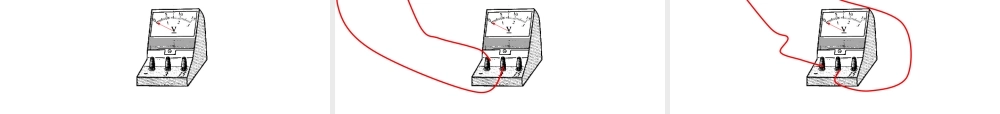

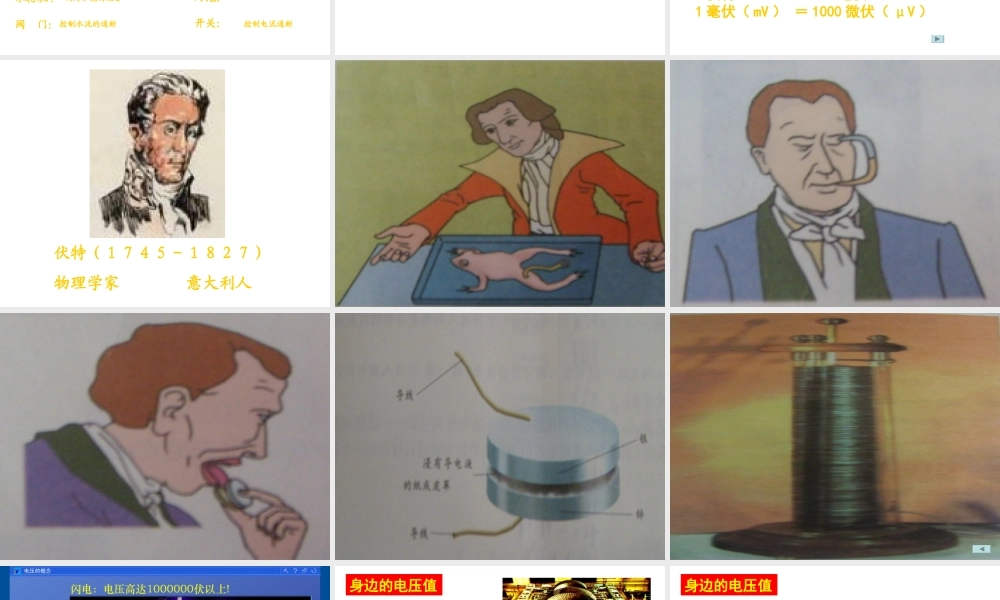

电压和电压表的使用丹阳市第九中学 李庆丰 水 泵：水 管：水轮机 :阀 门：保持一定水压传输水流利用水能的设备控制水流的通断保持一定电压电源：导线：灯泡：用电器开关：控制电流通断传输电流 抽水机保持水压形成水流电 源保持电压形成电压是形成电流的原因电流 电压电压用字母 U 表示 国际单位：伏特（ V ）常用单位有：千伏、毫伏、微伏1 千伏（ kV ）＝ 1000 伏特（ V ）1 伏特（ V ） ＝ 1000 毫伏（ mV ）1 毫伏（ mV ） ＝ 1000 微伏（ μV ） 伏特（１７４５－１８２７）物理学家 意大利人 身边的电压值三个蓄电池串联成蓄电池组： 6V大型发电机： 1.5×104V 几种常见的电压值：• 一节干电池： 1.5V• 一个蓄电池： 2V • 家庭电路： 220V• 安全电压：不高于 36V• 动力电压： 380V身边的电压值 量程分度值 示数0—3V0.1V2.4V量程分度值 示数0—15V0.5V12V 试一试 找一找１ 找一找 2 找一找 3 找一找 4 找一找 5 校零并联正负选择可以电压表的使用 Ｌ２Ｌ１做一做 电压表和电流表在使用规则上，有哪些不同之处 ? 有哪些相同之处 ? 比较 自制水果电池 做一做猜想 : 影响水果电池电压的因素有哪些？实验 : 请你任选以上一种猜想进行探究． （ 1 ）写出实验步骤． （ 2 ）设计一个供记录实验数据的表格． ( 3 ) 你们小组实验的结论是 _________ 多谢指导
