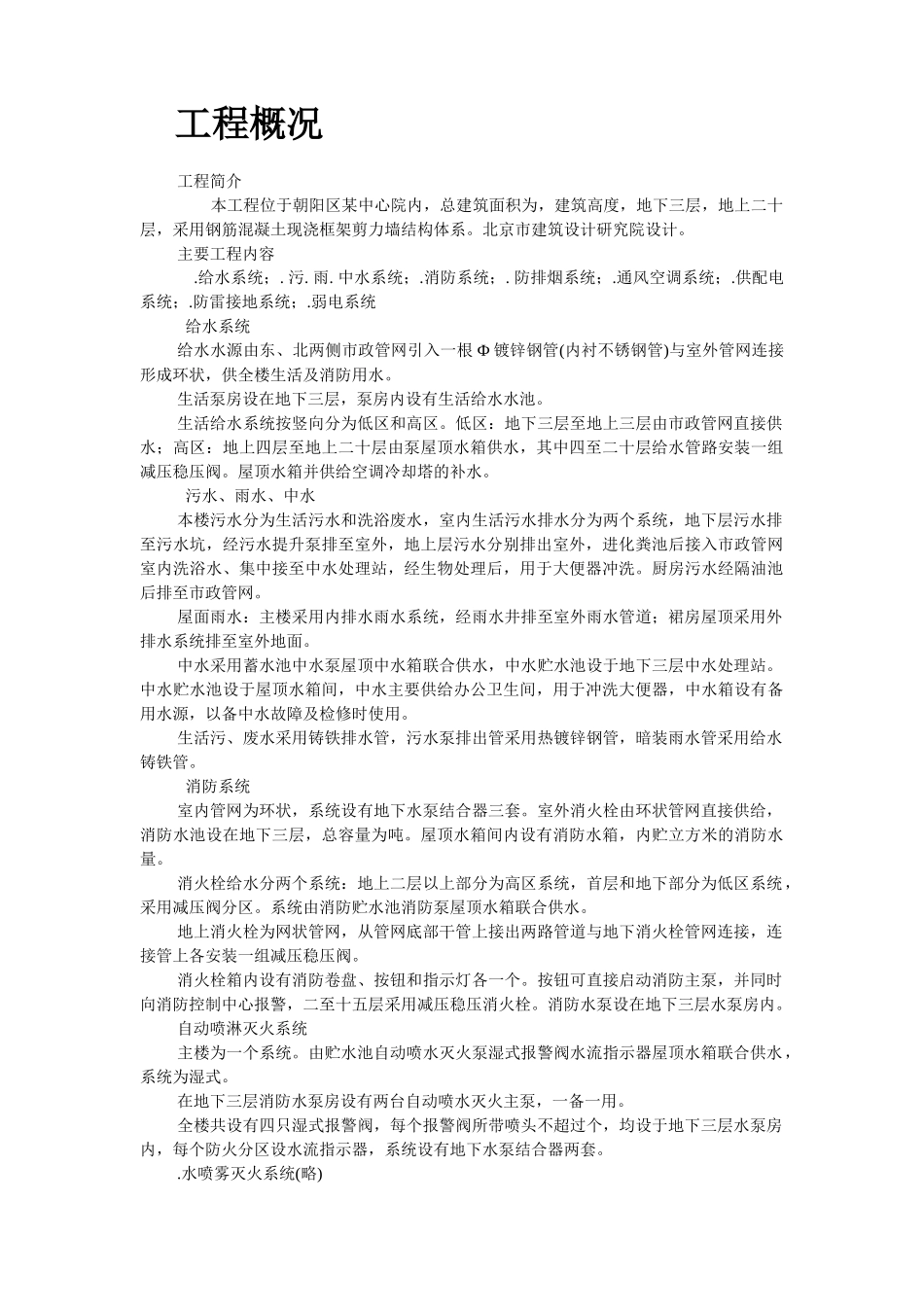

目录工程概况工程简介 本工程位于朝阳区某中心院内，总建筑面积为，建筑高度，地下三层，地上二十层，采用钢筋混凝土现浇框架剪力墙结构体系。北京市建筑设计研究院设计。主要工程内容 .给水系统；. 污. 雨. 中水系统；.消防系统；. 防排烟系统；.通风空调系统；.供配电系统；.防雷接地系统；.弱电系统 给水系统给水水源由东、北两侧市政管网引入一根 Ф 镀锌钢管(内衬不锈钢管)与室外管网连接形成环状，供全楼生活及消防用水。生活泵房设在地下三层，泵房内设有生活给水水池。生活给水系统按竖向分为低区和高区。低区：地下三层至地上三层由市政管网直接供水；高区：地上四层至地上二十层由泵屋顶水箱供水，其中四至二十层给水管路安装一组减压稳压阀。屋顶水箱并供给空调冷却塔的补水。 污水、雨水、中水本楼污水分为生活污水和洗浴废水，室内生活污水排水分为两个系统，地下层污水排至污水坑，经污水提升泵排至室外，地上层污水分别排出室外，进化粪池后接入市政管网室内洗浴水、集中接至中水处理站，经生物处理后，用于大便器冲洗。厨房污水经隔油池后排至市政管网。屋面雨水：主楼采用内排水雨水系统，经雨水井排至室外雨水管道；裙房屋顶采用外排水系统排至室外地面。中水采用蓄水池中水泵屋顶中水箱联合供水，中水贮水池设于地下三层中水处理站。中水贮水池设于屋顶水箱间，中水主要供给办公卫生间，用于冲洗大便器，中水箱设有备用水源，以备中水故障及检修时使用。生活污、废水采用铸铁排水管，污水泵排出管采用热镀锌钢管，暗装雨水管采用给水铸铁管。 消防系统室内管网为环状，系统设有地下水泵结合器三套。室外消火栓由环状管网直接供给，消防水池设在地下三层，总容量为吨。屋顶水箱间内设有消防水箱，内贮立方米的消防水量。消火栓给水分两个系统：地上二层以上部分为高区系统，首层和地下部分为低区系统，采用减压阀分区。系统由消防贮水池消防泵屋顶水箱联合供水。地上消火栓为网状管网，从管网底部干管上接出两路管道与地下消火栓管网连接，连接管上各安装一组减压稳压阀。消火栓箱内设有消防卷盘、按钮和指示灯各一个。按钮可直接启动消防主泵，并同时向消防控制中心报警，二至十五层采用减压稳压消火栓。消防水泵设在地下三层水泵房内。自动喷淋灭火系统主楼为一个系统。由贮水池自动喷水灭火泵湿式报警阀水流指示器屋顶水箱联合供水，系统为湿式。在地下三层消防水泵房设有两台自动喷水灭火主泵，一备一用。全楼共...
