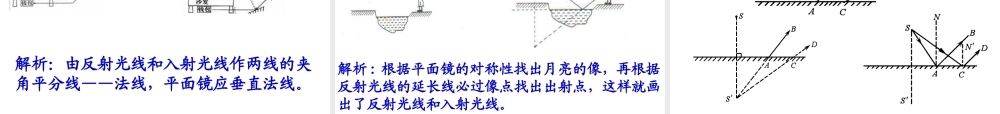

瓦店二中 朱跃 学习目标力学：1 、能用力的示意图进行简单的受力分析。2 、能画出杠杆的动力臂和阻力臂。3 、会分析滑轮组，并能画出绳子绕法光学：1. 能利用光在同种均匀介质中沿直线传播作光路图。2. 能根据光的反射定律，平面镜成像特点作光路图。3. 能根据光的折射规律作光路图。4. 能根据凸透镜的会聚作用和凹透镜的发散作用作简单光路图。电、磁学：1. 能够根据所给的电路图连接实物图以及由所给的实物图画出电路图；2. 能够根据要求设计简单的电路；3. 会正确连接家庭电路；4. 会根据安培定则判断通电螺线管的极性或电流，知道通电螺线管外部磁场的方向。知识梳理光学作图电磁学作图力学作图光的直线传播光的反射平面镜成像光的折射光学黑盒子实物连接实物图转化为电路图电路设计安全用电家庭电路电和磁作图力的示意图力臂的画法滑轮组的绕线作图要求：（ 1 ）用铅笔、直尺作图，力求做到规范、准确。如：同一图中不同大小力的长短应区分；电路图中导线要横平竖直等。（2 ）分清虚线与实线，保留作图痕迹（辅助线）。如：力臂和磁感线可画虚线，也可画实线；力与光线一定画带箭头的实线；辅助线（包括法线）画虚线；虚像一定画虚线。（3 ）根据要求，特别是对于力的示意图既不要多画，更不要少画。力学作图及技巧 :力的示意图或杠杆示意图，以及滑轮组的装配。这种作图题应当注意首先弄清题的具体要求：首先要根据物体的运动状态对物体进行受力分析，其次要画准力的三要素（大小、方向、作用点）：①力的作用点必须画在受力的物体上。②力臂一定得过支点。③杠杆所受力的作用点一定要画在杠杆上。最后表示力的符号，如果有题中有力的大小还要在图中标上力的大小：数值和单位。力学作图类型一、力的示意图 例 1 、请画出图中足球所受的重力的示意图典例引领G力学作图类型一、力的示意图 例 2 、在自动化的生产线上，常用传送带来传送工件。如图所示，一个工件与传送带一起以0.2m/s 的速度在水平方向上向右匀速运动，（不计空气阻力）请在图中画出工件的受力的示意图。典例引领分析：工件与传送带一起做匀速直线运动。它们相对静止，所以在水平方向上处于平衡状态，不受力的作用，只有在竖直方向上受到重力 G 和支持力 N 的作用。河南五年中考考题回顾2008 年重力和摩擦力物体从斜面上滑下来时，会慢慢停下来，画出物体在水平面上滑动时所受的力的示意图2009 年重力、摩擦力、支持力木块在水平面上做匀速运动...
