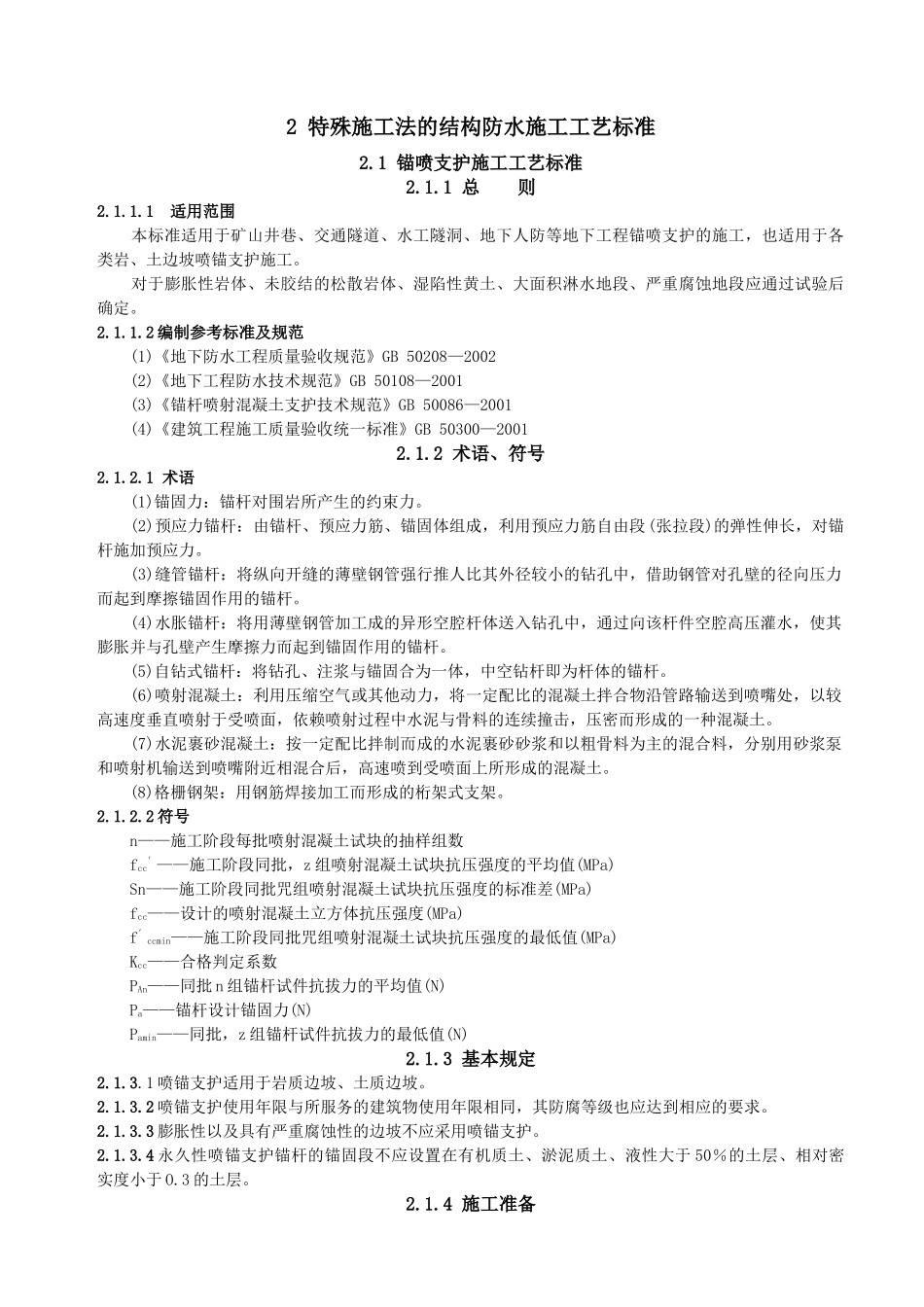

2 特殊施工法的结构防水施工工艺标准2.1 锚喷支护施工工艺标准2.1.1 总 则2.1.1.1 适用范围 本标准适用于矿山井巷、交通隧道、水工隧洞、地下人防等地下工程锚喷支护的施工，也适用于各类岩、土边坡喷锚支护施工。 对于膨胀性岩体、未胶结的松散岩体、湿陷性黄土、大面积淋水地段、严重腐蚀地段应通过试验后确定。2.1.1.2 编制参考标准及规范 (1)《地下防水工程质量验收规范》GB 50208—2002 (2)《地下工程防水技术规范》GB 50108—2001 (3)《锚杆喷射混凝土支护技术规范》GB 50086—2001 (4)《建筑工程施工质量验收统一标准》GB 50300—20012.1.2 术语、符号2.1.2.1 术语 (1)锚固力：锚杆对围岩所产生的约束力。 (2)预应力锚杆：由锚杆、预应力筋、锚固体组成，利用预应力筋自由段(张拉段)的弹性伸长，对锚杆施加预应力。 (3)缝管锚杆：将纵向开缝的薄壁钢管强行推人比其外径较小的钻孔中，借助钢管对孔壁的径向压力而起到摩擦锚固作用的锚杆。 (4)水胀锚杆：将用薄壁钢管加工成的异形空腔杆体送入钻孔中，通过向该杆件空腔高压灌水，使其膨胀并与孔壁产生摩擦力而起到锚固作用的锚杆。 (5)自钻式锚杆：将钻孔、注浆与锚固合为一体，中空钻杆即为杆体的锚杆。 (6)喷射混凝土：利用压缩空气或其他动力，将一定配比的混凝土拌合物沿管路输送到喷嘴处，以较高速度垂直喷射于受喷面，依赖喷射过程中水泥与骨料的连续撞击，压密而形成的一种混凝土。 (7)水泥裹砂混凝土：按一定配比拌制而成的水泥裹砂砂浆和以粗骨料为主的混合料，分别用砂浆泵和喷射机输送到喷嘴附近相混合后，高速喷到受喷面上所形成的混凝土。 (8)格栅钢架：用钢筋焊接加工而形成的桁架式支架。2.1.2.2 符号 n——施工阶段每批喷射混凝土试块的抽样组数 fcc′——施工阶段同批，z 组喷射混凝土试块抗压强度的平均值(MPa) Sn——施工阶段同批咒组喷射混凝土试块抗压强度的标准差(MPa) fcc——设计的喷射混凝土立方体抗压强度(MPa) f′ccmin——施工阶段同批咒组喷射混凝土试块抗压强度的最低值(MPa) Kcc——合格判定系数 PAn——同批 n 组锚杆试件抗拔力的平均值(N) Pa——锚杆设计锚固力(N) Pamin——同批，z 组锚杆试件抗拔力的最低值(N)2.1.3 基本规定2.1.3.1 喷锚支护适用于岩质边坡、土质边坡。2.1.3.2 喷锚支护使用年限与所服务的建筑物使用年限相同，其防腐等级也应达到相应的要求。2.1.3.3 膨胀性以及具有严重腐蚀性的边坡不应...
