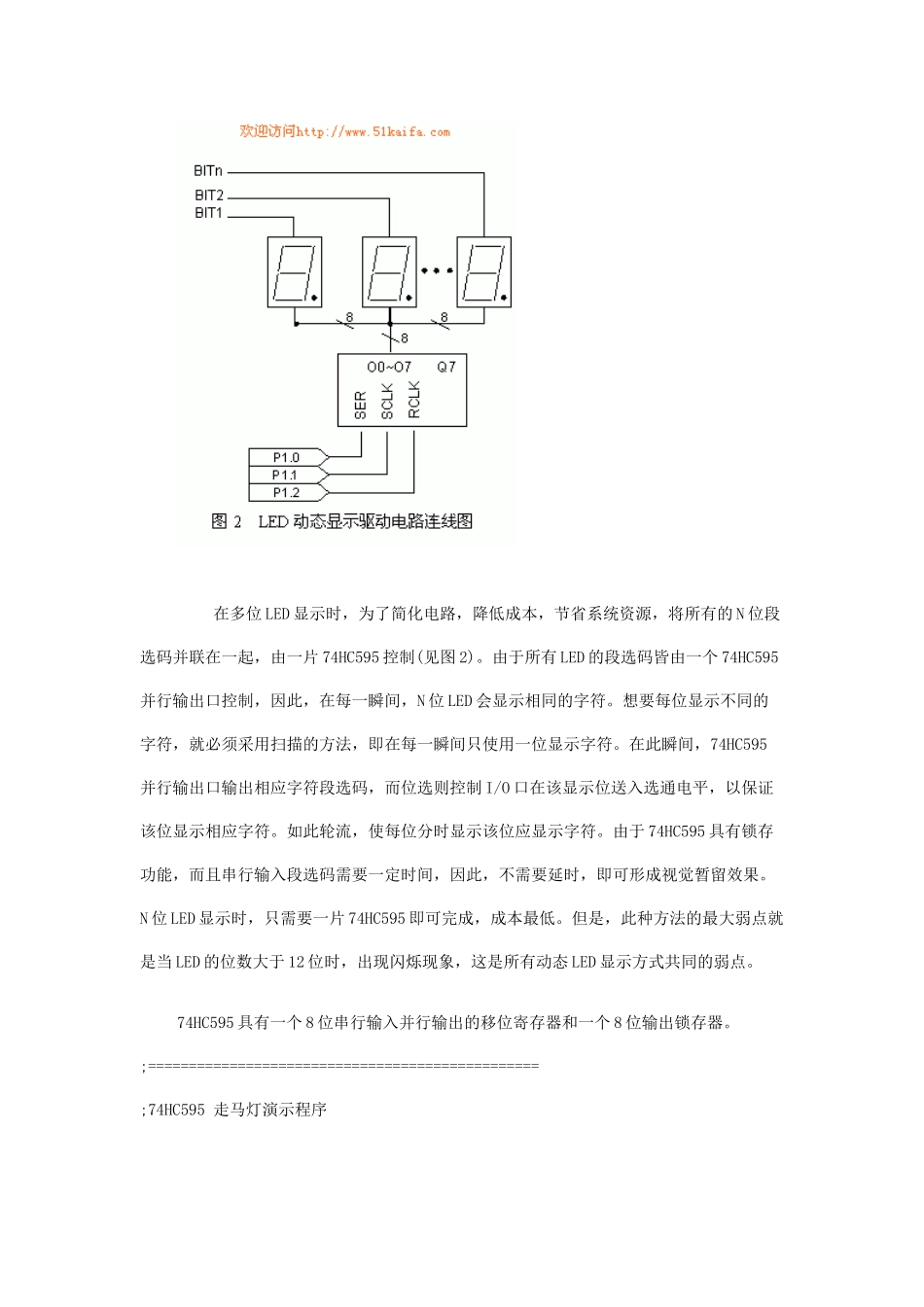

移位寄存器芯片 74HC595 实现 LED 动、静态显示的基本原理2010-01-16 23:44:27 来源：www.itsky2010.cn 电子工程师论坛摘 要：本文介绍了应用移位寄存器芯片 74HC595 实现 LED 动、静态显示的基本原理。提出了一种用 74HC595 实现多位 LED 显示的新方法。同时对该系统的硬件组成和软件实现作了详细说明。实际应用表明，此方法连线简单方便，成本低廉，可用于24 位 LED 或更多位 LED 显示。关键词：LED 74HC595 动态显示 静态显示1 引言 单片机应用系统中使用的显示器主要有 LED 和 LCD 两种。近年来也有用 CRT 显示的。前者价格低廉，配置灵活，与单片机接口方便；后者可进行图形显示，但接口较复杂，成本也较高。LED(Ling Emiting Diode)是发光二极管的缩写。实际应用非常普遍的是八段 LED 显示器。LED 显示器在大型报时屏幕，银行利率显示，城市霓虹灯建设中，得到广泛应用。在这些需要多位 LED 显示的场合，怎样实现系统稳定，价格低廉的显示，成为决定其成本的关键所在。2 74HC595 实现 LED 静、动态显示基本原理 74HC595 是美国国家半导体公司生产的通用移位寄存器芯片。并行输出端具有输出锁存功能。与单片机连接简单方便，只须三个 I/O 口即可。而且通过芯片的 Q7 引脚和SER 引脚，可以级联。而且价格低廉，每片单价为 1.5 元左右.2.1 静态显示 每位 LED 显示器段选线和 74HC595 的并行输出端相连，每一位可以独立显示(见图1)。在同一时间里，每一位显示的字符可以各不相同(每一位由一个 74HC595 的并行输出口控制段选码)。N 位 LED 显示要求 N 个 74HC595 芯片及 N+3 条 I/O 口线，占用资源较多，而且成本较高。这对于多位 LED 显示很不利。2.2 动态显示 在多位 LED 显示时，为了简化电路，降低成本，节省系统资源，将所有的 N 位段选码并联在一起，由一片 74HC595 控制(见图 2)。由于所有 LED 的段选码皆由一个 74HC595并行输出口控制，因此，在每一瞬间，N 位 LED 会显示相同的字符。想要每位显示不同的字符，就必须采用扫描的方法，即在每一瞬间只使用一位显示字符。在此瞬间，74HC595并行输出口输出相应字符段选码，而位选则控制 I/O 口在该显示位送入选通电平，以保证该位显示相应字符。如此轮流，使每位分时显示该位应显示字符。由于 74HC595 具有锁存功能，而且串行输入段选码需要一定时间，因此，不需要延时，即可形成视觉暂留效果...
