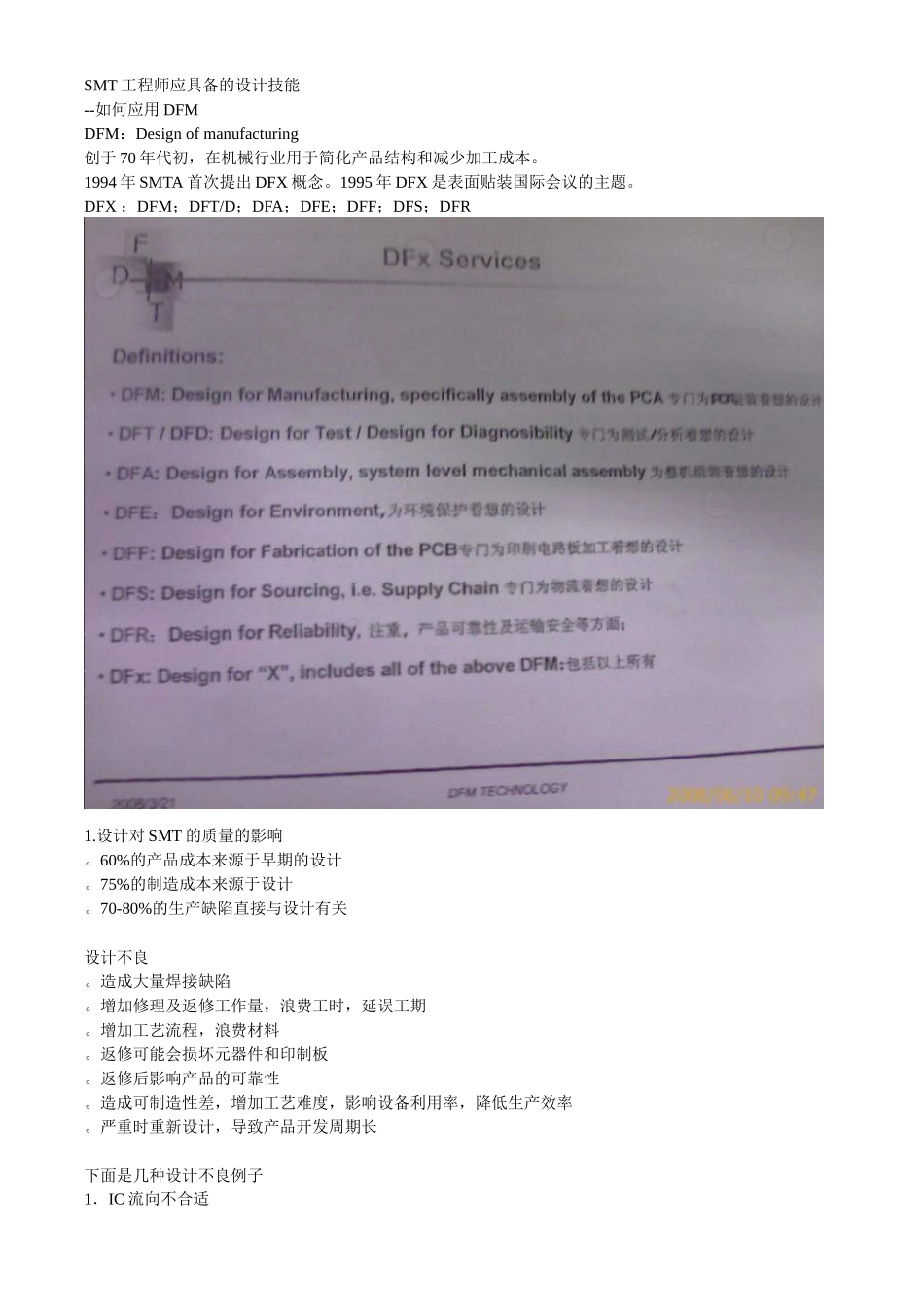

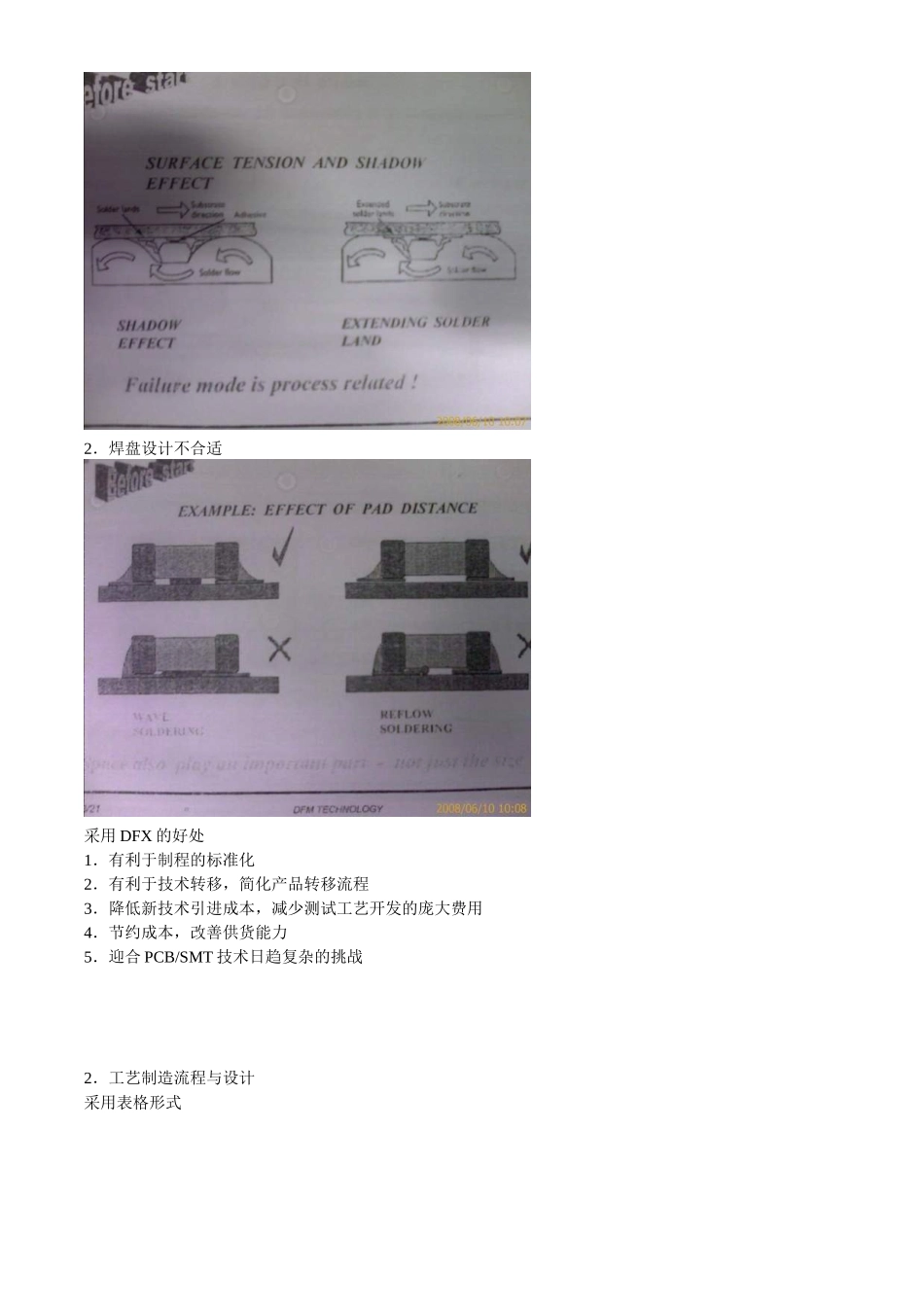

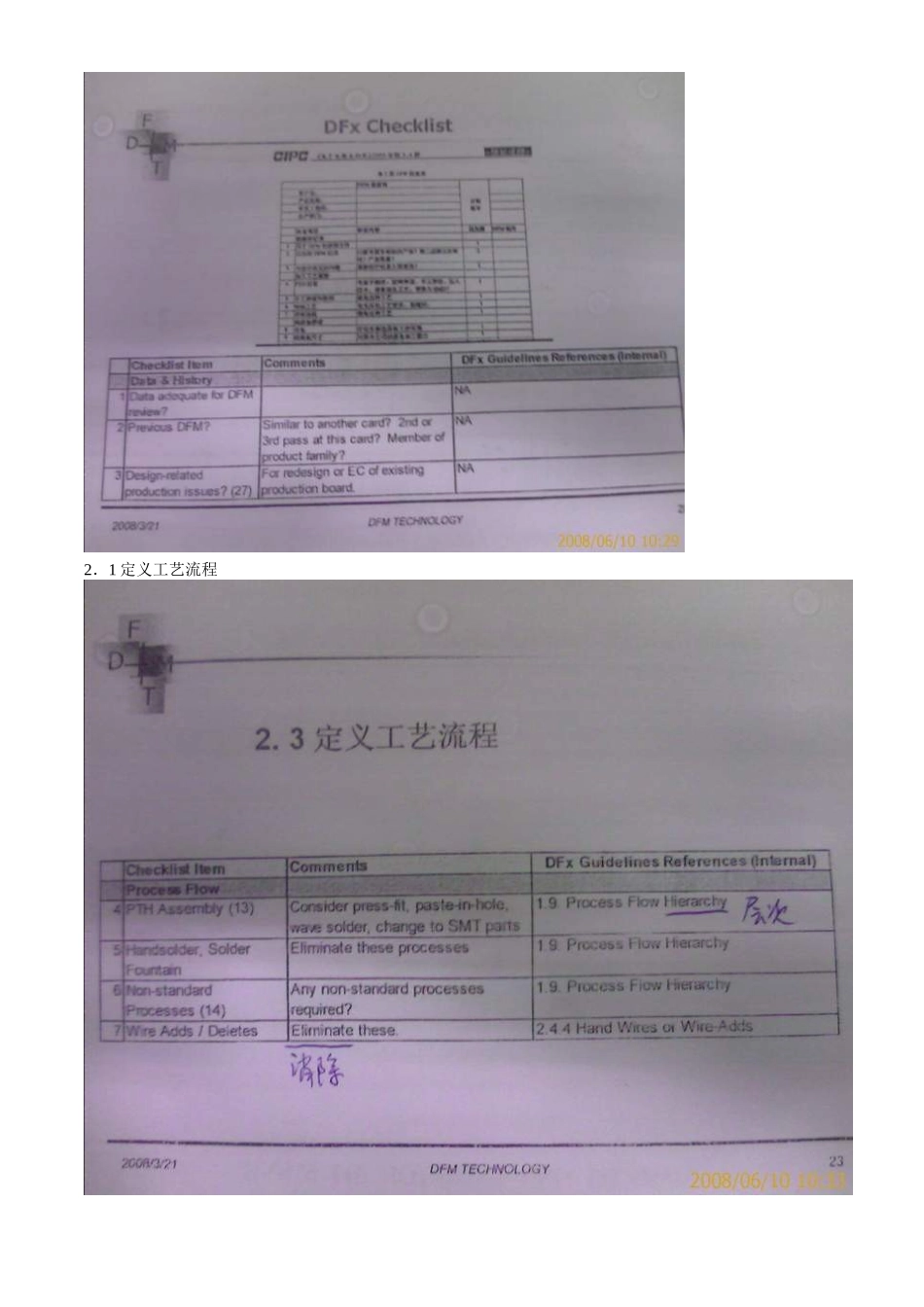

SMT 工程师应具备的设计技能--如何应用 DFMDFM：Design of manufacturing创于 70 年代初，在机械行业用于简化产品结构和减少加工成本。1994 年 SMTA 首次提出 DFX 概念。1995 年 DFX 是表面贴装国际会议的主题。DFX ：DFM；DFT/D；DFA；DFE；DFF；DFS；DFR1.设计对 SMT 的质量的影响。60%的产品成本来源于早期的设计。75%的制造成本来源于设计。70-80%的生产缺陷直接与设计有关设计不良。造成大量焊接缺陷。增加修理及返修工作量，浪费工时，延误工期。增加工艺流程，浪费材料。返修可能会损坏元器件和印制板。返修后影响产品的可靠性。造成可制造性差，增加工艺难度，影响设备利用率，降低生产效率。严重时重新设计，导致产品开发周期长下面是几种设计不良例子1．IC 流向不合适2．焊盘设计不合适采用 DFX 的好处1．有利于制程的标准化2．有利于技术转移，简化产品转移流程3．降低新技术引进成本，减少测试工艺开发的庞大费用4．节约成本，改善供货能力5．迎合 PCB/SMT 技术日趋复杂的挑战2．工艺制造流程与设计采用表格形式2．1 定义工艺流程2．2PCB 外形2．3 拼板2．4 元件2．5 元件贴装
