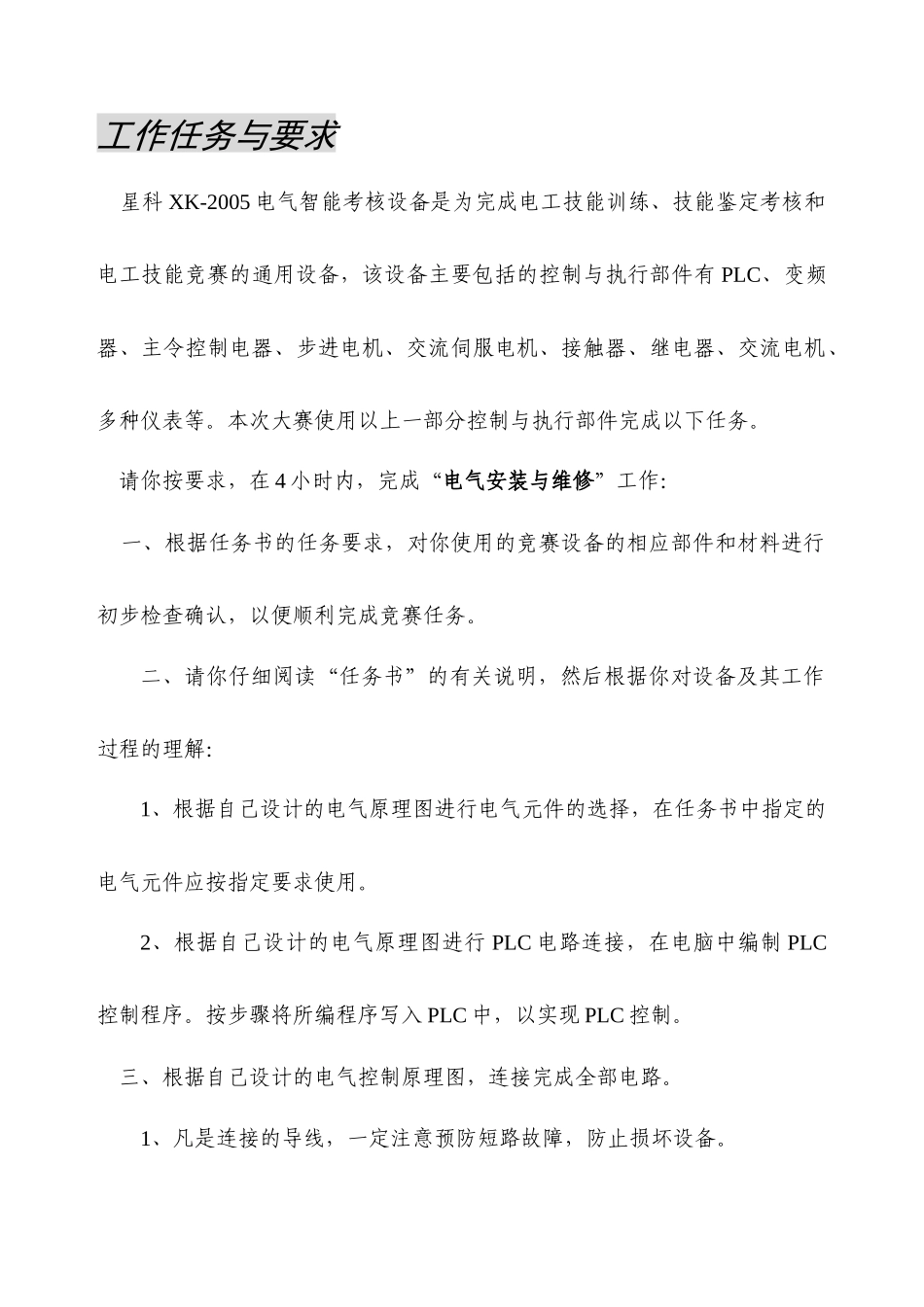

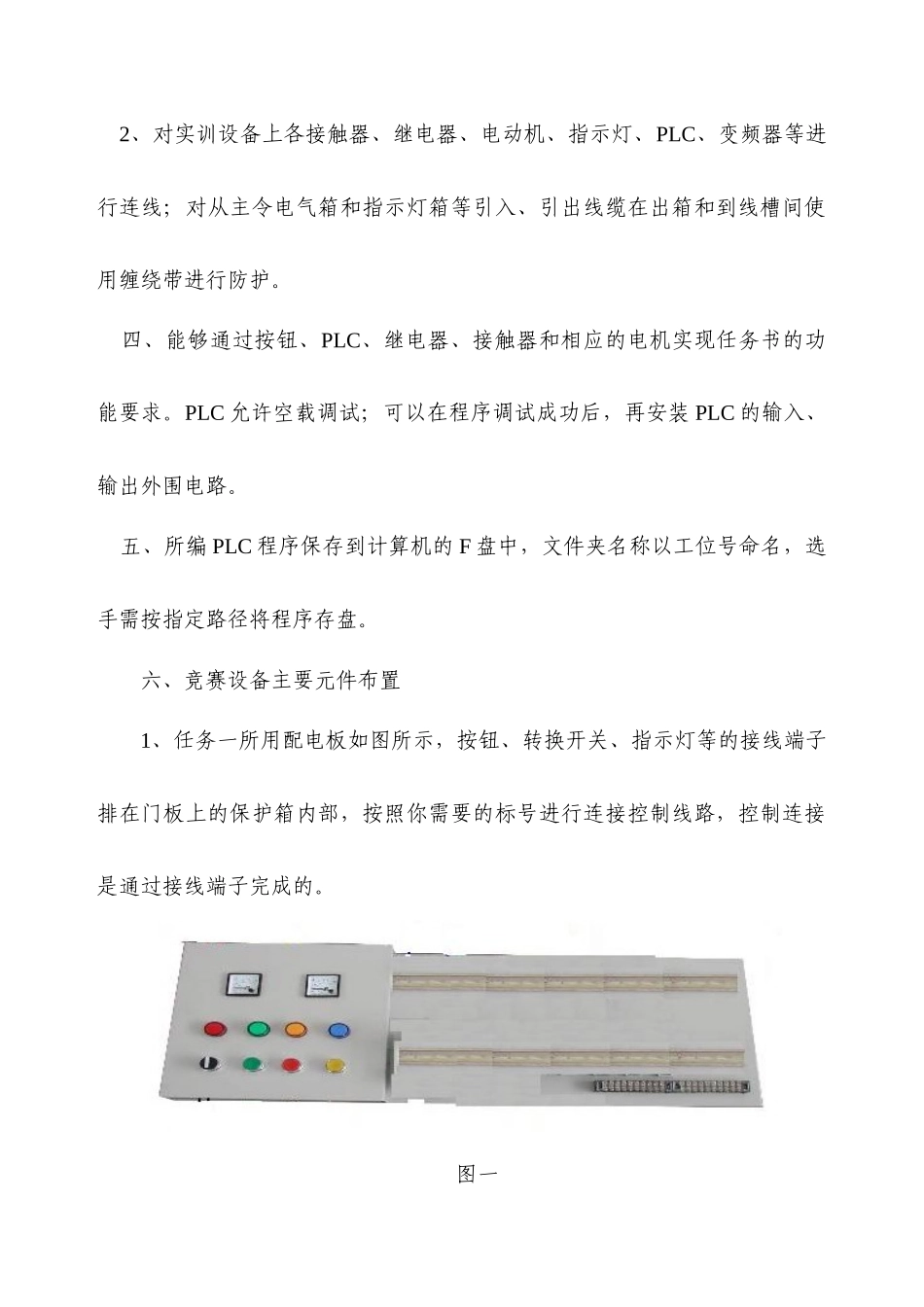

2012 年聊城市中等职业学校电工电子技能大赛电气安装与维修任务书山东·聊城·莘县2012 年 03 月工作任务与要求 星科 XK-2005 电气智能考核设备是为完成电工技能训练、技能鉴定考核和电工技能竞赛的通用设备，该设备主要包括的控制与执行部件有 PLC、变频器、主令控制电器、步进电机、交流伺服电机、接触器、继电器、交流电机、多种仪表等。本次大赛使用以上一部分控制与执行部件完成以下任务。 请你按要求，在 4 小时内，完成“电气安装与维修”工作： 一、根据任务书的任务要求，对你使用的竞赛设备的相应部件和材料进行初步检查确认，以便顺利完成竞赛任务。二、请你仔细阅读“任务书”的有关说明，然后根据你对设备及其工作过程的理解：1、根据自己设计的电气原理图进行电气元件的选择，在任务书中指定的电气元件应按指定要求使用。2、根据自己设计的电气原理图进行 PLC 电路连接，在电脑中编制 PLC控制程序。按步骤将所编程序写入 PLC 中，以实现 PLC 控制。 三、根据自己设计的电气控制原理图，连接完成全部电路。1、凡是连接的导线，一定注意预防短路故障，防止损坏设备。 2、对实训设备上各接触器、继电器、电动机、指示灯、PLC、变频器等进行连线；对从主令电气箱和指示灯箱等引入、引出线缆在出箱和到线槽间使用缠绕带进行防护。 四、能够通过按钮、PLC、继电器、接触器和相应的电机实现任务书的功能要求。PLC 允许空载调试；可以在程序调试成功后，再安装 PLC 的输入、输出外围电路。 五、所编 PLC 程序保存到计算机的 F 盘中，文件夹名称以工位号命名，选手需按指定路径将程序存盘。六、竞赛设备主要元件布置1、任务一所用配电板如图所示，按钮、转换开关、指示灯等的接线端子排在门板上的保护箱内部，按照你需要的标号进行连接控制线路，控制连接是通过接线端子完成的。图一2、任务二所需变频器、PLC、电机、信号源等布置见图二图二警告：接线时必须关闭设备总电源（门前的空气断路器），确保操作安全。接线完成，确认无误后，方可送电调试。选手操作必须按电工安全操作规程进行。紧急情况下可按下紧急停止按钮（红色蘑菇头按钮）。“电路安装调试”任务要求 竞赛设备部分部件如变频器、PLC、步进电机、按钮、急停开关、指示灯在门板上，控制连接线是通过接线端子完成的。接通设备电源后，设备三相进线电源指示灯黄、红灯亮。首先初步检查各个元器件有无损坏，然后再按任务书要求完成任务。电路安装和...
