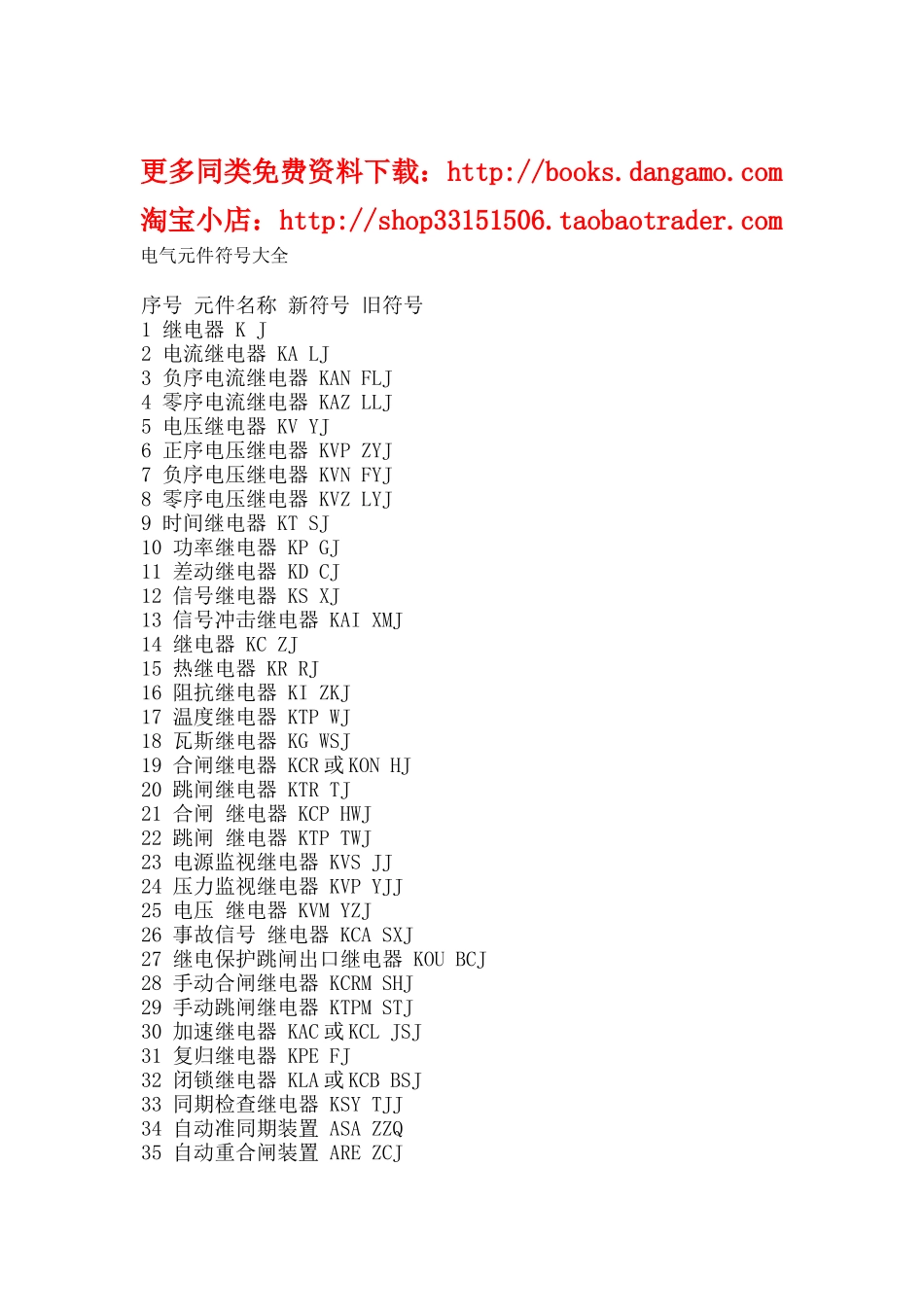

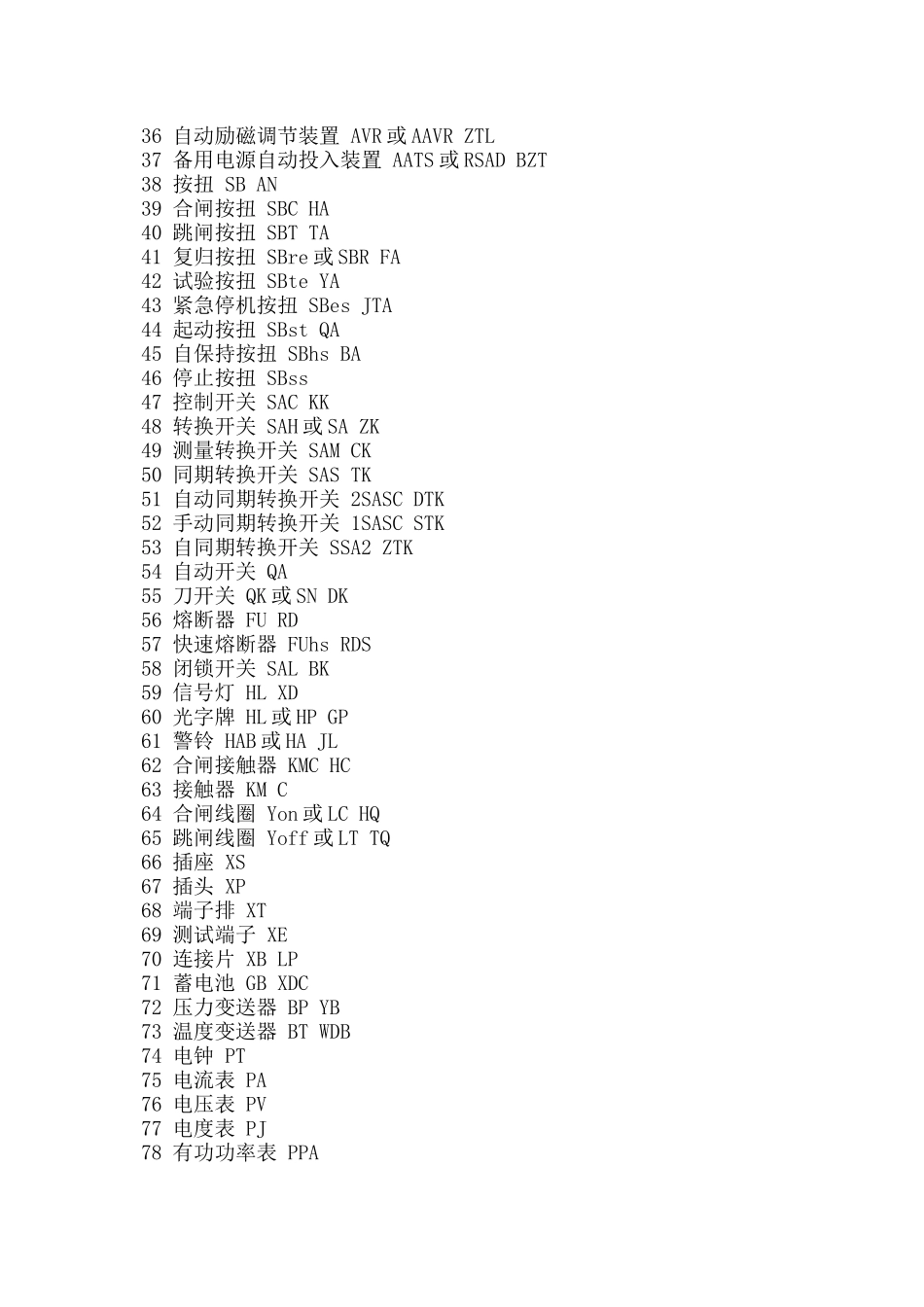

更多同类免费资料下载：http://books.dangamo.com淘宝小店：http://shop33151506.taobaotrader.com 电气元件符号大全序号 元件名称 新符号 旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ10 功率继电器 KP GJ11 差动继电器 KD CJ12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ14 继电器 KC ZJ15 热继电器 KR RJ16 阻抗继电器 KI ZKJ17 温度继电器 KTP WJ18 瓦斯继电器 KG WSJ19 合闸继电器 KCR 或 KON HJ20 跳闸继电器 KTR TJ21 合闸 继电器 KCP HWJ22 跳闸 继电器 KTP TWJ23 电源监视继电器 KVS JJ24 压力监视继电器 KVP YJJ25 电压 继电器 KVM YZJ26 事故信号 继电器 KCA SXJ27 继电保护跳闸出口继电器 KOU BCJ28 手动合闸继电器 KCRM SHJ29 手动跳闸继电器 KTPM STJ30 加速继电器 KAC 或 KCL JSJ31 复归继电器 KPE FJ32 闭锁继电器 KLA 或 KCB BSJ33 同期检查继电器 KSY TJJ34 自动准同期装置 ASA ZZQ35 自动重合闸装置 ARE ZCJ36 自动励磁调节装置 AVR 或 AAVR ZTL37 备用电源自动投入装置 AATS 或 RSAD BZT38 按扭 SB AN39 合闸按扭 SBC HA40 跳闸按扭 SBT TA41 复归按扭 SBre 或 SBR FA42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA44 起动按扭 SBst QA45 自保持按扭 SBhs BA46 停止按扭 SBss 47 控制开关 SAC KK48 转换开关 SAH 或 SA ZK49 测量转换开关 SAM CK50 同期转换开关 SAS TK51 自动同期转换开关 2SASC DTK52 手动同期转换开关 1SASC STK53 自同期转换开关 SSA2 ZTK54 自动开关 QA 55 刀开关 QK 或 SN DK56 熔断器 FU RD57 快速熔断器 FUhs RDS58 闭锁开关 SAL BK59 信号灯 HL XD60 光字牌 HL 或 HP GP61 警铃 HAB 或 HA JL62 合闸接触器 KMC HC63 接触器 KM C64 合闸线圈 Yon 或 LC HQ65 跳闸线圈 Yoff 或 LT TQ66 插座 XS 67 插头 XP 68 端子排 XT 69 测试端子 XE 70 连接片 XB LP71 蓄电池 GB XDC72 压力变送器 BP YB73 温度变送器 BT WDB74 电钟 PT 75 电流表 PA 76 电压表 PV 77 电度表...
