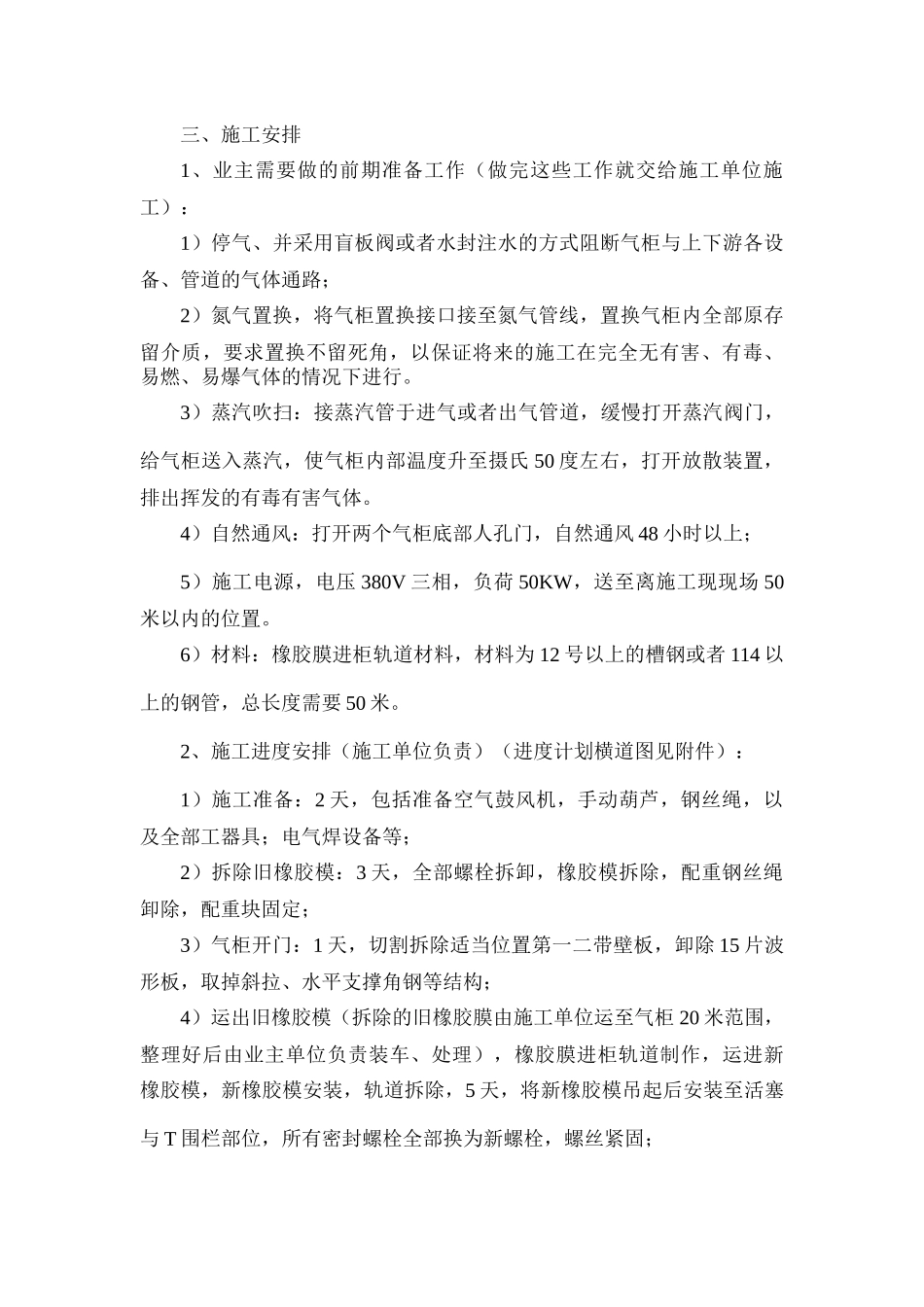

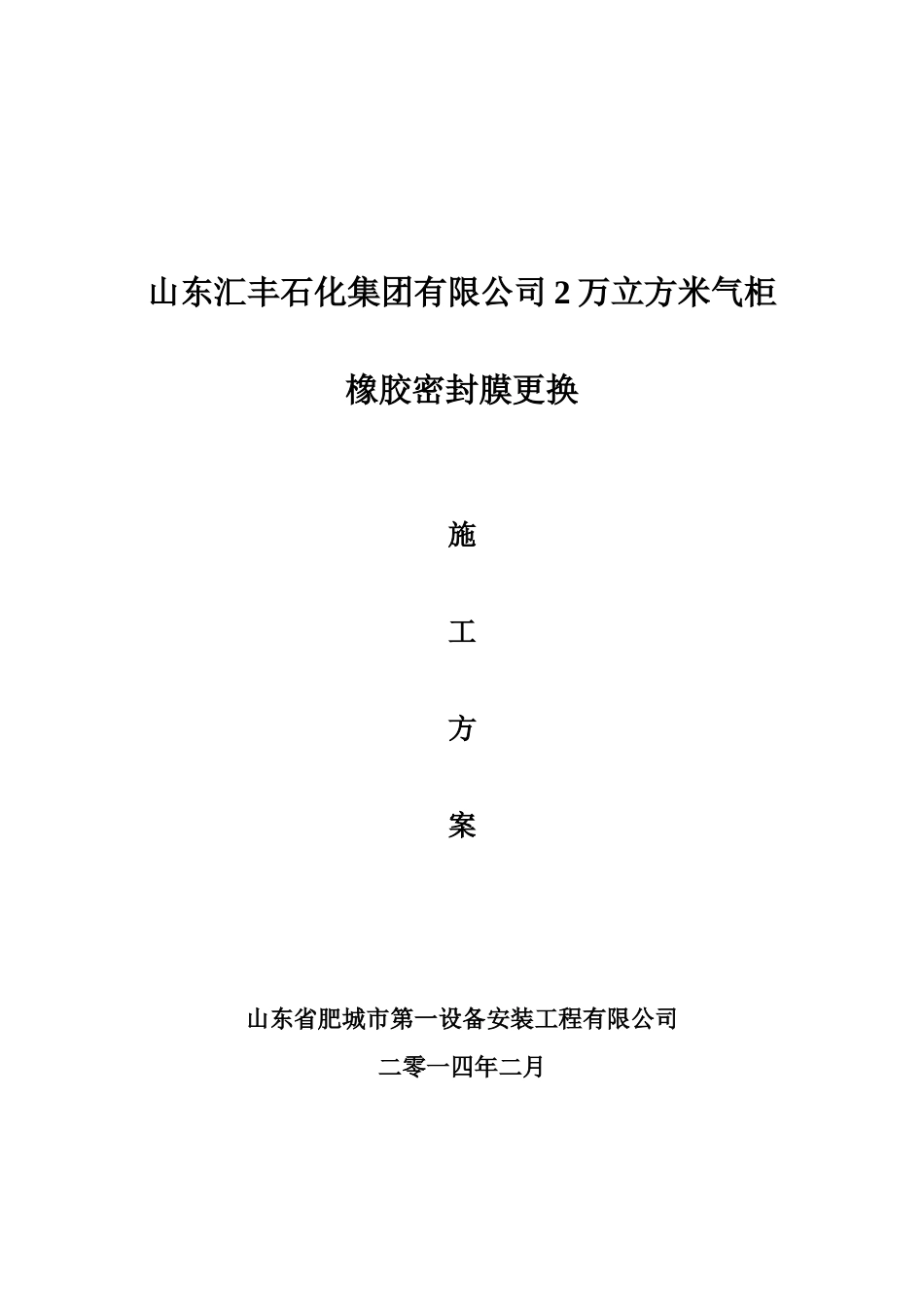

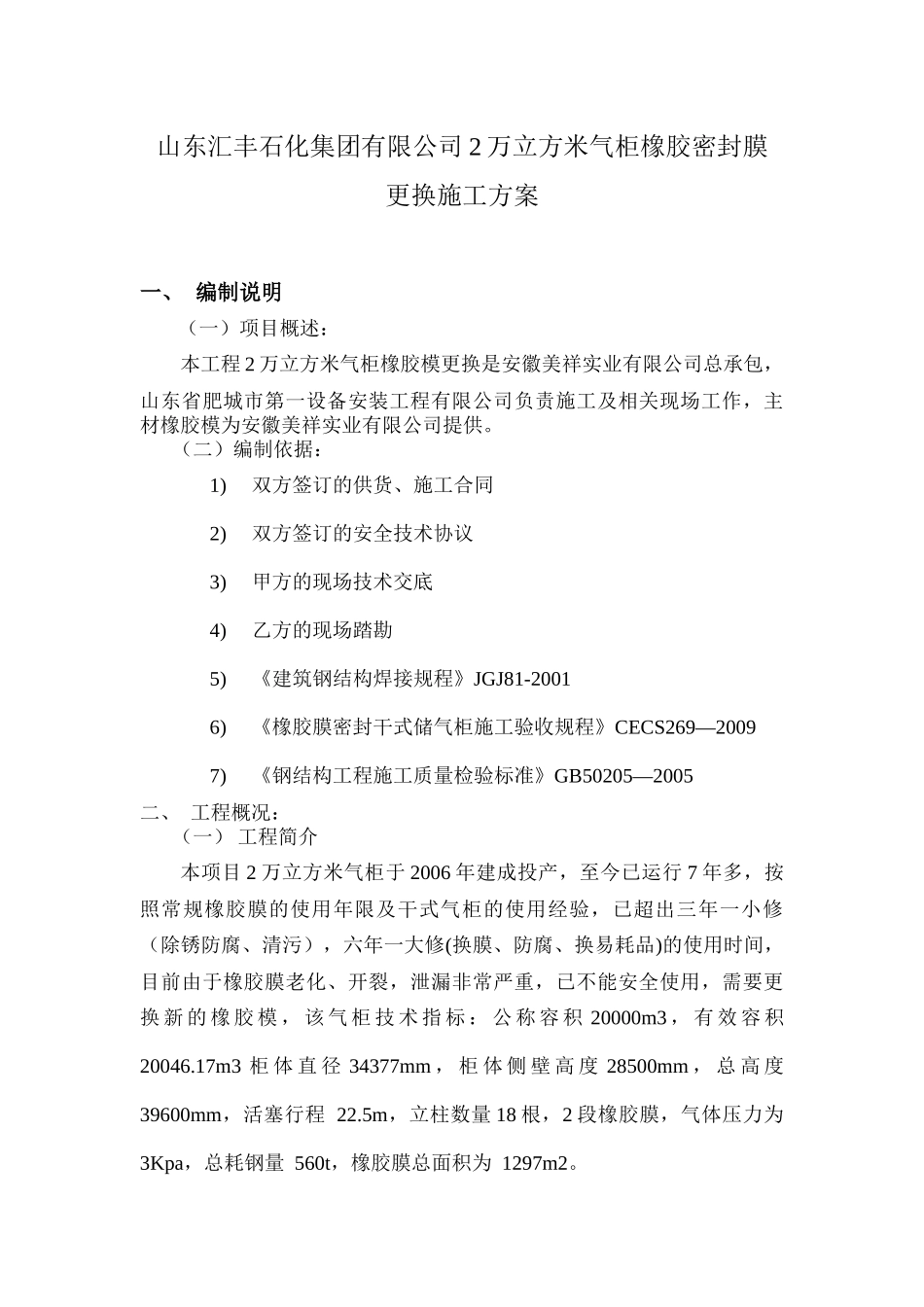

山东汇丰石化集团有限公司 2 万立方米气柜橡胶密封膜更换施工方案山东省肥城市第一设备安装工程有限公司二零一四年二月山东汇丰石化集团有限公司 2 万立方米气柜橡胶密封膜更换施工方案一、 编制说明(一)项目概述:本工程 2 万立方米气柜橡胶模更换是安徽美祥实业有限公司总承包,山东省肥城市第一设备安装工程有限公司负责施工及相关现场工作,主材橡胶模为安徽美祥实业有限公司提供。(二)编制依据:1)双方签订的供货、施工合同2)双方签订的安全技术协议3)甲方的现场技术交底4)乙方的现场踏勘5)《建筑钢结构焊接规程》JGJ81-20016)《橡胶膜密封干式储气柜施工验收规程》CECS269—20097)《钢结构工程施工质量检验标准》GB50205—2005二、 工程概况:(一) 工程简介 本项目 2 万立方米气柜于 2006 年建成投产,至今已运行 7 年多,按照常规橡胶膜的使用年限及干式气柜的使用经验,已超出三年一小修(除锈防腐、清污),六年一大修(换膜、防腐、换易耗品)的使用时间,目前由于橡胶膜老化、开裂,泄漏非常严重,已不能安全使用,需要更换 新 的 橡 胶 模 , 该 气 柜 技 术 指 标 : 公 称 容 积 20000m3 , 有 效 容 积20046.17m3 柜 体 直 径 34377mm , 柜 体 侧 壁 高 度 28500mm , 总 高 度39600mm,活塞行程 22.5m,立柱数量 18 根,2 段橡胶膜,气体压力为 3Kpa,总耗钢量 560t,橡胶膜总面积为 1297m2。三、施工安排1、业主需要做的前期准备工作(做完这些工作就交给施工单位施工):1)停气、并采用盲板阀或者水封注水的方式阻断气柜与上下游各设备、管道的气体通路;2)氮气置换,将气柜置换接口接至氮气管线,置换气柜内全部原存留介质,要求置换不留死角,以保证将来的施工在完全无有害、有毒、易燃、易爆气体的情况下进行。3)蒸汽吹扫:接蒸汽管于进气或者出气管道,缓慢打开蒸汽阀门,给气柜送入蒸汽,使气柜内部温度升至摄氏 50 度左右,打开放散装置,排出挥发的有毒有害气体。4)自然通风:打开两个气柜底部人孔门,自然通风 48 小时以上;5)施工电源,电压 380V 三相,负荷 50KW,送至离施工现现场 50米以内的位置。6)材料:橡胶膜进柜轨道材料,材料为 12 号以上的槽钢或者 114 以上的钢管,总长度需要 50 米。2、施工进度安排(施工单位负责)(进度计划横道图见附件):1)施工准备:2 天,包括准备空气鼓风机,手动葫芦,钢丝绳,以...
