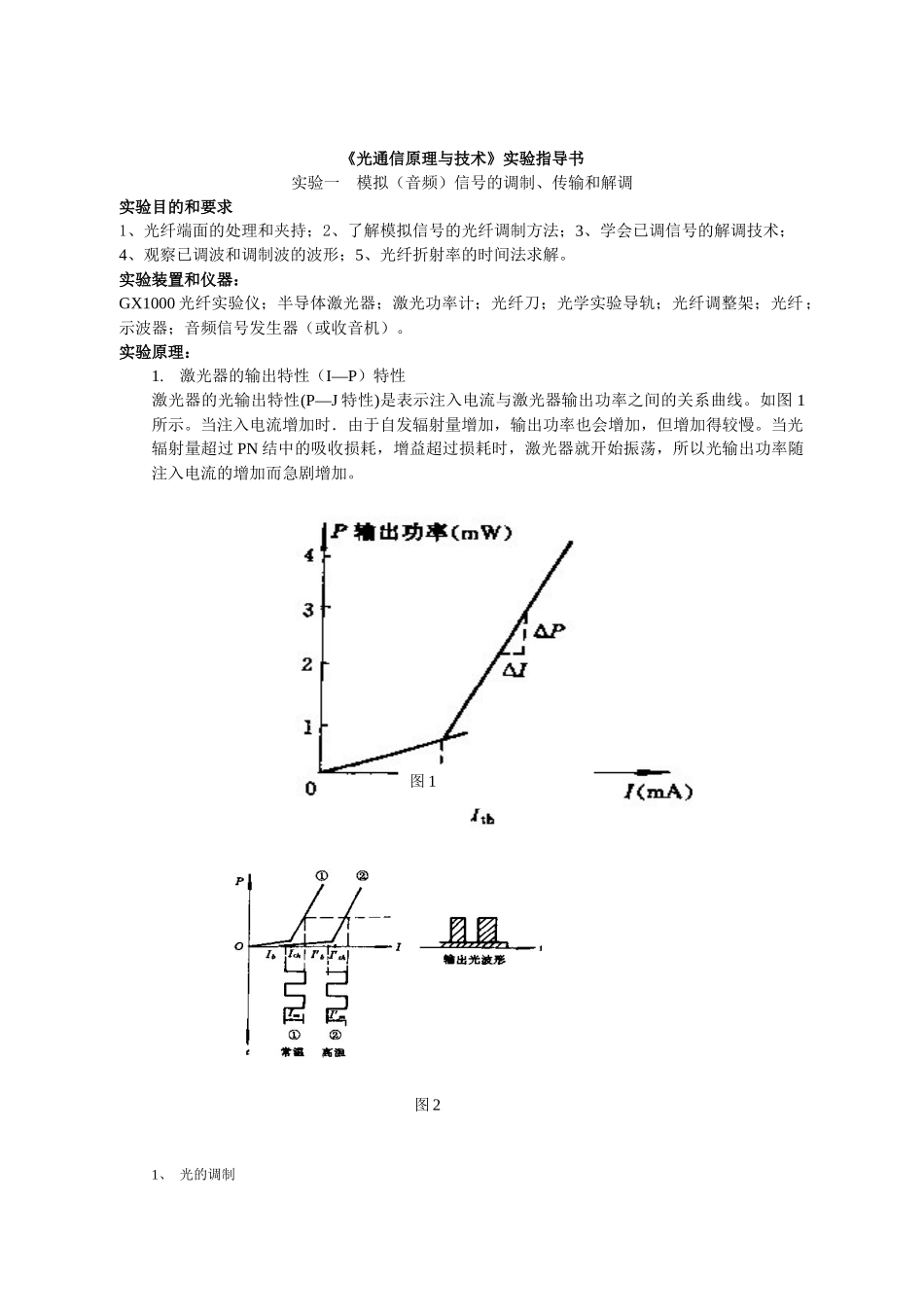

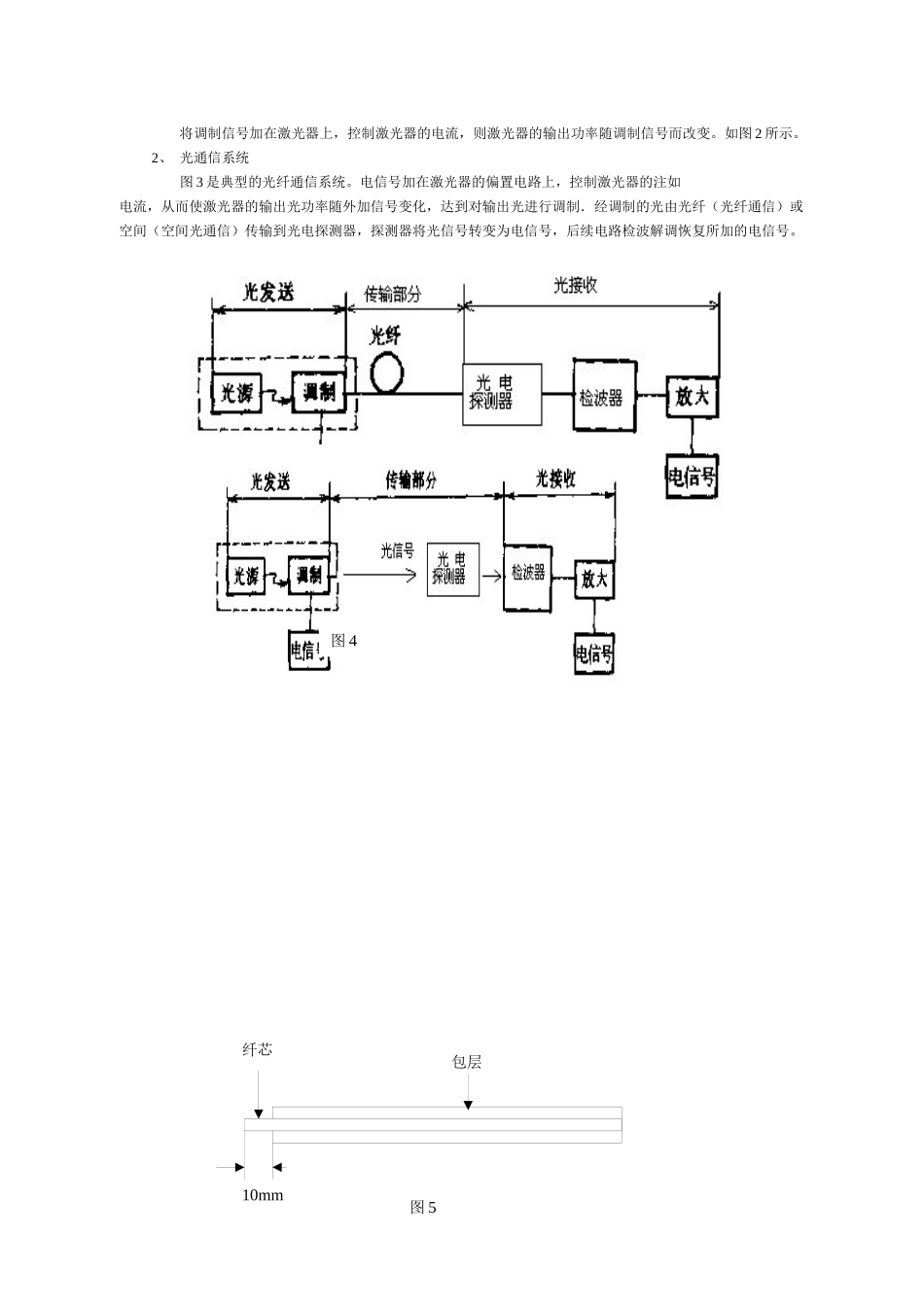

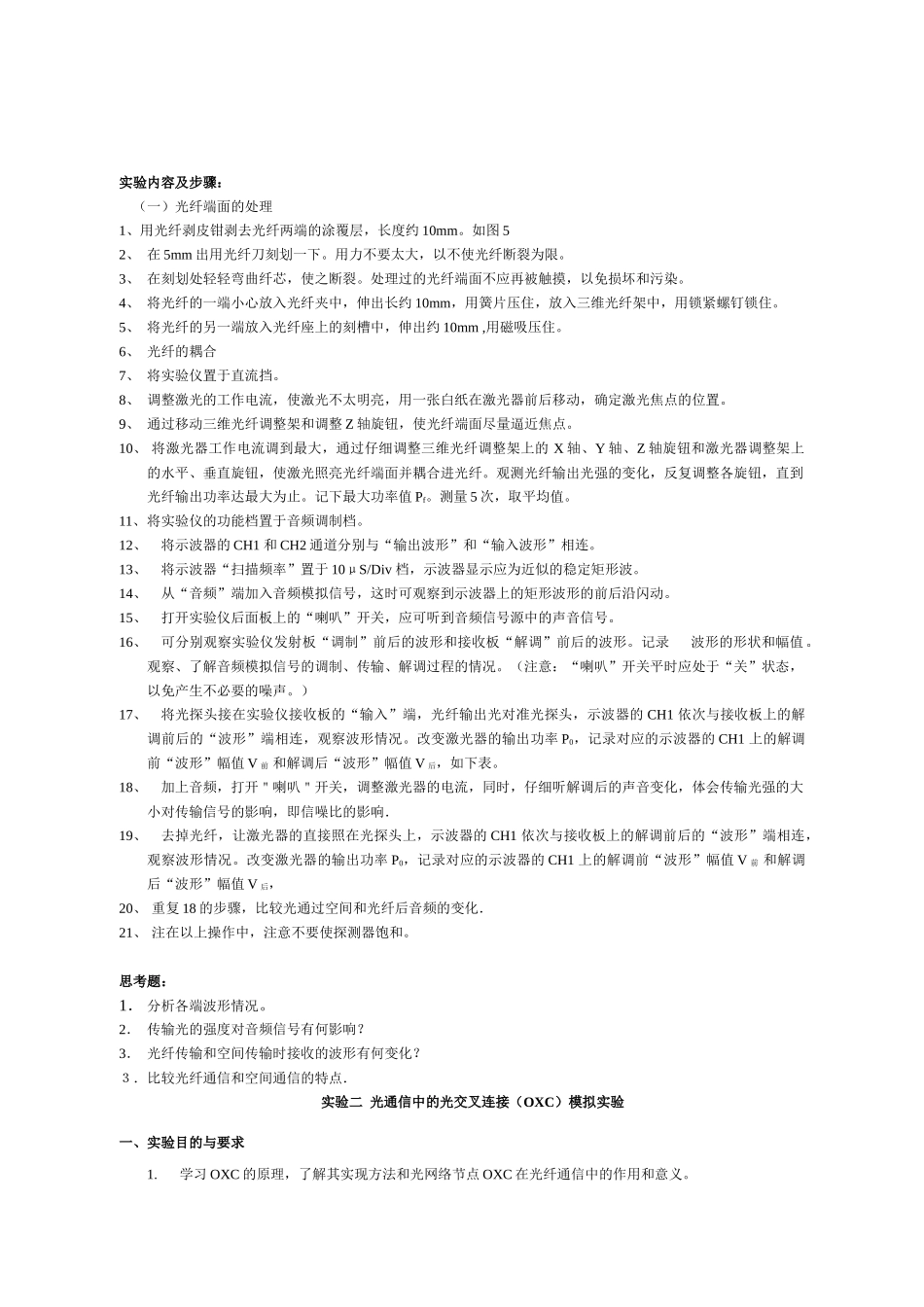

图 1图 2《光通信原理与技术》实验指导书实验一 模拟（音频）信号的调制、传输和解调实验目的和要求1、光纤端面的处理和夹持；2、了解模拟信号的光纤调制方法；3、学会已调信号的解调技术；4、观察已调波和调制波的波形；5、光纤折射率的时间法求解。实验装置和仪器：GX1000 光纤实验仪；半导体激光器；激光功率计；光纤刀；光学实验导轨；光纤调整架；光纤；示波器；音频信号发生器（或收音机）。实验原理：1.激光器的输出特性（I—P）特性激光器的光输出特性(P—J 特性)是表示注入电流与激光器输出功率之间的关系曲线。如图 1所示。当注入电流增加时．由于自发辐射量增加，输出功率也会增加，但增加得较慢。当光辐射量超过 PN 结中的吸收损耗，增益超过损耗时，激光器就开始振荡，所以光输出功率随注入电流的增加而急剧增加。1、 光的调制图 3图 410mm包层纤芯图 5将调制信号加在激光器上，控制激光器的电流，则激光器的输出功率随调制信号而改变。如图 2 所示。2、 光通信系统图 3 是典型的光纤通信系统。电信号加在激光器的偏置电路上，控制激光器的注如电流，从而使激光器的输出光功率随外加信号变化，达到对输出光进行调制．经调制的光由光纤（光纤通信）或空间（空间光通信）传输到光电探测器，探测器将光信号转变为电信号，后续电路检波解调恢复所加的电信号。实验内容及步骤：（一）光纤端面的处理1、用光纤剥皮钳剥去光纤两端的涂覆层，长度约 10mm。如图 52、 在 5mm 出用光纤刀刻划一下。用力不要太大，以不使光纤断裂为限。3、 在刻划处轻轻弯曲纤芯，使之断裂。处理过的光纤端面不应再被触摸，以免损坏和污染。4、 将光纤的一端小心放入光纤夹中，伸出长约 10mm，用簧片压住，放入三维光纤架中，用锁紧螺钉锁住。5、 将光纤的另一端放入光纤座上的刻槽中，伸出约 10mm ,用磁吸压住。6、 光纤的耦合7、 将实验仪置于直流挡。8、 调整激光的工作电流，使激光不太明亮，用一张白纸在激光器前后移动，确定激光焦点的位置。9、 通过移动三维光纤调整架和调整 Z 轴旋钮，使光纤端面尽量逼近焦点。10、 将激光器工作电流调到最大，通过仔细调整三维光纤调整架上的 X 轴、Y 轴、Z 轴旋钮和激光器调整架上的水平、垂直旋钮，使激光照亮光纤端面并耦合进光纤。观测光纤输出光强的变化，反复调整各旋钮，直到光纤输出功率达最大为止。记下最大功率值 Pf。测量 5 次，取平均值。11、将实验仪的功能档...
