DCY100型动力平板运输车使用说明书VIP免费

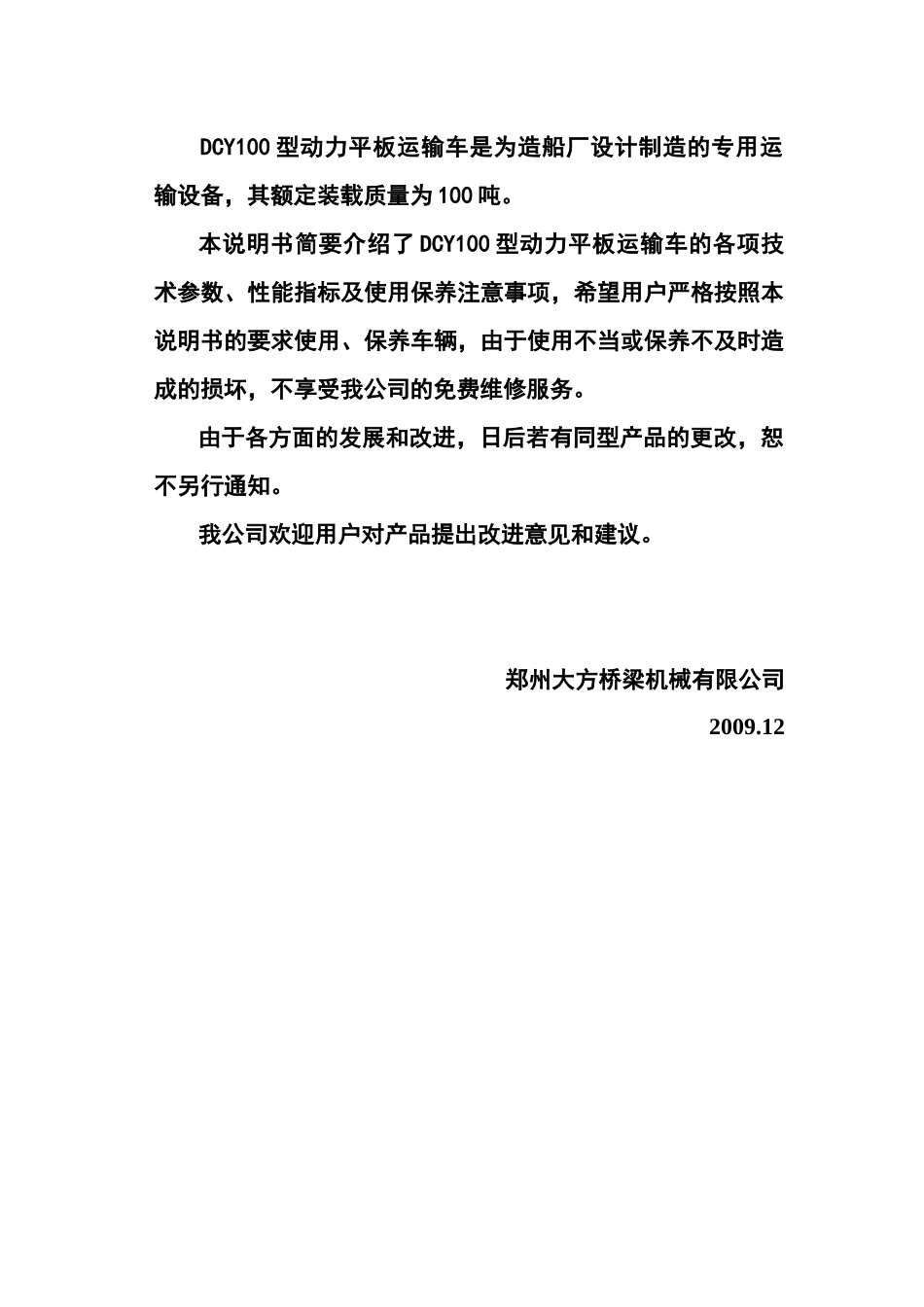

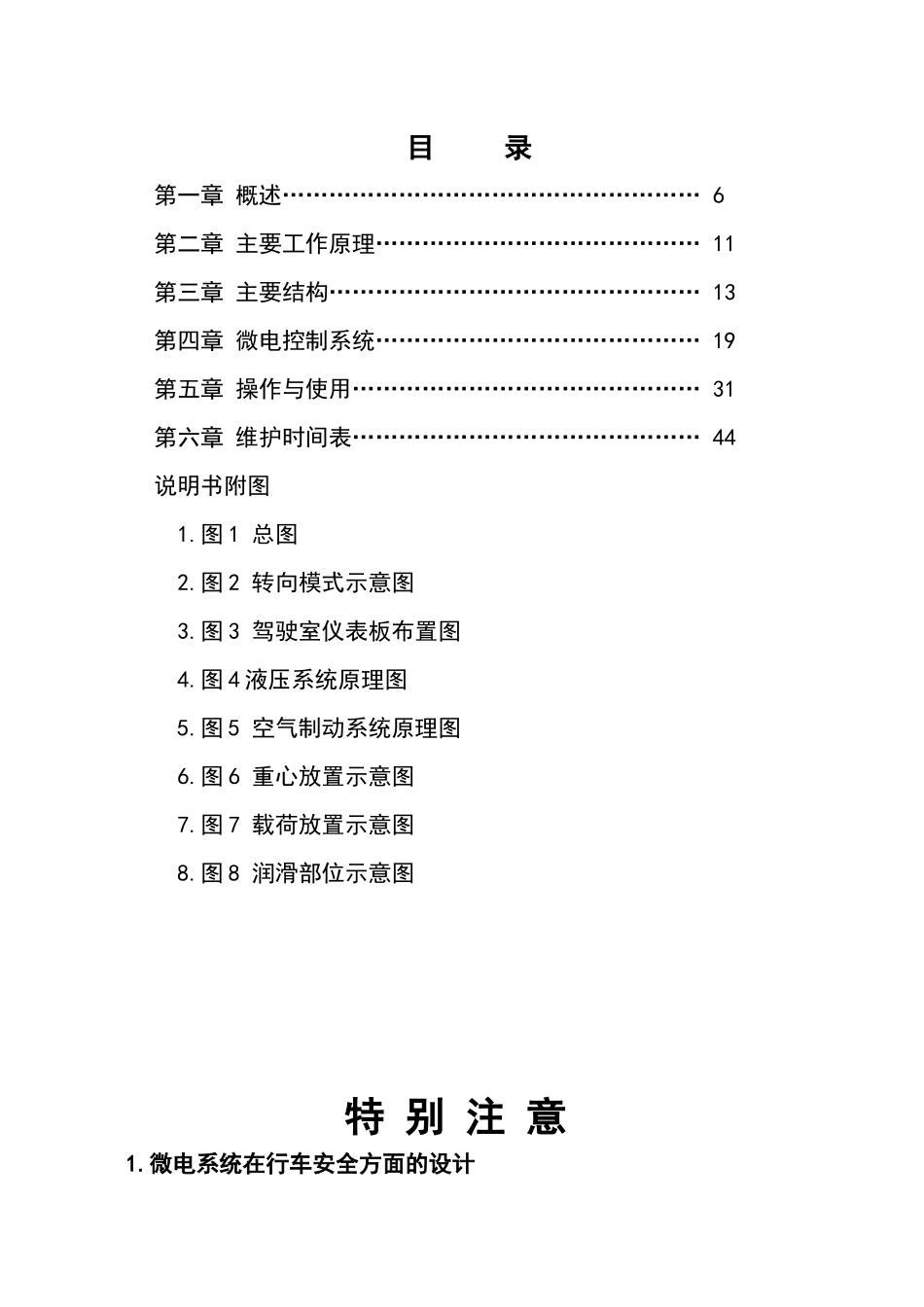

DCY100 型动力平板运输车使 用 说 明 书郑州大方桥梁机械有限公司PC：450005 Tel：0371-68981893 13526645110 Fax：0371-68883328http：//www.zz-df.com2009.12前 言DCY100 型动力平板运输车是为造船厂设计制造的专用运输设备，其额定装载质量为 100 吨。本说明书简要介绍了 DCY100 型动力平板运输车的各项技术参数、性能指标及使用保养注意事项，希望用户严格按照本说明书的要求使用、保养车辆，由于使用不当或保养不及时造成的损坏，不享受我公司的免费维修服务。由于各方面的发展和改进，日后若有同型产品的更改，恕不另行通知。我公司欢迎用户对产品提出改进意见和建议。郑州大方桥梁机械有限公司2009.12 目 录第一章 概述……………………………………………… 6第二章 主要工作原理…………………………………… 11第三章 主要结构………………………………………… 13第四章 微电控制系统…………………………………… 19第五章 操作与使用……………………………………… 31第六章 维护时间表……………………………………… 44说明书附图1.图 1 总图2.图 2 转向模式示意图3.图 3 驾驶室仪表板布置图4.图 4 液压系统原理图5.图 5 空气制动系统原理图6.图 6 重心放置示意图7.图 7 载荷放置示意图8.图 8 润滑部位示意图特 别 注 意1.微电系统在行车安全方面的设计 偏载报警 偏载 10 %报警； 超载报警 按最大装载质量 100 000kg 执行；2.车辆在行走时，禁止搬动“行驶方向”选择手柄;只有在停车时，方可改换行走方向； 3.车辆在行走时,严禁“平升平降”操作；4.重载时爬坡，请选择“微动”档；5.禁止在坡道上进行“原地回转”操作；6.避免在重载工况下调整车辆，调整车辆应在空载和停车状态下进行。7.除特殊情况外(如发动机不能启动),不要随意扳动“应急手动下降阀”(在燃油箱侧面)。8.车辆行进时，平台应处于中位行驶高度（1950±100 mm），不得在平台处于最低或最高位时行驶。9 需要对平板车进行焊接工作时，请务必拔下所有的控制器，显示器连接插头，否则可能造成控制器和显示器损坏。销售部电话：0371-68984380 13526645110 传 真：0371-68883328技术部电话：0371-68985526售后服务电话：0371-68855839第一章 概 述1.1 产品型号1) 产品名称：DCY100 型动力平板运输车2) 型号：DCY100D：大型，C： 车，Y：液压传动， 100：载重量（100 吨） 1.2 主要特点、...
