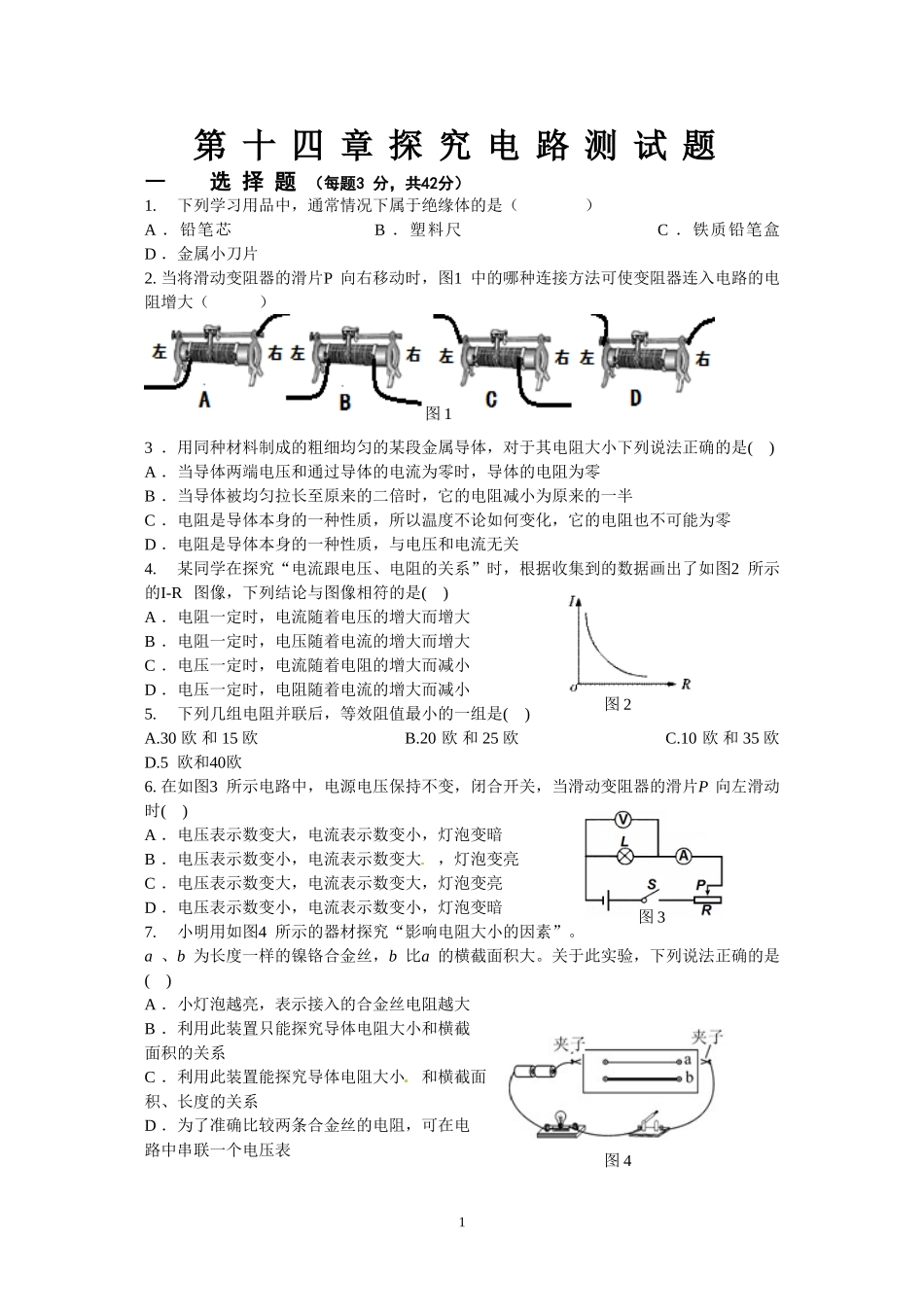

第 十 四 章 探 究 电 路 测 试 题一 选 择 题 （每题3 分，共42分）1. 下列学习用品中，通常情况下属于绝缘体的是（ ）A ．铅笔芯 B ．塑料尺 C ．铁质铅笔盒 D ．金属小刀片2. 当将滑动变阻器的滑片P 向右移动时，图1 中的哪种连接方法可使变阻器连入电路的电阻增大（ ）3 ．用同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是( )A ．当导体两端电压和通过导体的电流为零时，导体的电阻为零B ．当导体被均匀拉长至原来的二倍时，它的电阻减小为原来的一半C ．电阻是导体本身的一种性质，所以温度不论如何变化，它的电阻也不可能为零D ．电阻是导体本身的一种性质，与电压和电流无关4. 某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图2 所示的I-R 图像，下列结论与图像相符的是( )A ．电阻一定时，电流随着电压的增大而增大B ．电阻一定时，电压随着电流的增大而增大C ．电压一定时，电流随着电阻的增大而减小D ．电压一定时，电阻随着电流的增大而减小5. 下列几组电阻并联后，等效阻值最小的一组是( )A.30 欧 和 15 欧 B.20 欧 和 25 欧 C.10 欧 和 35 欧 D.5 欧和40欧6. 在如图3 所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向左滑动时( )A ．电压表示数变大，电流表示数变小，灯泡变暗B ．电压表示数变小，电流表示数变大，灯泡变亮C ．电压表示数变大，电流表示数变大，灯泡变亮D ．电压表示数变小，电流表示数变小，灯泡变暗7. 小明用如图4 所示的器材探究“影响电阻大小的因素”。a 、b 为长度一样的镍铬合金丝，b 比a 的横截面积大。关于此实验，下列说法正确的是( )A ．小灯泡越亮，表示接入的合金丝电阻越大B ．利用此装置只能探究导体电阻大小和横截面积的关系C ．利用此装置能探究导体电阻大小和横截面积、长度的关系D ．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表1图 3图 2图 4图 18. 根据欧姆定律可以得到公式，关于这个公式的下列说法中，正确的是( )A ．同一导体的电阻与加在它两端的电压成正比B ．同一导体的电阻与通过它的电流成反比C ．导体两端电压为零时，导体的电阻也为零D ．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变9 ．李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理做...
