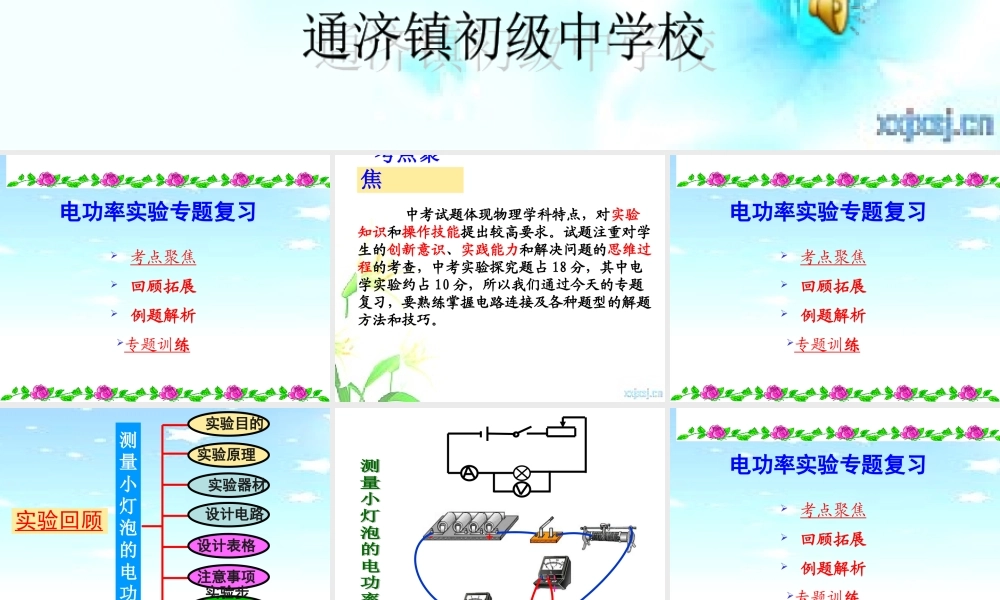

电功率实验专题复习 考点聚焦 回顾拓展 例题解析专题训练电功率实验专题复习 考点聚焦 中考试题体现物理学科特点，对实验知识和操作技能提出较高要求。试题注重对学生的创新意识、实践能力和解决问题的思维过程的考查，中考实验探究题占 18 分，其中电学实验约占 10 分，所以我们通过今天的专题复习，要熟练掌握电路连接及各种题型的解题方法和技巧。 考点聚焦 回顾拓展 例题解析专题训练电功率实验专题复习测量小灯泡的电功率 实验目的 实验器材实验原理注意事项 实验步骤 设计电路实验回顾 分析论证设计表格+-+-+- 考点聚焦 回顾拓展 例题解析专题训练电功率实验专题复习例题解析 某班同学到实验室做“测定小灯泡额定功率”的实验。被测小灯泡的额定电压为 3.8V ，电阻约为 10 Ω. 实验室有如下器材：电源（电压为 6V ）、电流表（ 0-0.6A 0-3A ）、电压表（ 0-3V 0-15V ）、开关各一个，导线若干，滑动变阻器 3个 R1 (5 Ω 0.6A) R2 (10 Ω 1A ） R3 （ 500 Ω 1A) (1) 、 滑动变阻器应选 ______ （填“ R1” “R2” “R3” ）R2(2) 、图 17 是小明根据电路图连接的实物图。闭合开关后，移动滑动变阻器的滑片，发现小灯泡 ；经检查，是由于一根导线连接错误。请你在实物图中连接错误的导线上打“ ×” 并补画出正确的连线。(3) 、正确连好电路后，闭合开关后，将滑动变阻器的滑片向右移动时，电流表的示数将 ____, 电压表的示数将 ____ （填“变大”、 “变小”或“不变’）不亮变小变小 (4) 若电压表 0 ～ 15v 的量程损坏，为完成实验，请你使 用原有器材重新设计一串联电路。(5) 按新电路 , 闭合开关 , 移动滑片使电压表示数只有2V, 这时你应将滑动变阻器的滑片向 ___ 移动（电路图），使电压表的示数为 ____V ，才能使小灯泡正常发光。小灯泡正常发光此时电流表的示数是 0.4A ，小灯泡的额定功率是 ____W ，小灯泡正常发光时的电阻为 Ω 。 .右2.21.529.5（ 6 ）完成上述实验后，小明想用原电路测量一段电阻丝 Rx 的阻值（约 10Ω ）。他用电阻丝替换了灯泡，闭合开关，发现电流表已损坏，将其拆除，不改变其他电路元件的连接方式，小明也完成了实验。请简述实验步骤并写出计算 Rx 的最后表达式。（已知滑动变阻器的最大阻值为 R0）实验步骤 表达式： Rx= 闭合开关，使滑动变阻器连入电路的阻值最小...
