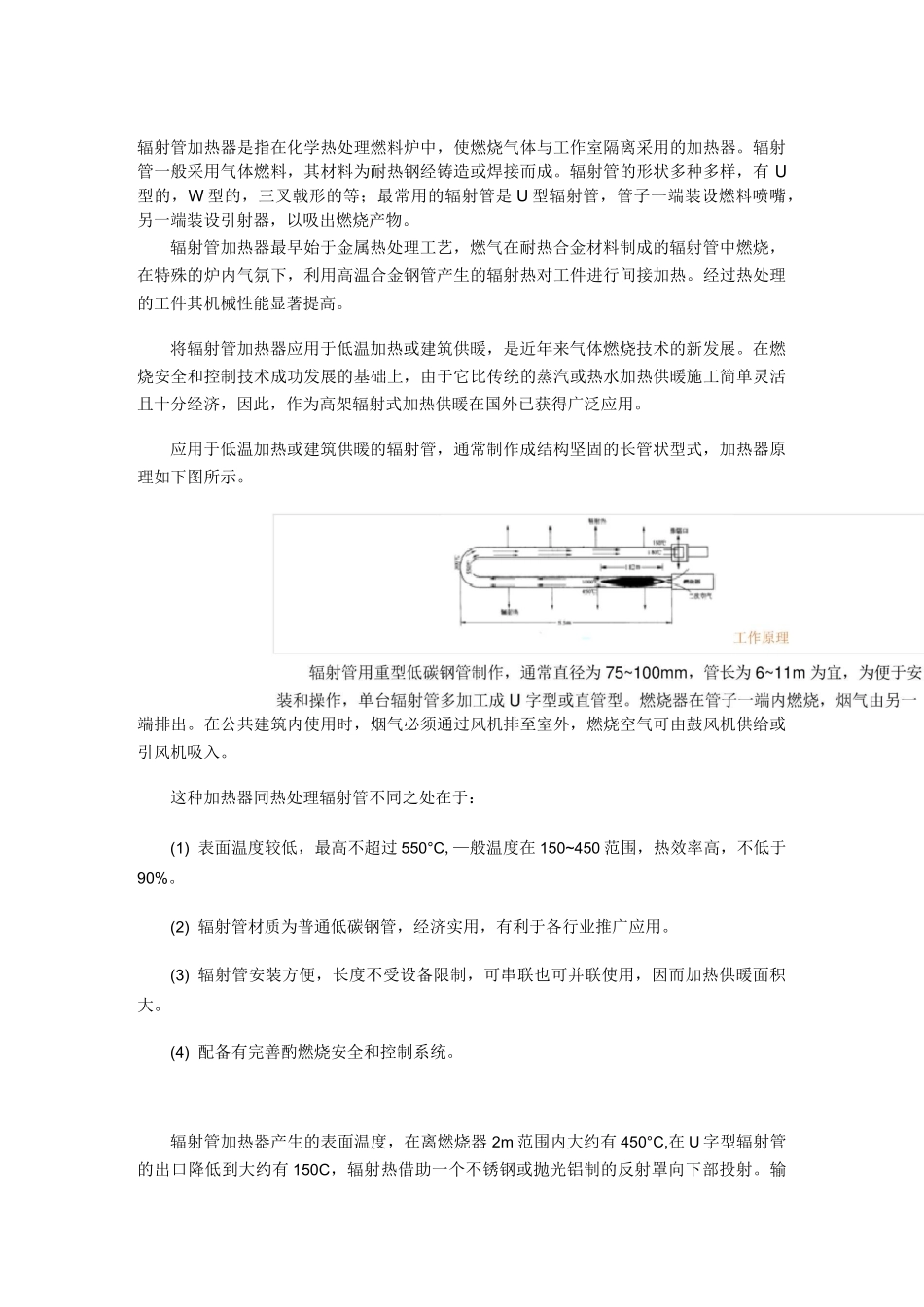

辐射管加热器是指在化学热处理燃料炉中，使燃烧气体与工作室隔离采用的加热器。辐射管一般采用气体燃料，其材料为耐热钢经铸造或焊接而成。辐射管的形状多种多样，有 U型的，W 型的，三叉戟形的等；最常用的辐射管是 U 型辐射管，管子一端装设燃料喷嘴，另一端装设引射器，以吸出燃烧产物。辐射管加热器最早始于金属热处理工艺，燃气在耐热合金材料制成的辐射管中燃烧，在特殊的炉内气氛下，利用高温合金钢管产生的辐射热对工件进行间接加热。经过热处理的工件其机械性能显著提高。将辐射管加热器应用于低温加热或建筑供暖，是近年来气体燃烧技术的新发展。在燃烧安全和控制技术成功发展的基础上，由于它比传统的蒸汽或热水加热供暖施工简单灵活且十分经济，因此，作为高架辐射式加热供暖在国外已获得广泛应用。应用于低温加热或建筑供暖的辐射管，通常制作成结构坚固的长管状型式，加热器原理如下图所示。端排出。在公共建筑内使用时，烟气必须通过风机排至室外，燃烧空气可由鼓风机供给或引风机吸入。这种加热器同热处理辐射管不同之处在于：(1) 表面温度较低，最高不超过 550°C,—般温度在 150~450 范围，热效率高，不低于90%。(2) 辐射管材质为普通低碳钢管，经济实用，有利于各行业推广应用。(3) 辐射管安装方便，长度不受设备限制，可串联也可并联使用，因而加热供暖面积大。(4) 配备有完善酌燃烧安全和控制系统。辐射管加热器产生的表面温度，在离燃烧器 2m 范围内大约有 450°C,在 U 字型辐射管的出口降低到大约有 150C，辐射热借助一个不锈钢或抛光铝制的反射罩向下部投射。输辐射管加热器不仅可以单台应用，而且可以串联多台应用。用作多台串联时，应将辐射管加热出功率一般为 10~38kW。单台辐射管加热器配备有完善的燃烧控制系统，包括一个吹扫程序、自动点火、熄火保护和一个空气流量开关。燃气有专用调压器控制或通过零压调压器按恒定空/燃比控制。管按照需要位置，先加工或串联成歧管状，用一台大流量风机供风或引风机抽风。下图为应用于车库的串联辐射管，系统由四台引风式辐射管串并联组成，燃烧烟气由一台引风机排至室外，一般燃烧器带铸铁燃烧室并采用法兰连接到辐射管上。车库温度由高效率传感器监控,温度波动可达±5°C,热效率不低于 90%。[1](1) 做成套管式辐射管，内管为燃烧管，外管为辐射管，进气、排气都在辐射管的同一端进行，另一端密封，即在辐射管内设一不封头的燃烧管。燃料在燃烧管内燃烧后，...
